Органы управления и подключение плеера

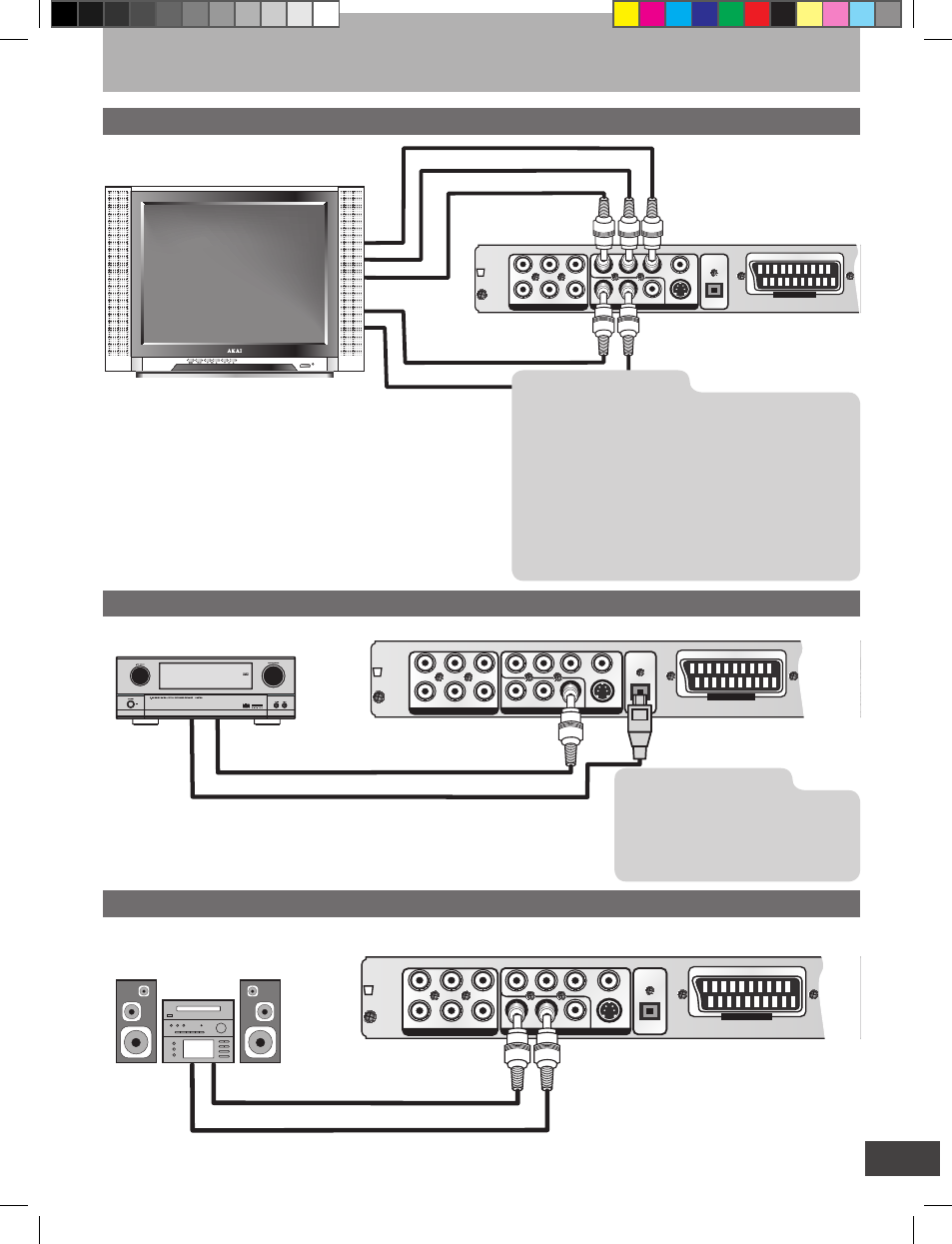

Подключение к телевизору с компонентным видеовходом
Подключение к усилителю с цифровым аудиовходом
Подключение к усилителю с двухканальным аналоговым аудиовходом
5.1 CHANNEL
FL
FR
SUB
RS
LS
CEN
VIDEO
OPTICAL
AUDIO
SCART AV OUT
VIDEO
COAXIAL
Y
R
L
Pb
Pr
S-VIDEO
Audio L
Audio R
DVD - проигрыватель
Pr
Pb
Y
Телевизор
5.1 CHANNEL
FL
FR
SUB
RS
LS
CEN
VIDEO
OPTICAL
AUDIO
SCART AV OUT
VIDEO
COAXIAL
Y
R
L
Pb
Pr
S-VIDEO
Коаксиальный кабель
DVD - проигрыватель
Оптический кабель
Усилитель
5.1 CHANNEL
FL
FR
SUB
RS
LS
CEN
VIDEO
OPTICAL
AUDIO
SCART AV OUT
VIDEO
COAXIAL
Y
R
L
Pb
Pr
S-VIDEO
qЛ¾Й¾З¹М½БЗКБКЛ¾Е¹
Audio R
Audio L
DVD - проигрыватель
П Р И М Е Ч А Н И Е
После подключения DVD-плеера по
цифровому аудиовыходу убедитесь,
что в меню настроек плеера не ус-
тановлен параметр SPDIF Выкл.
(см. стр. 16 Руководства)
П Р И М Е Ч А Н И Я
- Компонентные видеовыходы — RGB (SCART) и YUV
(Y, Pb, Pr,) — обеспечивают наиболее высокое ка-
чество изображения, поэтому они являются пред-
почтительными при осуществлении видеоподклю-
чений.
- При подключении по компонентному выходу не-
обходимо установить формат видеовыхода плеера,
как описано на стр. 19 Руководства)
- Для подключения к телевизору используйте только
один из видеовыходов плеера.
