Подсоединение динамиков (SP-FSX1/SP-FSX3)
Поставляемые динамики предназначены исключительно для этой компактной системы.
При использовании с другими устройствами они могут быть повреждены. Контакты на динамиках соедините с
контактами для подсоединения динамиков на устройстве при помощи шнуров динамиков.
• При всовывании проводов динамиков ослабьте зажимы контактов.

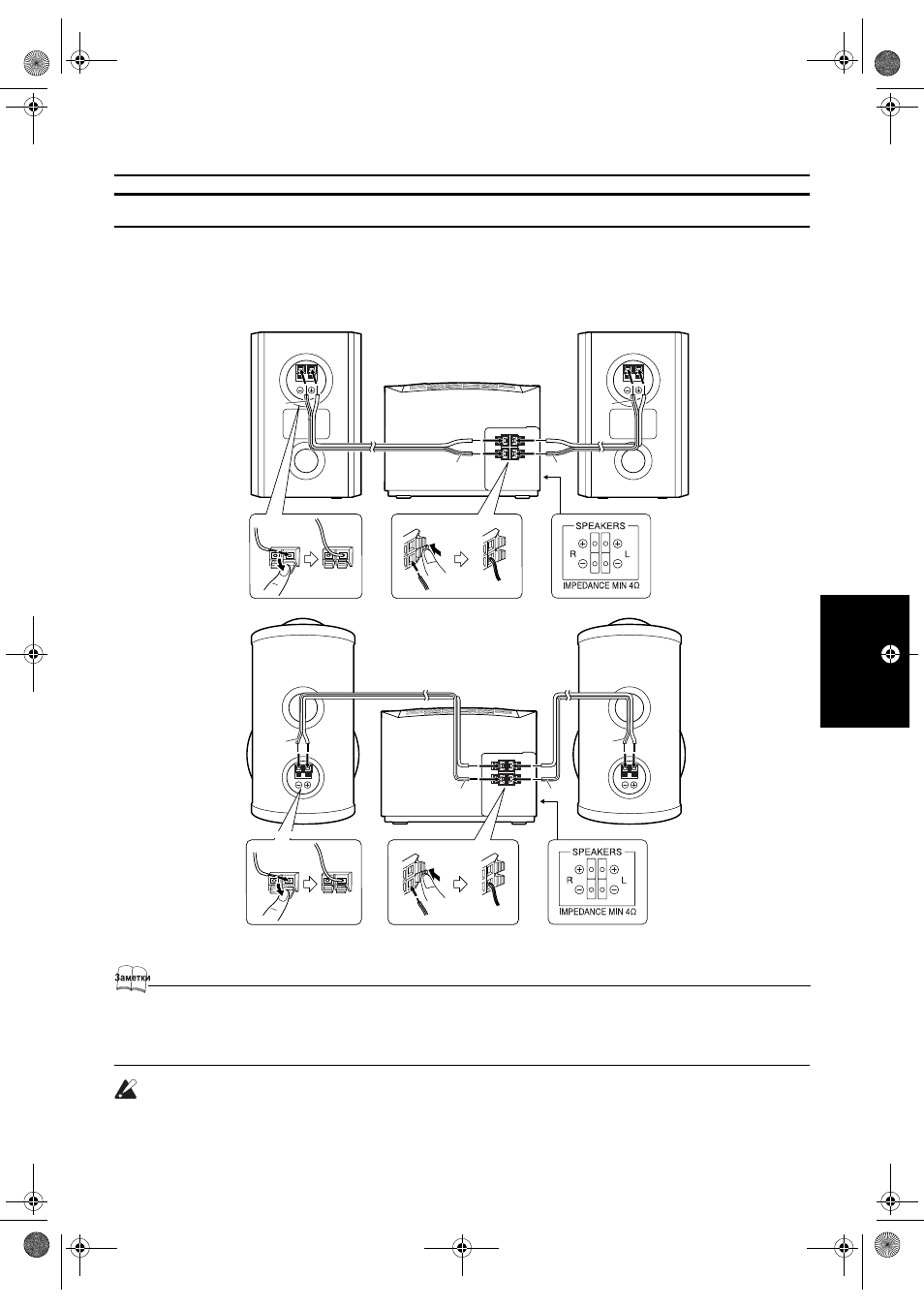

• Динамики подключите как указано на рисунке.
• Оба комплекта динамиков одинаковы, поэтому не имеет значения, который из них будет присоединен слева или справа.
• Не подключайте к устройству другие комплекты динамиков. Различия в импедансе(сопротивлении) комплектов
динамиков могут стать причиной неисправности.
• Поставляемые комплекты динамиков также не используйте с другими устройствами.
ПРЕДУПРЕЖДЕНИЕ:
• Телевизор, размещенный в непосредственной близости от комплекта динамиков, может
иметь определенные изменения в изображении цветов. В этом случае разместите
комплект динамиков на большем расстоянии от телевизора.
Правая сторона (вид сзади) Левая сторона (вид сзади)
Черный SP-FSX1
Черный
Черный
Черный
Описание контактов комплекта динамиков SPEAKER
(на боковой панели)
(на боковой панели)
Описание контактов комплекта динамиков SPEAKER
Черный
Черный Черный
Черный
SP-FSX1
SP-FSX3
SP-FSX3
