5

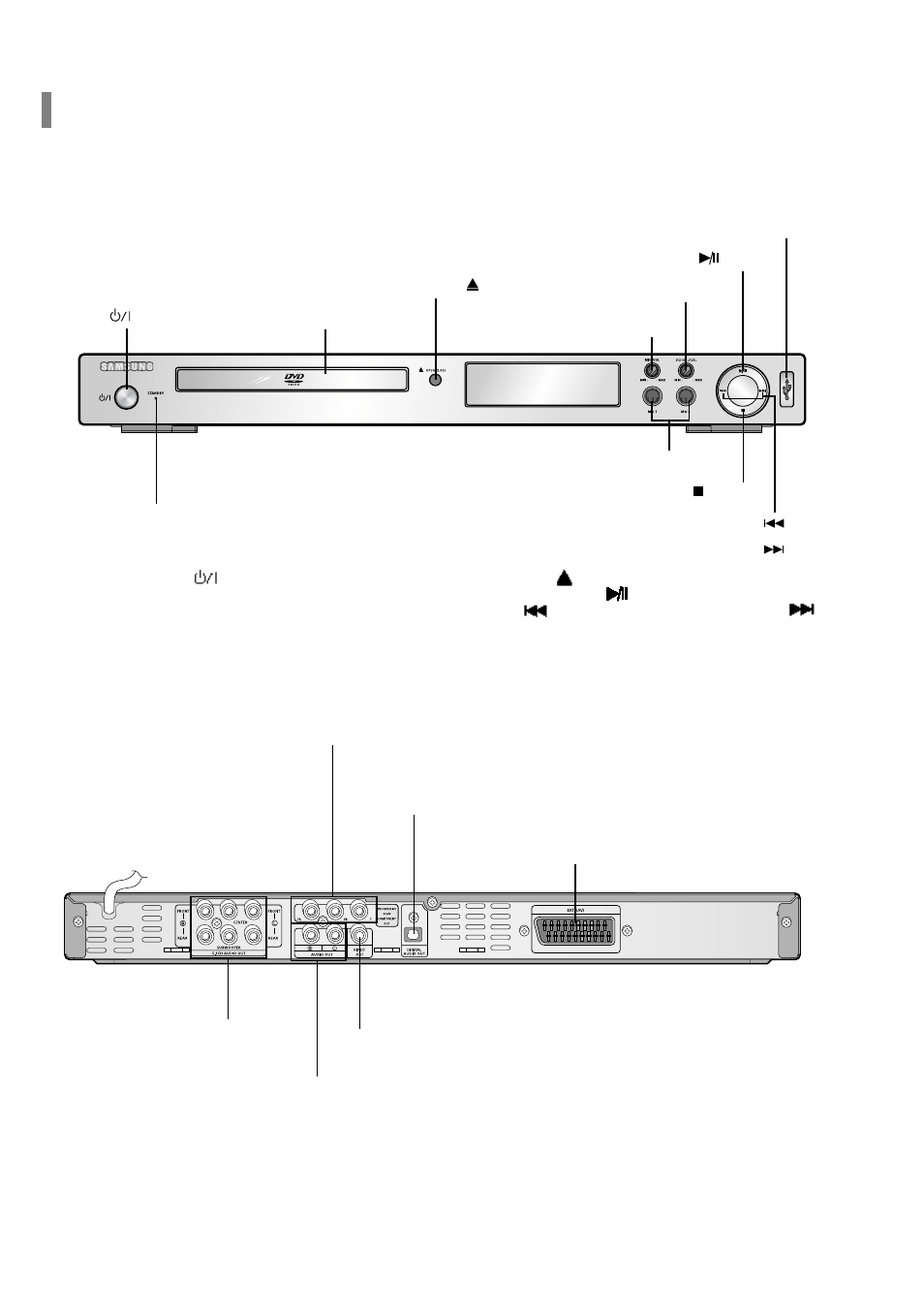

Описание системы
– Передняя панель –
1- Кнопка "Питание" ( ); 2- Лоток для диска; 3- Кнопка "Открыть/Закрыть" ( ); 4- Регулятор уровня сигнала от
микрофона; 5- Регулятор уровня реверберации; 6- Кнопка Воспроизведение/Пауза ( ); 7- Порт USB; 8- Гнезда для
микрофонов 1, 2; 9- Кнопка Стоп ( ); 10- Кнопка Пропуск/Поиск назад ( ); 11- Кнопка Пропуск/Поиск вперед ( );
12- Индикатор режима готовности
– Задняя панель –
Гнезда ВЫХОДА КОМПОНЕНТНОГО ВИДЕОСИГНАЛА
Выходной оптический разъем для внешних цифровых устройств
Используется для подключения внешних устройств, имеющих цифровой
вход.
РАЗЪЕМ СКАРТ
Соедините с телевизором, у которого имеется
входной разъем СКАРТ.
Гнездо выхода видеосигнала
Соедините гнездо входа видеосигнала на телевизоре (VIDEO IN) с гнездом
VIDEO OUT на системе.
Гнезда выхода аудиосигнала
Выходные клеммы для
подсоединения 5.1-канальной
акустической системы
Power ( ) button 1
Disc Tray 2 4 MIC VOLUME LEVEL
8 MIC 1, MIC 2
6 Play/Pause ( ) button
10 Skip/Search ( ) button
11 Skip/Search ( ) button
9 Stop ( ) button
12 Standby indicator
5 ECHO LEVEL
Open/Close ( ) button 3
7 USB Connector
