17

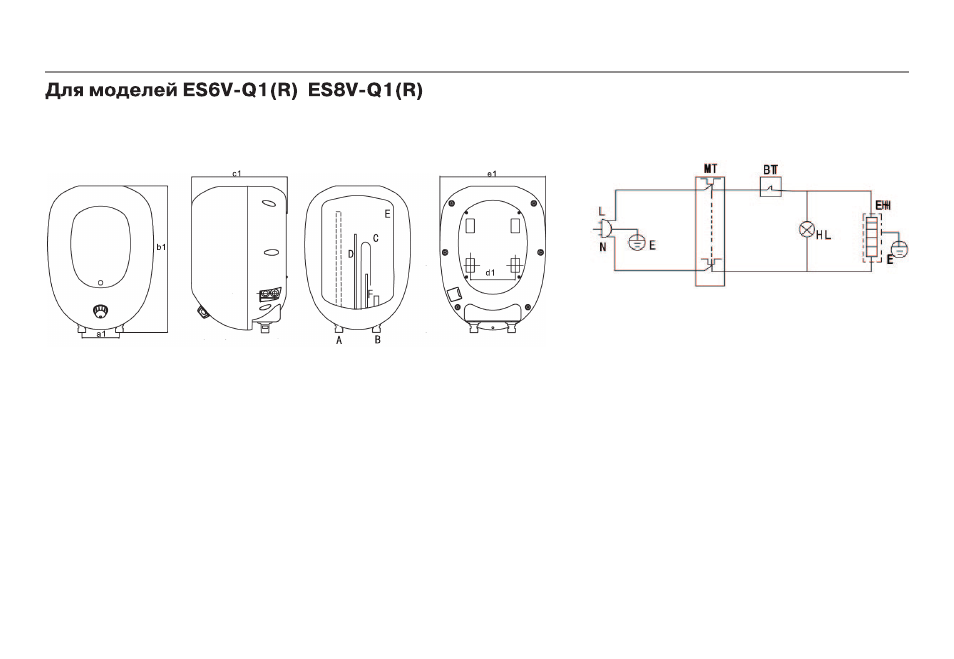

Внешний вид водонагревателя
Внешний вид и схема электрической цепи водонагревателя
могут быть изменены без предупреждения, без ухудшения
потребительских свойств изделия.
MT – Защитный термостат
BT – Регулируемый термостат
HL – Индикаторная лампа нагрева воды
EH – Нагревательный элемент
E – Заземление (желтый/зеленый)
L – Фаза (коричневый)
N – Ноль (синий)
Вид спереди Вид сбоку В разрезе Вид сзади
A — Выход горячей воды
B — Вход хлодной воды
C — Нагревательный элемент
D — Трубка термостата
E — Водяной бак
F — Магниевый анод
