Установка кондиционера
25

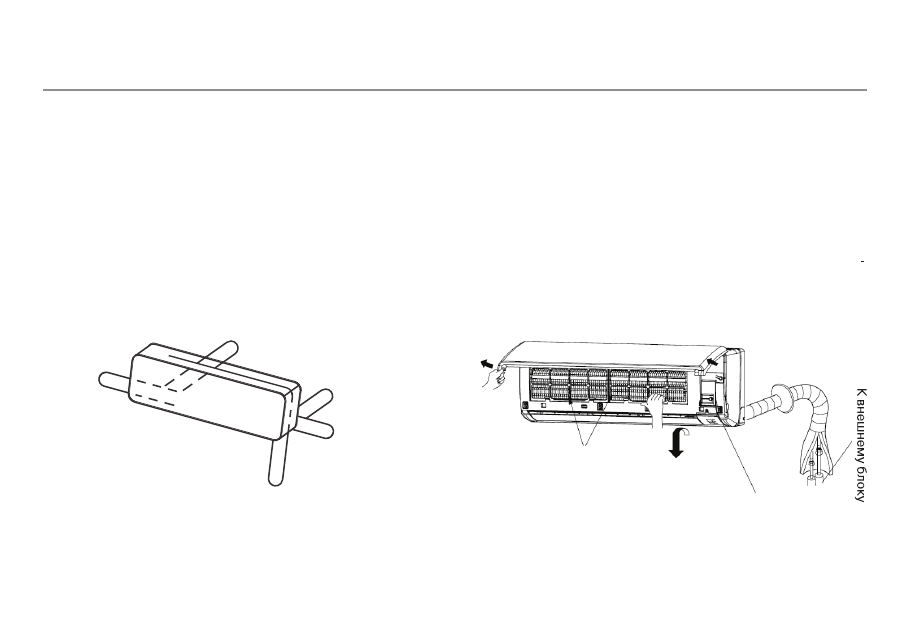

Варианты подвода трубопровода
При подводе справа или справа снизу необходимо удалить
заглушки на корпусе настенного блока. Заглушку нужно со
хранить на тот случай, если кондиционер в будущем уста
новят в другое место.
Изгибать трубы в нужное направление необходимо очень
аккуратно, чтоб избежать заломов трубы. Проложите
провода межблочных соединений через отверстие в стене
с небольшим запасом для дальнейшего подключения
внутреннего блока.
1. Прикрепите дренажный шланг к нижней стороне труб
для хладагента клейкой виниловой лентой.
2. Обмотайте трубы для хладагента вместе с дренажным
шлангом изоляционной лентой.
3. Пропустите дренажный шланг и трубы для хладагента
через отверстие в стене, далее навесьте комнатный
блок на крюки монтажной пластины так, чтоб они оказа
лись в специальных выемках корпуса настенного блока.
Сзади слева
Слева
Сзади справа
Справа
Снизу
Воздушный фильтр
Сервисная крышка
