Руководство по эксплуатации EPJ
Все виды установочных
работ должны произво-
диться только после от-
ключения электро- энер-
гии и воды.
Рекомендации
- прибор может быть подключен
только к трубе с холодной
водой.
Монтаж
1. На насадке водопроводa[15]
cмонтировать смеситель [19].
2. Снять крышку [27] водона-
гревателя, открутив предва-
рительно два винтa [9].
3. Сверлом диаметром 4.5 мм
рассверлить одно из отвер-
стий диаметром 1.5 мм, на-
ходящихся в нижней части [28]
водонагревателя (для EPJ-3,5
с левой стороны, для осталь-
ных - с правой).
4. Предварительно присоеди-
нить водонагреватель к смеси-
телю [19] при помощи гаек [26]
с прокладками [13] и cетчaтым
фильтром [12].
5. Через ранее просверленное
отверстие в водонагревателе
пометить на стене место-по-
ложение отверстия под штифт
[32].
6. Отсоединить водонагреватель
от смесителя.
7. В назначенном месте про-
сверлить в стене отверстие
диаметром 6 мм, глубиной 35
мм и вставить в это отверстие
штифт [32].
8. Присоединить водонагре-
ватель к смесителю [19] при
Отсутствие сетчатого
фильтра [12] на входе хо-
лодной воды (рис.1) угро-
жает поломкой водона-
гревателя.
1

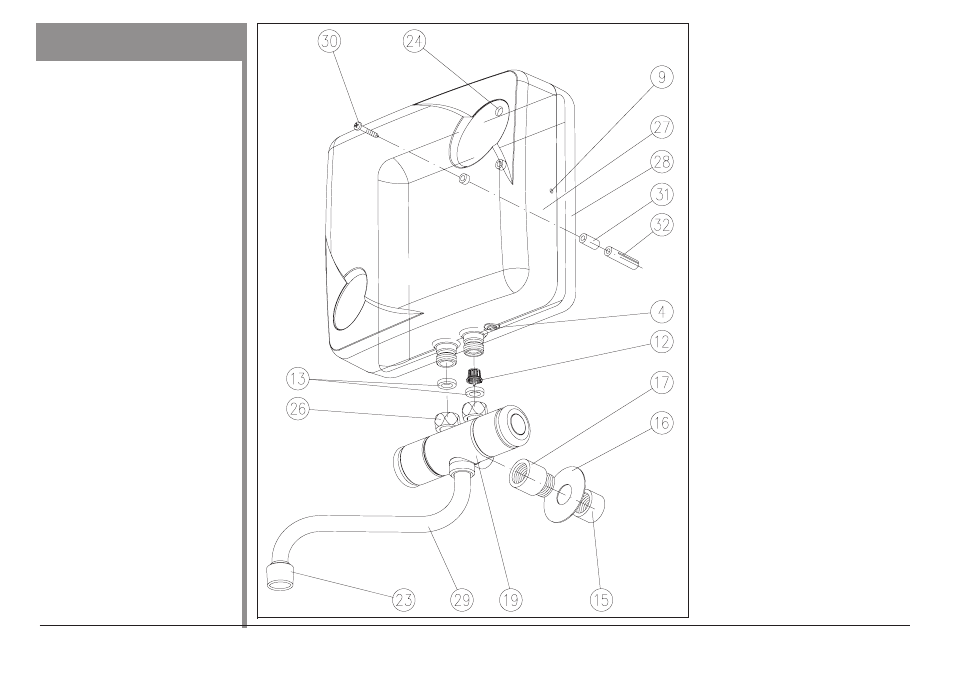

Рис. 1 Вид водонагревателя
[4] - Регулировочный клапан
[9] - Винты крепления крышки
[12] - Сетчaтый фильтр
[13] - Прокладка
[15] - Насадка подводки воды
[16] - Розетка
[17] - Удлинитель
[19] - Смеситель
[23] - Рассекатель
[24] - Индикатор нагрева
[26] - Гайки
[27[ - Kрышка кopпycа
[28] - Нижняя часть
[29] - Излив
[30] - Винт
[31] - Втулка
[32] - Штифт
