38

Установка двух модулей DIM

Конфигурация некоторых станций и колонок может

потребовать использования второго модуля DIM, который

устанавливается в качестве внешнего устройства

согласования. В этом разделе приведены специальные

инструкции по установке второго модуля TS-DIM на

пульте серии T5.

Конфигурация аппаратного обеспечения

Для создания должной связи между внешним модулем

TS-DIM и пультом серии T5 необходимо отрегулировать

положение нескольких перемычек. Для этого необходимо

снять крышку модуля TS-DIM, чтобы получить доступ к

перемычкам.

J8

J3

Пор

т

диагностики

Контактные

выводы для

J4 и J5

ЗАЗЕМЛ.

A 1

B 3

ЗАЗЕМЛ 2

J2

спомог

ат

ельн

ый)/RS232

W2

1

2

3

4

5

6

7

8

W1

1

2

3

4

5

6

7

8

W3

+

-

RTS

J1

Уз

ел 1/RS232

Tx Rx Tx Rx Tx Rx

Схем. Узел 1 Вспом.

1 разъем адаптера

J6

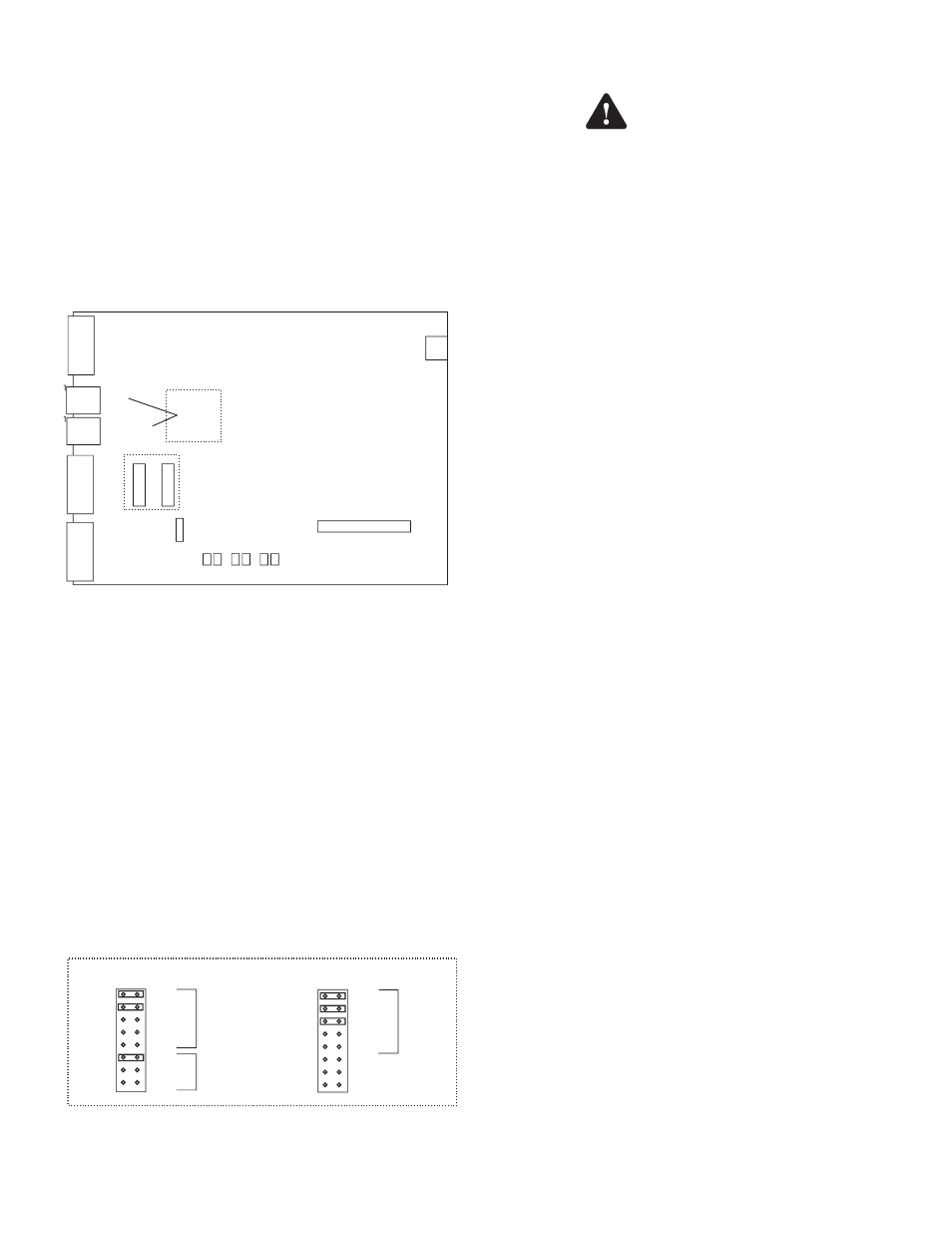

Основная плата TS-DIM, вид сверху

2 10

1 9

2 10

1 9

J5 RS485 Ссылк

а

на сле

дую

щ

ую

коробк

у

J4

Уз

ел

1/RS485

Пит

ание

пер

. то

ка

Адрес устройства

Внутренний модуль DIM в пульте серии T5 всегда имеет

адрес 0. По умолчанию внешний модуль TS-DIM также

поставляется с адресом, установленным на 0. Для

работы этих двух устройств в рамках одной системы

необходимо изменить адрес внешнего модуля TS-DIM

на 1. Установите для адреса модуля TS-DIM значение 1,

поместив перемычку в ряд 6 колодки W2.

Настройки связи

После должной установки адреса внешнего модуля

DIM необходимо изменить настройки связи для порта

узла 1 таким образом, чтобы они соответствовали

настройкам связи внутреннего модуля DIM.

Внутренний модуль DIM имеет следующие настройки

связи:скорость передачи 9600, 8 битов данных, контроль

по четности отсутствует. Для правильной установки

настроек связи на внешнем модуле DIM необходимо

поместить перемычки в ряды 1, 2 и 3 колодки

W1.

W1

1
2
3
4
5
6
7
8

BR 1
BR 2
DB (7/8) Узел 1
P 1
P 2
Запасной
Запасной
Запасной

Схема перемычек

W2

1
2
3
4
5
6
7
8

BR 1

BR 2

DB (7/8)

P 1

P 2
A1
A2
A3

ВСПОМ.

Адрес

устройства

Проводное подключение модуля TS-DIM к пульту

серии T5

Перед работой с этим

оборудованием или перед его

обслуживанием выключите

основной источник питания

и все источники питания,

подключенные к пульту. В

противном случае возможно

поражение электрическим током,

в т. ч. со смертельным исходом.

1. Убедитесь в выключении питания на всех

источниках питания пульта серии T5.

2. становите положение портов связи на пульте

серии T5.

3. Подключите провода указанным ниже образом.

a) Провод 485A к клемме 485A

б) Провод 485B к клемме 485B

в) Провод S.RTN к клемме заземления

Примечание. К этим клеммам уже могут быть

подключены провода интерфейса RS-485.

В этом случае извлеките эти провода

и соедините их с соответствующими

проводами модуля TS-DIM. Вставьте

их обратно в соответствующие клеммы

и затяните винт. Подсоедините другой

конец (разъем RJ-45) к узлу на внешнем

модуле DIM, а не к гнезду RS485

Обзор и функции модуля TS-TPI

Управление топливом в резервуаре может

осуществляться с помощью системы управления

топливом серии TS-550 evo производства компании

Franklin Fueling Systems и контроллера турбинного насоса

FE Petro (

Turbine Pump Controller, устройства STP-SCI,

SCIII, EcoVFC или MagVFC), управление которыми

осуществляется с помощью интерфейса турбинного

насоса (TPI). Информацию о подключении к контроллеру

STP-SCIII см. в информационном листке TB1010-04.

Система управления топливом в резервуаре следит за про-

центом (%) наполненности отдельных резервуаров и предо-

ставляет соответствующий приоритет погружным насосам,

которые необходимо запустить для управления запасами в

резервуарах. Ниже указаны дополнительные функции и пре-

имущества системы управления топливом в резервуаре.

• Защита от переполнения резервуара
• Уведомление об опустошении резервуара
• Автоматический сброс контроллера насоса
• Уведомление о засорении впускного патрубка
• Уведомление о погружении насоса в воду.
• Использование дополнительных насосов из той же

группы в случае увеличения потребностей

Управление топливом в резервуаре можно использовать для

поддержания примерно одинаковых уровней в резервуаре,

что устраняет потребность в использовании сифонной

системы. Управление топливом в резервуаре также можно

использовать для осуществления закачки в определенный

резервуар до установленного пользователем уровня, а

затем переключиться к другому резервуару для раздачи

топлива. В любом случае, в каждом резервуаре должно

быть установлено не менее одного погружного насоса.

Предупреждение
