ПОДКЛЮЧЕНИЯ

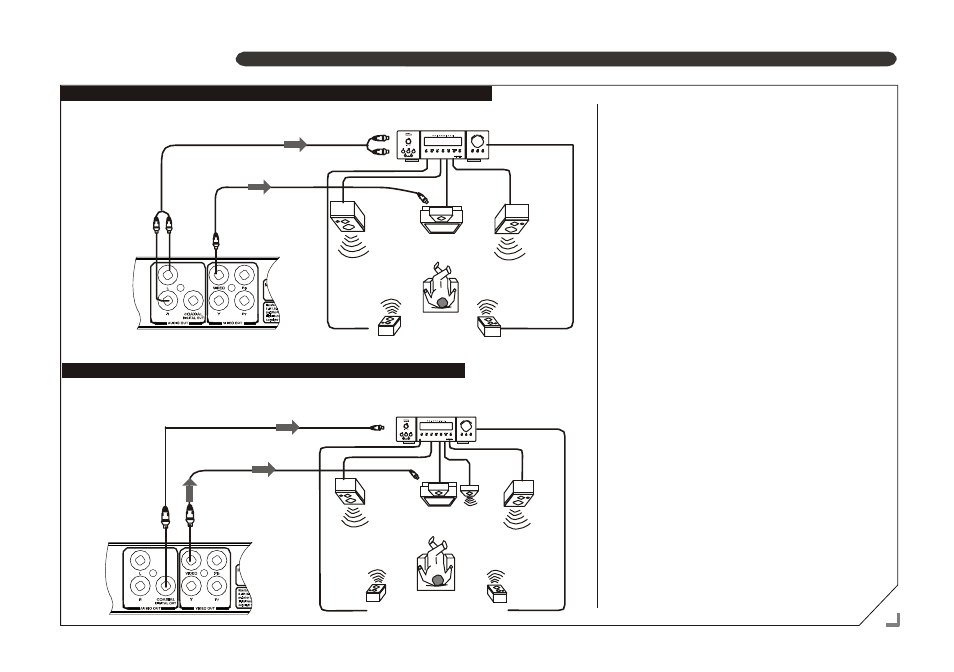

ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЮ С ДЕКОДЕРОМ DOLBY PRO LOGIC
К разъемам АУДИО ВХОДА
УСИЛИТЕЛЬ с
декодером DOLBY PRO LOGIC
Surround Audio Amplifier for Home
Theater
TA 3020
К разъемам
АУДИО ВЫХОДА
(ЛЕВЫЙ/ПРАВЫЙ)
К разъему ВИДЕО
ВХОДА
К разъему ВИДЕО
ВЫХОДА
ПЕРЕДНИЙ
ЛЕВЫЙ
ТЕЛЕВИЗОР
ЦЕНТР
ПЕРЕДНИЙ
ПРАВЫЙ
Вы можете получить аудио эффект Dolby
Surround, подключив проигрыватель к системе,
состоящей из усилителя и динамиков, с
декодером Dolby Pro Logic. Пожалуйста,
убедитесь, что аудиорежим воспроизводимого
диска установлен на двухканальный звук.
ТЫЛОВОЙ ЛЕВЫЙ
ТЫЛОВОЙ ПРАВЫЙ
ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЮ С ДЕКОДЕРОМ DOLBY DIGITAL
К разъемам ЦИФРОВОГО АУДИО ВХОДА
УСИЛИТЕЛЬ с декодером
DOLBY DIGITAL
Surround Audio Amplifier for Home Theater
TA 3020
К разъемам
ЦИФРОВОГО
АУДИО ВЫХОДА
(КОАКСИАЛЬНОГО)
К разъему ВИДЕО ВХОДА
ПЕРЕДНИЙ
ЛЕВЫЙ
ЦЕНТР
ТВ
САБВУФЕР
ПЕРЕДНИЙ
ПРАВЫЙ
Вы можете получить полный аудио эффект 5.1-
канального цифрового домашнего кинотеатра,
подключив проигрыватель к
системе, состоящей из
усилителя и динамиков,
с декодером Dolby Digital
при помощи коаксиального кабеля. Пожалуйста,
убедитесь, что аудио выход проигрывателя
установлен на SPDIF RAW или SPDIF/PCM.
ТЫЛОВОЙ ЛЕВЫЙ
ТЫЛОВОЙ ПРАВЫЙ
