Sony DVP-NS30 - Инструкция (Страница 16)

16

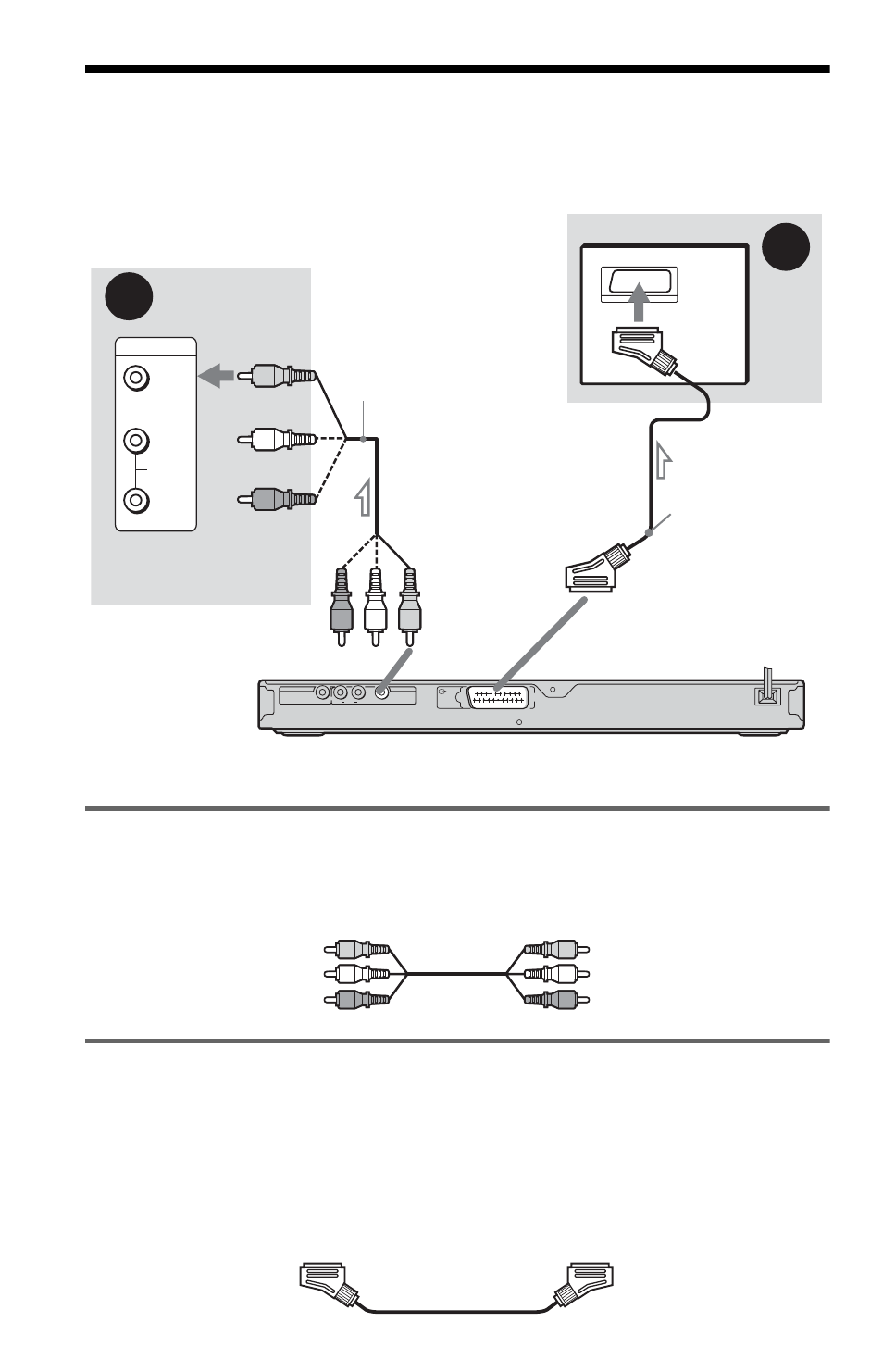

Пункт 3: Подсоединение видеокабелей
Подключите проигрыватель к телевизору, проектору или усилителю (ресиверу)
AV с помощью видеокабеля. Выберите одну из схем - A - B - в зависимости от
входного разъема на телевизоре, проекторе или усилителе (ресивере) AV.
A
Подключение к видеовходу
Подсоедините желтый штекер соединительного аудио-/видеокабеля (не
прилагается) к желтому гнезду (видео). Получится изображение стандартного
качества.
B
Подключение к входу SCART
Подключите кабель SCART (не прилагается). Следите за надежностью
подключения, чтобы избежать шума и помех. При подключении с использованием
кабеля SCART убедитесь, что телевизор поддерживает формат сигналов S video
или RGB. См. инструкции по эксплуатации, прилагаемые к подключаемому
телевизору. Кроме того, если для элемента “LINE” установлено значение
“S VIDEO” или “RGB” в меню “НАСТРОЙКА ЭКРАНА” на дисплее установок
(стр. 64), используйте кабель SCART, соответствующий каждому сигналу.
LINE
(RGB)
-TV
L C E N T E R
AUDIO VIDEO COAXIAL R L
LINE OUT DIGITAL OUT
A
VIDEO
AUDIO
INPUT
L
R
B
Аудио-/видеокабель
(не прилагается)
(желтый)
Телевизор
Телевизор, проектор или
усилитель (ресивер) AV
к гнезду LINE OUT (VIDEO)
к гнезду LINE (RGB)-TV
l: Направление сигнала
Проигрыватель CD/DVD
Кабель SCART
(не прилагается)
(желтый)
Желтый
Белый (левый - L)
Красный (правый - R)
Желтый
Белый (левый - L)
Красный (правый - R)
