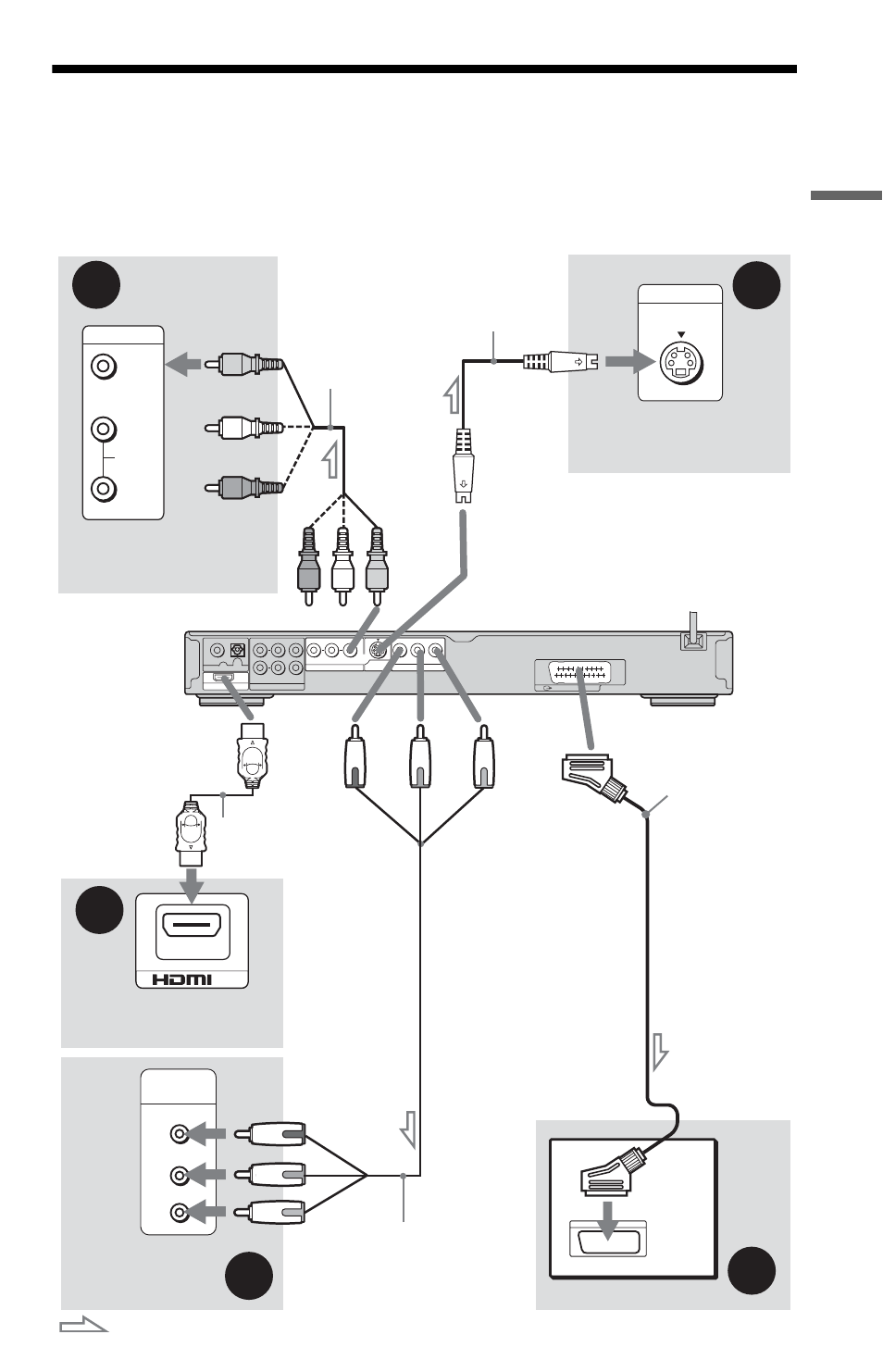

Пункт 3: Подсоединение видеокабеля или кабеля HDMI
Подключите проигрыватель к телевизору, проектору или усилителю (ресиверу) AV с
помощью видеокабеля. Выберите одну из схем - A - E, в зависимости от входного гнезда на
телевизоре, проекторе или усилителе (ресивере) AV. Для просмотра сигналов изображений
в прогрессивном формате (525p или 625p) на совместимом телевизоре, проекторе или
мониторе следует использовать схему D. Выберите схему C при подключении к
телевизору, проектору или усилителю (ресиверу) AV, оснащенному входом HDMI.
COAXIAL
DIGITAL
5.1CH OUTPUT
OUT
OPTICAL
FRONT
REAR
CENTER
WOOFER
L
R
LINE (RGB) -TV
HDMI OUT
LINE OUT
S VIDEO
OUT
COMPONENT VIDEO OUT
R-AUDIO-L
VIDEO
Y
P
R
/
C
R
P
B
/
C
B
A
VIDEO
AUDIO
INPUT
L
R
D
P
R
/C
R
P
B
/C
B
Y
COMPONENT
VIDEO IN
B
INPUT
S VIDEO
E
C
IN
Аудио-/видео
кабель
(не прилагается)
Кабель
компонентного
видеосигнала
(не прилагается)
(желтый)
Телевизор, проектор
или усилитель
(ресивер) AV
к гнезду S VIDEO OUT
Телевизор, проектор
или усилитель
(ресивер) AV
(зеленый)
Кабель S VIDEO
(не прилагается)
Телевизор, проектор
или усилитель
(ресивер) AV
(красный)
(синий)
(зеленый)
(синий)
(красный)
к гнезду LINE OUT (VIDEO)
к гнезду
LINE
(RGB)-TV
Телевизор
Проигрыватель
CD/DVD
к гнездам
COMPONENT
VIDEO OUT
Кабель SCART
(не прилагается)
(желтый)
к гнезду
HDMI OUT
Кабель HDMI
(не прилагается)
Телевизор, проектор или
усилитель (ресивер) AV
: Направление сигнала
,продолжение на следующей странице
