ПОДКЛЮЧЕНИЕ
РЕКОРДЕРА
Подключение DVD проигрывателя или видеомагнитофона (2)
18

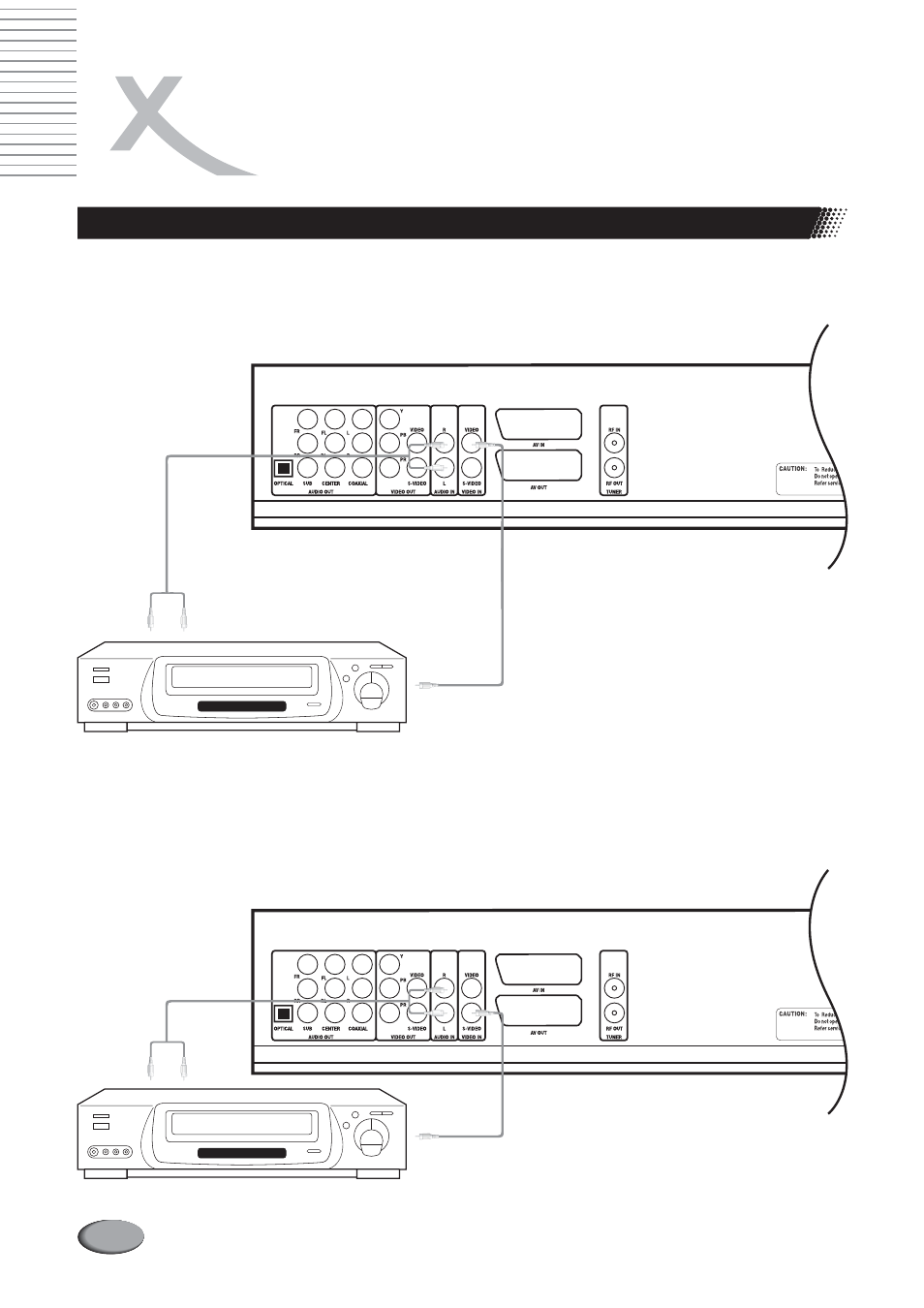

Разъемы композитного видео (VIDEO) и стерео аудио (L, R) входов имеются также на задней панели DVD
рекордера. На приведенном ниже рисунке поясняется подключение внешних источников сигнала к
разъемам на задней панели DVD рекордера.
DVD проигрыватель
или видеомагнитофон
С о е д и н и т е р а з ъ е м ы с т е р е о а у д и о
в х о д а ( L , R ) н а п е р е д н е й п а н е л и
рекордера с разъемами стерео аудио
в ы х о д а D V D п р о и г р ы в а т е л я и л и
видеомагнитофона.
Соедините разъем композитного видео
в х о д а ( V I D E O ) н а з а д н е й п а н е л и
рекордера с разъемом композитного
в и д е о
( V I D E O )
в ы х о д а
D V D
проигрывателя или видеомагнитофона.
Также, на задней панели DVD рекордера имеется S VIDEO видео вход. По сравнению с подключением
через композитный видео (VIDEO) вход, подключение через S VIDEO вход обеспечивает лучшее качество
передачи видео сигнала для записи с внешних источников.
DVD проигрыватель
или видеомагнитофон
Соедините разъем
VIDEO на задней
панели рекордера с разъемом
VIDEO
видео выхода DVD проигрывателя или
видеомагнитофона.
S
S
