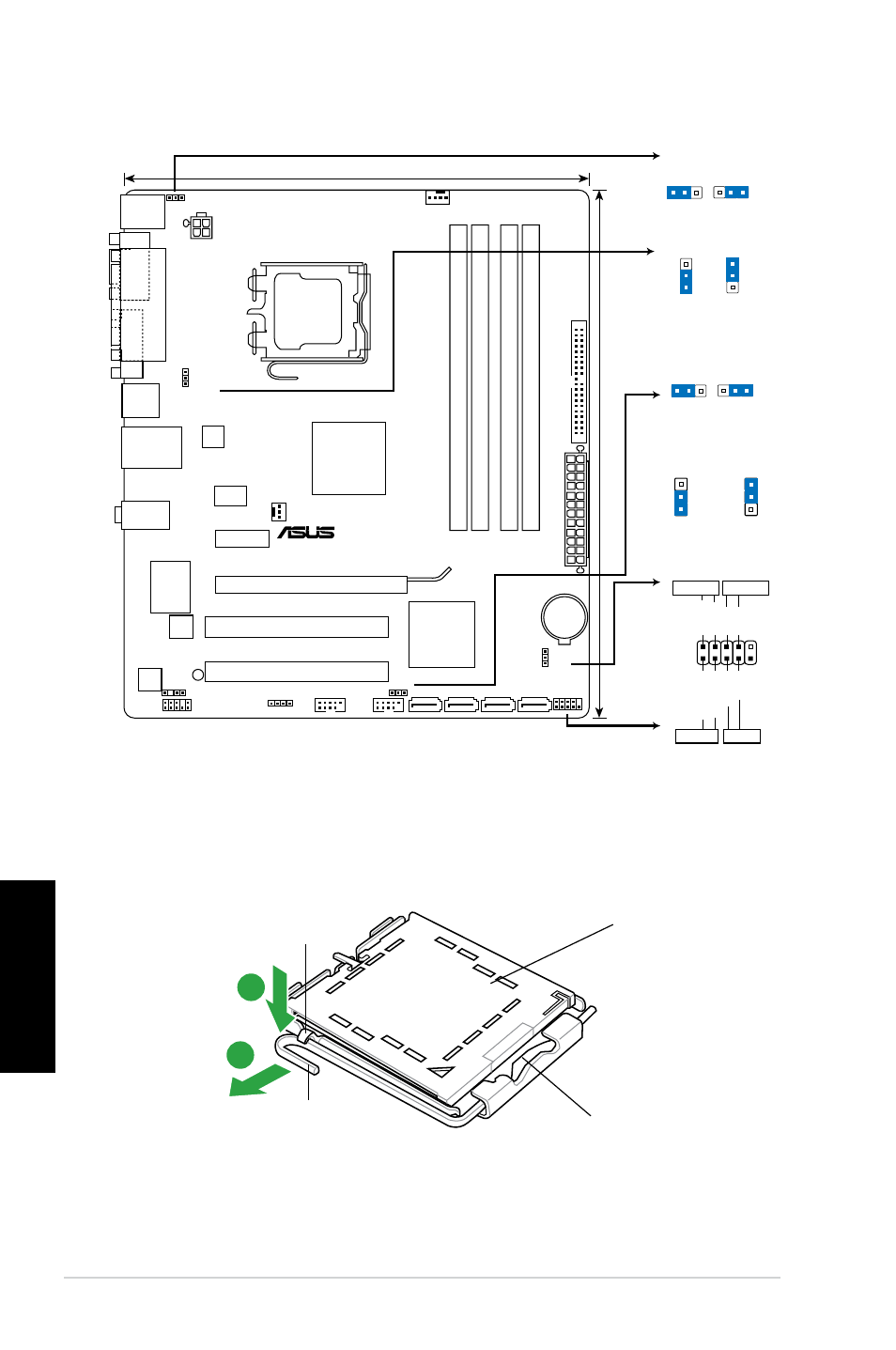

1. Схема расположения элементов материнской платы
2. Установка процессора
Для установки процессора выполните следующее:
1.
Нажмите на удерживающий рычаг большим пальцем (А), затем перемещайте его влево (В)
до тех пор, пока он не высвободится из под фиксирующего выступа.
Заглушка
A
B
Выступ
Эта сторона должна быть
обращена к Вам.
Удерживающий
рычаг
P5G41C-M LX
PCIEX16
PCIEX1_1
PCI2
PCI1
PRI_IDE
USB78 USB56 F_PANEL
AAFP
ICS
9LRS954
ATX12V
EATXPW
R
CPU_FAN
Intel ®
G41
Lithium Cell
CMOS Power
Super
I/O
AUDIO
VIA
VT1708S
RTL
8112L
KBMS
8Mb
BIOS
SB_PWR CLRTC
USBPW1-4
USBPW5-8
SPEAKER
SPDOF_OUT
KBPWR
21.6cm(8.5in)
24.4cm(9.6in)
LGA775
Intel ®
ICH7
DDR3 DIMM_A1 (64bit, 240-pin module) DDR2 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module) DDR2 DIMM_B1 (64bit, 240-pin module)
LAN1_USB12
USB34
SATA1 SATA2 SATA3 SATA4
CHA_FAN
VG
A
LPT
COM
1
2 2
3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
USBPW5-8
2
1 2
3
+5V +5VSB
(Default)
USBPW1-4
2 1 2 3
+5V
(Default)
+5VSB
KBPWR
PIN 1
PWR BTN
PLED
+
PLED
-
PWR GND
IDE_LED
+
IDE_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED RESET
