Кабель типа "витая пара"
Этот кабель используется для подключения карты Ethernet к
устройствам (обычно к концентратору или коммутатору) и
называется "прямой витой парой Ethernet" (TPE). Разъемы на его
концах называются RJ-45, и они не совместимы с телефонными
разъемами RJ-11. При соединении двух компьютеров без
концентратора необходима специальная разводка "crossover".
(Гигабитные модели поддерживают автоматическое определение
кабеля, таким образом “crossover” кабель поставляется
опционально.)

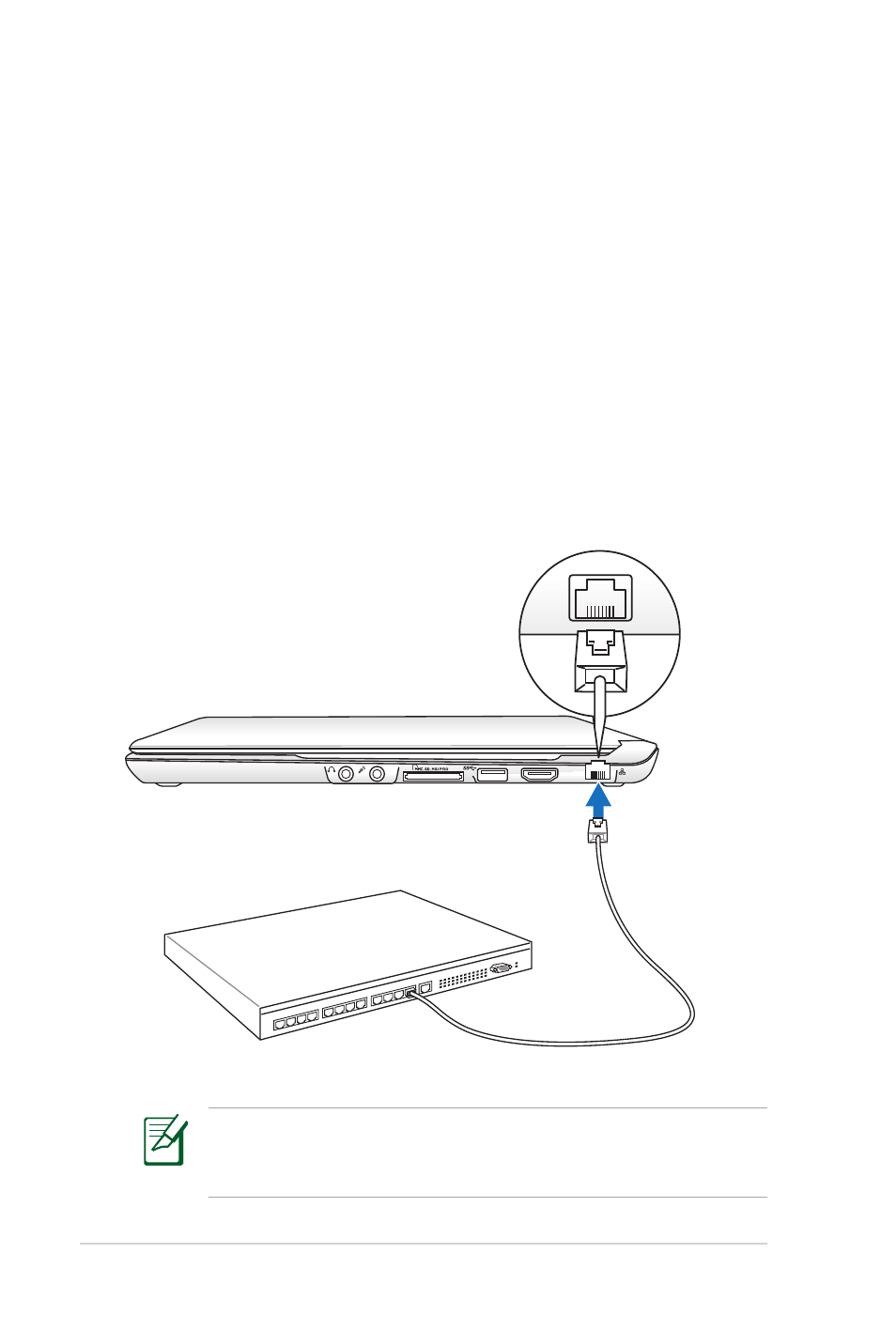

На рисунке показано подключение ноутбука к концентратору или
коммутатору, используя встроенный сетевой адаптер.
С е т е в о й к а б е л ь с
разъемами RJ-45
HDMI
Сетевой концентратор или
коммутатор
Расположение сетевого порта может отличаться в зависимости
от модели. Расположение сетевого порта смотрите в
предыдущей главе.
