Предостережение
Перед началом подключения DVD−плеера к другому оборудованию убедитесь, что электричество
отключено.

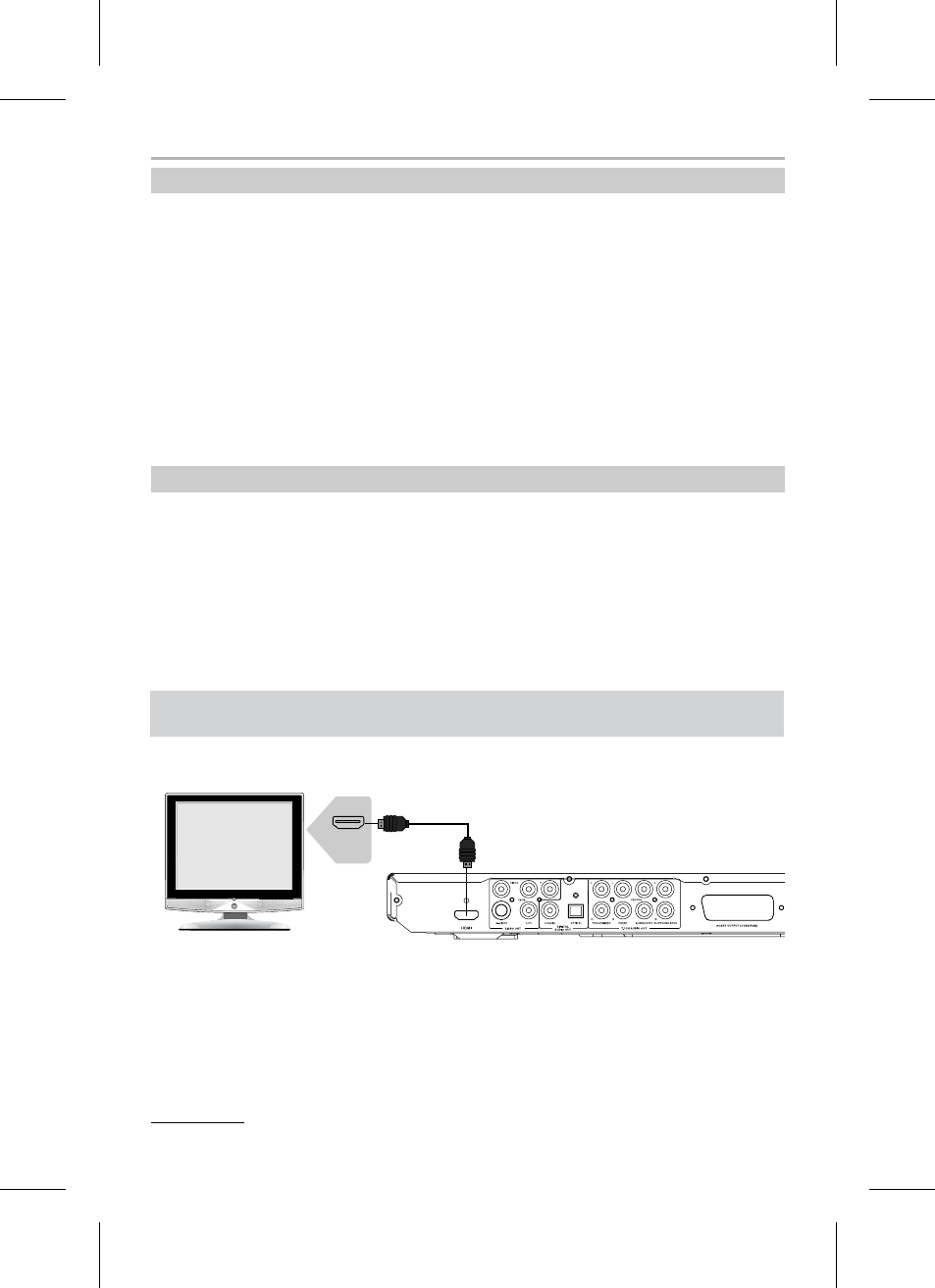

Подключение к цифровому устройству отображения (плазменная панель,
жидкокристаллическая панель, проекционный телевизор и т. п.)
Задняя панель*
HDMI−кабель
HDMI IN
ПРИМЕЧАНИЯ
• В зависимости от Вашей плазменной панели, жидкокристаллической панели, проекционного
телевизора подключение может отличаться от указанного на рисунке.
• Если в Вашем устройстве отображения нет HDMI−разъема, но есть DVI−разъем, то Вы можете
воспользоваться переходником HDMI−DVI.
• При использовании переходника HDMI−DVI возможны ограничения выбора используемых режимов.
• Внимание! Если устройство отображения не поддерживает систему защиты HDCP (High−bandwidth
Digital Content Protection), корректное отображение видеосигнала невозможно.
• Некоторые модели цифровых устройств отображения могут поддерживать режимы работы
HDMI−интерфейса данного устройства не в полном объеме.
• Переключение форматов сигнала HDMI−выхода возможно только в режиме STOP, при открытом лотке
или отсутствии диска.
Краткая информация о HDMI
Режим работы интерфейса HDMI
ПОДКЛЮЧЕНИЕ
9
Разъем HDMI можно назвать уменьшенным аналогом разъема DVI. Интерфейс HDMI предназначен
для передачи широкополосного цифрового видеосигнала с различной степенью разрешения –
от стандартного разрешения DVD−фильмов в 480 или 576 строк до разрешения в 1080 строк,
соответствующего стандарту HDTV, а также по кабелю HDMI может передаваться цифровой
аудиосигнал в формате 16 бит, 8 каналов. Применение подобного вида коммутации актуально при
работе с цифровыми устройствами отображения – плазменными и жидкокристаллическими панелями,
проекционными телевизорами и т. п.
Информация на DVD−дисках представлена в цифровом виде, при преобразовании ее в аналоговый вид
(необходимый для работы большинства телевизоров) неизбежно возникают некоторые искажения.
Подобный процесс происходит и в цифровом устройстве отображения при преобразовании аналогового
сигнала в цифровой. Использование интерфейса HDMI позволяет избежать аналогичных
промежуточных цифроаналоговых преобразований и передать на устройство видеосигнал
и аудиосигнал сразу в цифровом виде.
Стандартом DVI (относится и к HDMI) предусмотрена система HDCP (High−bandwidth Digital Content
Protection) – высокоэффективная защита от несанкционированного копирования передаваемого
контента, основанная на кодировании информации.
При нажатии клавиши HDMI (воспроизведение диска системы PAL)
1. Когда на экране индикация 576р, для выхода HDMI выбран видеосигнал формата 576р.
2. Когда на экране индикация 576i, для выхода HDMI выбран видеосигнал формата 576i.
3. Когда на экране индикация 720р, для выхода HDMI выбран видеосигнал формата 720р.
4. Когда на экране индикация 1080i, для выхода HDMI выбран видеосигнал формата 1080i.
5. Когда на экране индикация 1080p, для выхода HDMI выбран видеосигнал формата 1080p.
При нажатии клавиши HDMI (воспроизведение диска системы NTSC)
1. Когда на экране индикация 480р, для выхода HDMI выбран видеосигнал формата 480р.
2. Когда на экране индикация 480i, для выхода HDMI выбран видеосигнал формата 480i.
3. Когда на экране индикация 720р, для выхода HDMI выбран видеосигнал формата 720р.
4. Когда на экране индикация 1080i, для выхода HDMI выбран видеосигнал формата 1080i.
5. Когда на экране индикация 1080p, для выхода HDMI выбран видеосигнал формата 1080p.
* Наличие и расположение тех или иных разъемов зависит от модели DVD−плеера.
