11 ASUS P7P55 LX
Español

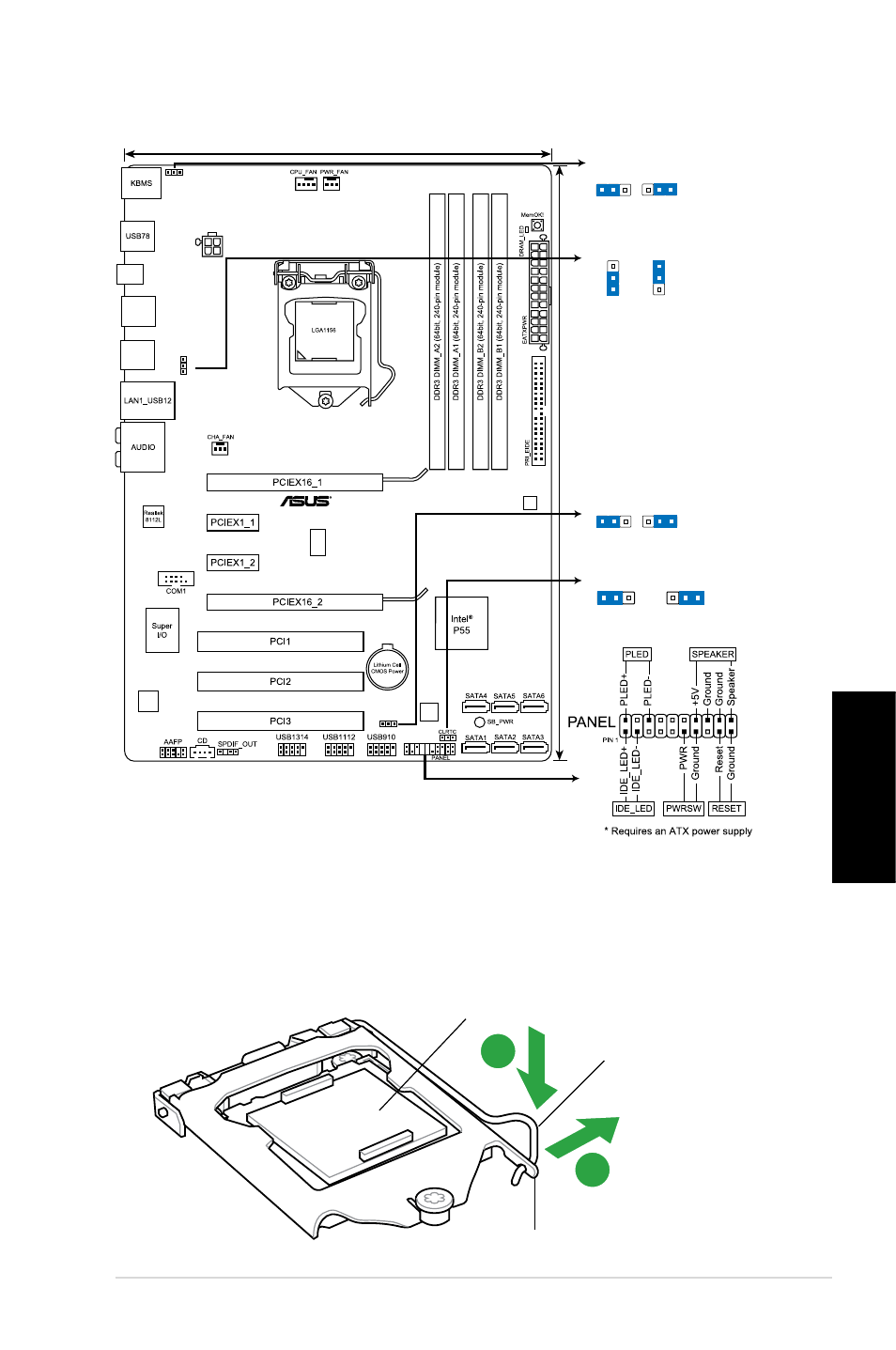

1. Disposición de la Placa Madre
. Instalación de la CPU
Para instalar la CPU:
1. Pulse sobre la palanca con su dedo pulgar (A), moviendo ésta a la izquierda
(B) hasta que sea liberada de la pestaña de retención.
21.8cm(8.6in)
30.5cm(12.0in)
USB56
USB34
SPDIF_O
KBPWR
ATX12V
USBPW1-8
IC
S
9LRS954
VIA
VT1708S
P7P55 LX
16Mb
BIOS
USBPW9-14
VIA
VT6415
2 1 2 3
+5V
(Default)
+5VSB
KBPWR
2
1 2
3
+5V +5VSB
(Default)
USBPW1-8
2 1 2 3
+5V
(Default)
+5VSB
USBPW9-14
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
Palanca de carga
Pestaña de retención
Tapa PnP
A
B
