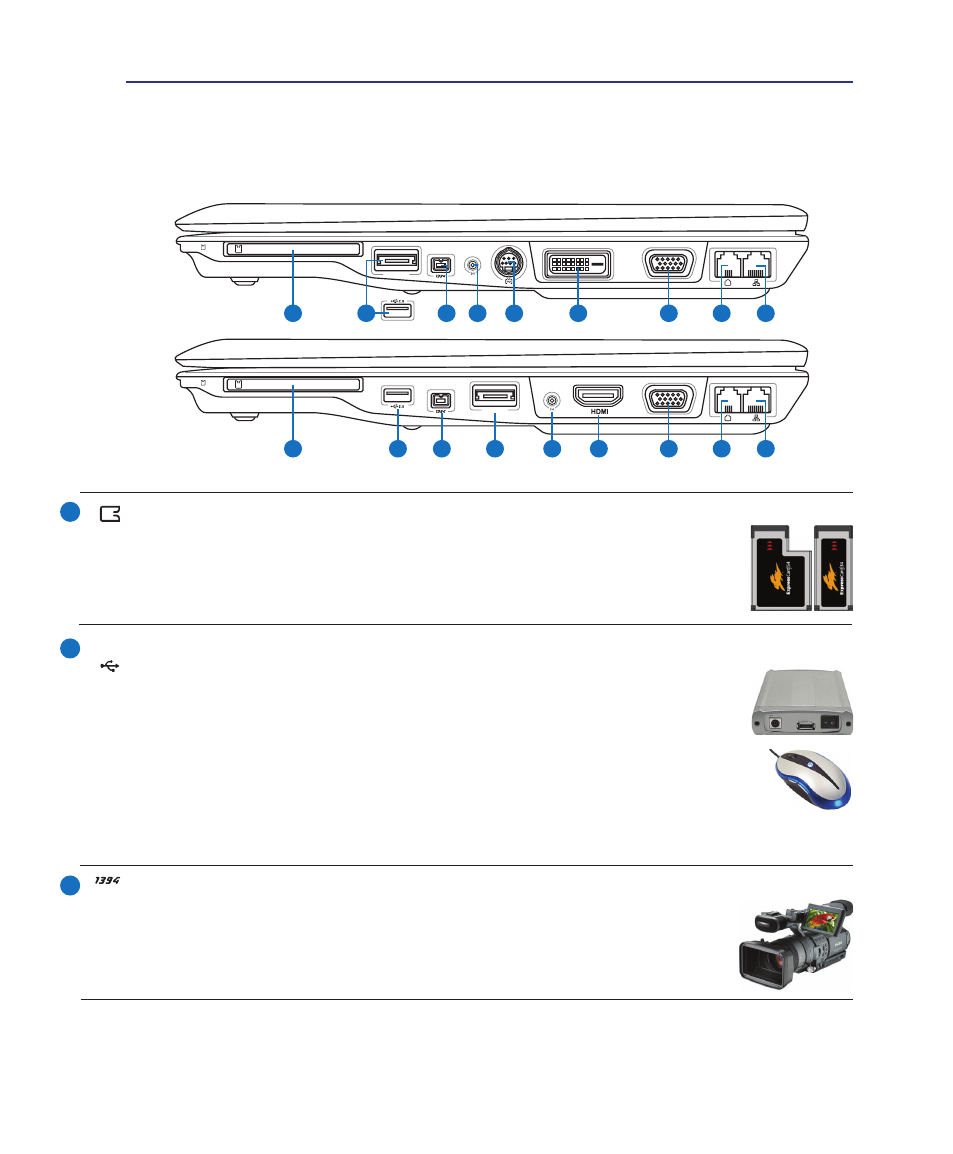

На следующей схеме представлены компоненты, расположенные на этой стороне ноутбука.
EXPRESS
EXPRESS
E-SATA
DVI
1
5
3
8
6
7
9
4
2
Порт 134 (опция)
IEEE1394 - это высокоскоростная последовательная шина, похожая на SCSI, но с более
простыми разъемами и возможностью горячего подключения, как у USB. Интерфейс
IEEE1394 поддерживает передачу данных со скоростью 100-400 Mбит/c и может
поддерживать до 63 устройств на одной шине. IEEE1394 также используется в цифровой
аппаратуре класса “high-end” и имеет маркировку “DV” (порт для цифрового видео).
Разъем ExpressCard
Один 26-контакный разъем позволяет установить одну карту Express card (шириной 34 или
54мм). Этот новый интерфейс обеспечивает более высокую пропускную способность, используя
возможности шины PCI Express, и НЕ ОБЛАДАЕТ обратной совместимостью с устройствами
стандарта РС Card (PCMCIA.)
2.0
Порт E-SATA или USB (2.0/1.1) (в зависимости от модели)
Внешний SATA или eSATA позволяет подключать Serial-ATA устройств, изначально
предназначенные для использования внутри компьютера. Он в шесть раз быстрее существующих
портов USB 2.0 & 1394, имеет возможность горячего подключения и использует экранированные
кабели до двух метров.
Универсальная последовательная шина совместима с устройствами типов USB 2.0 или USB 1.1,
например, устройствами ввода, модемами, приводами жестких дисков, принтерами, мониторами
и сканерами, подсоединенными последовательно на скорости до 12Mбит/с (USB 1.1) и 480Mбит/с
(USB 2.0). USB позволяет подключить к одному компьютеру много внешних устройств, используя
хабы. USB поддерживает “горячее подключение” устройств, таким образом, можно подключать и отключать
периферийные устройства без перезагрузки компьютера.
