5

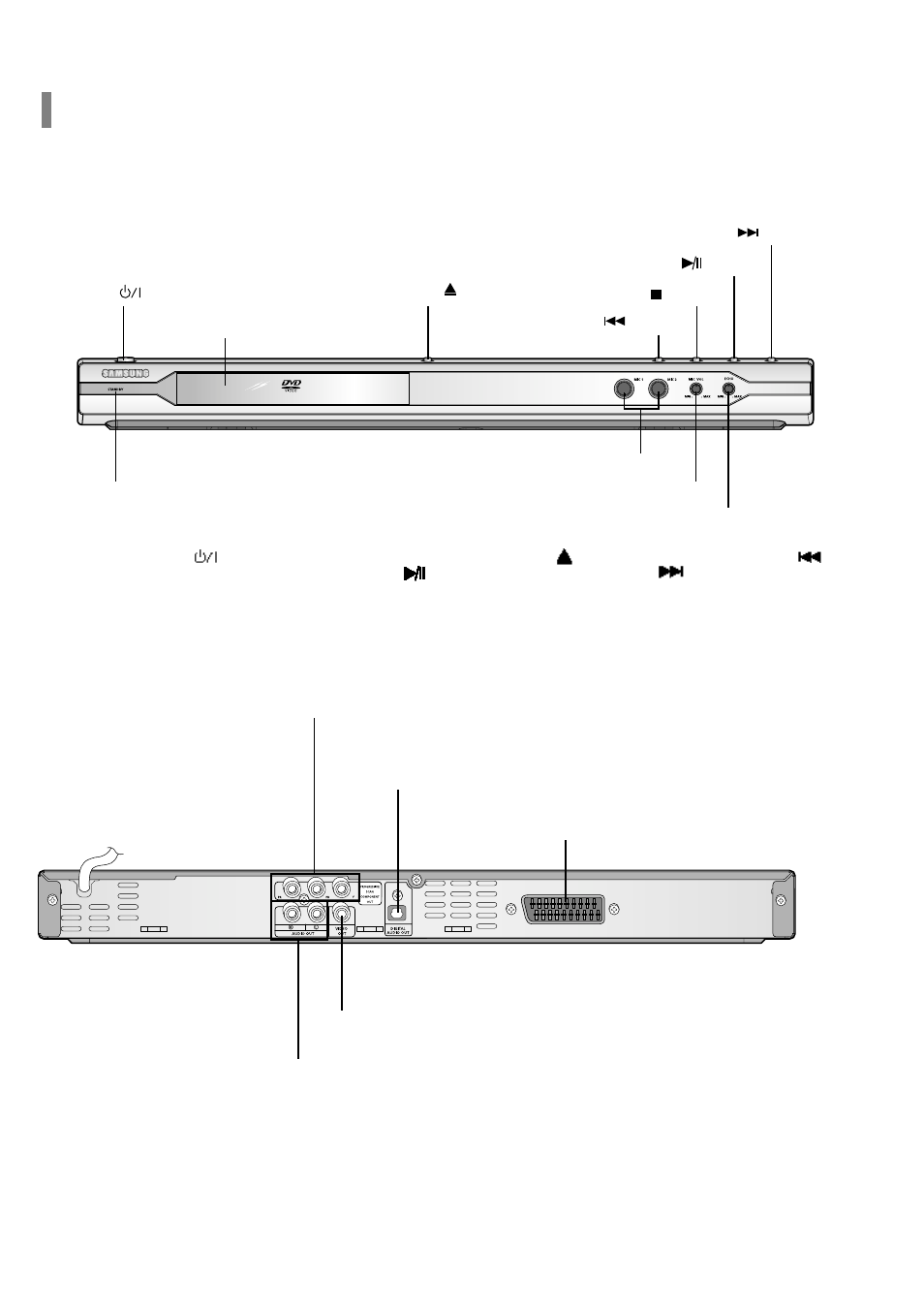

Описание системы
– Передняя панель –
1- Кнопка "Питание" (
); 2- Лоток для диска; 3- Кнопка "Открыть/Закрыть" (
); 4- Кнопка Пропуск/Поиск назад (
); 5-
Кнопка Стоп ( ); 6- Кнопка Воспроизведение/Пауза (
); 7- Кнопка Пропуск/Поиск вперед (
); 8- Регулятор уровня
реверберации; 9- Регулятор уровня сигнала от микрофона; 10- Гнезда для микрофонов 1, 2; 11- Индикатор режима
готовности
– Задняя панель –
Гнезда ВЫХОДА КОМПОНЕНТНОГО ВИДЕОСИГНАЛА
Входной оптический разъем для внешних цифровых устройств
Используется для подключения внешних устройств, имеющих цифровой
выход.
РАЗЪЕМ СКАРТ
Соедините с телевизором, у которого имеется
входной разъем СКАРТ.
Гнездо выхода видеосигнала
Соедините гнездо входа видеосигнала на телевизоре (VIDEO IN) с гнездом
VIDEO OUT на системе.
Гнезда выхода аудиосигнала
Power ( ) button 1
Disc Tray 2
9 MIC VOLUME LEVEL
10 MIC 1, MIC 2
6 Play/Pause ( ) button
4 Skip/Search ( ) button
7 Skip/Search ( ) button
5 Stop ( ) button
Standby indicator 11
ECHO LEVEL 8
Open/Close ( ) button 3
