Пользование портативным компьютером
4
ВНИМАНИЕ! Используйте только аналоговые телефонные розетки. Встроенный модем не может
обрабатывать напряжение, существующее в цифровых телефонных сетях. Не подключайте разъем RJ-11
к цифровым телефонным системам, которые широко используется в бизнес-центрах - в противном случае
модем может быть выведен из строя!
Подключение к сети
Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети портативного компьютера
и к концентратору или коммутатору. Для передачи на скорости 100 BASE-TX/1000 BASE-T сетевой кабель
должен принадлежать к 5 категории (не 3) кабелей “витая пара”. Если планируется использование скорости
передачи 100/1000 Мбит/с, необходимо подключить кабель к концентратору 100 BASE-TX/1000 BASE-T (не
концентратору BASE-T4). Для 10Base-T можно использовать кабель “витая пара” категорий 3, 4 и 5. Данным
ноутбуком поддерживается полнодуплексный режим соединения на скорости 10/100 Мбит/с при подключении
к сетевому концентратору с включенным режимом “дуплекс”. По умолчанию программное обеспечение
выбирает наиболее высокую скорость передачи, вмешательство пользователя не требуется.
1000BASE-T (или гигабитный сетевой интерфейс) поддерживается только некоторыми моделями.
Кабель типа “витая пара”
Этот кабель используется для подсоединения карты Ethernet
к устройствам (обычно к концентратору или коммутатору) и
называется “прямой витой парой Ethernet” (TPE). Разъемы на его
концах называются RJ-45, и они не совместимы с телефонными
разъемами RJ-11. При соединении двух компьютеров между собой
без использования концентратора, требуется сетевой кабель с
перекрестным соединением (Модель Fast-Ethernet). Модели с
гигабитным сетевым интерфейсом поддерживают автоматическое
определение сетевого кабеля с перекрестным соединением, который приобретается отдельно.

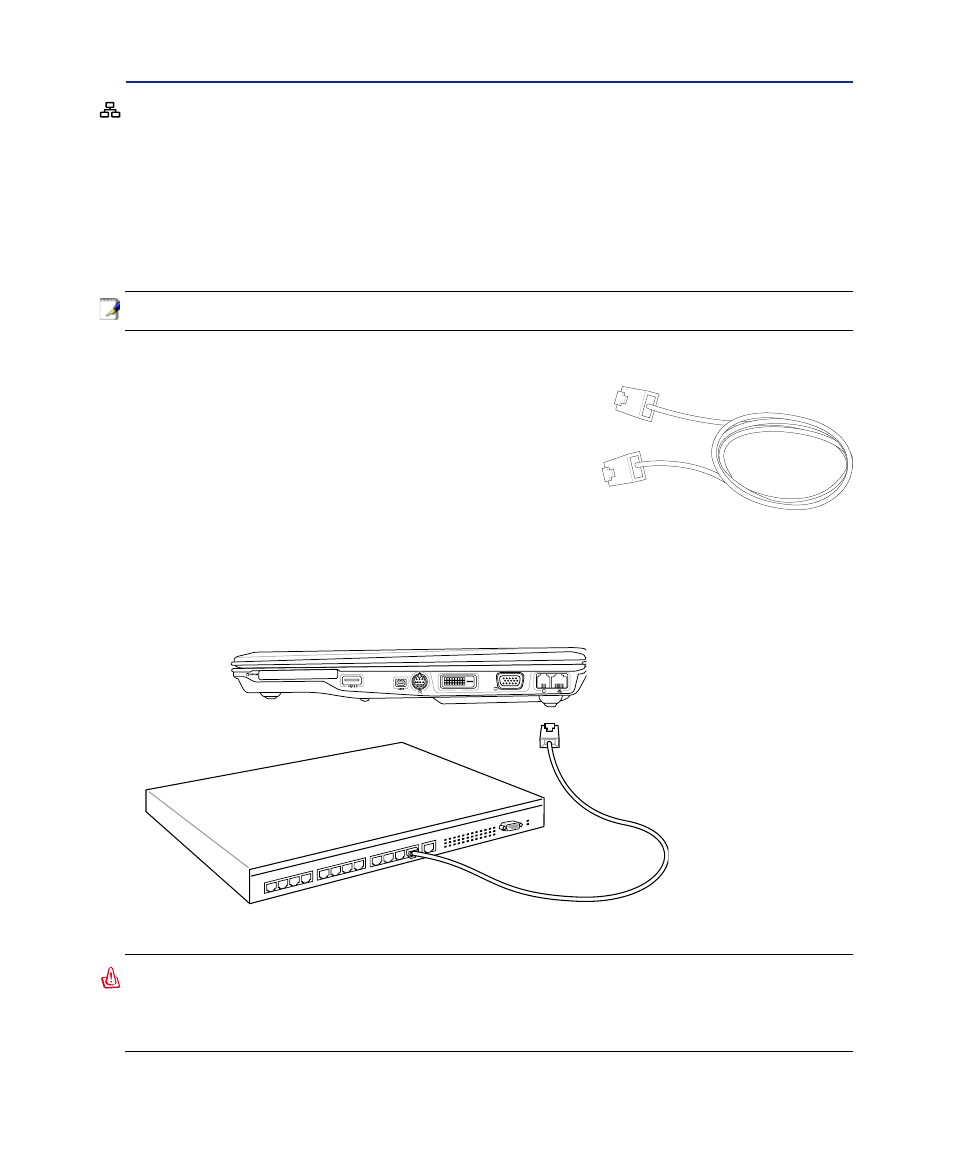

Пример подключения портативного компьютера к сетевому концентратору или коммутатору с помощью
встроенного контроллера Ethernet:
Сетевой разъем по
размеру больше.
Сетевой концентратор или коммутатор
Сетевой кабель с разъемами RJ-45
DVI
