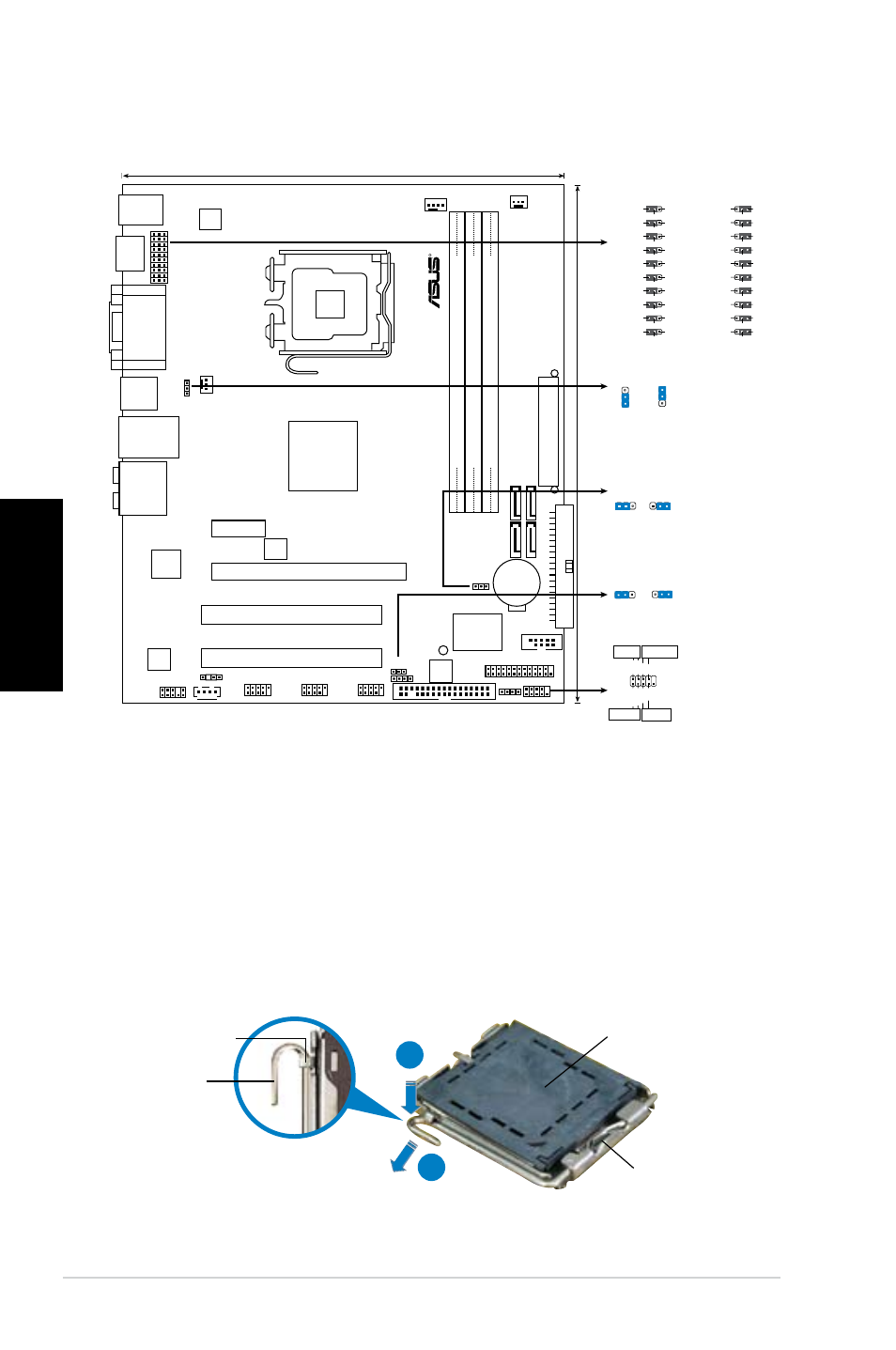

Az alaplap felépítése
2.
A CPU beszerelése
Az Intel
®
processzor (CPU) beszereléséhez kövesse az alábbi lépéseket:
1. Nyomja le a rögzítőkart a hüvelykujjával (A), majd mozdítsa el balra (B), hogy
kiszabaduljon a rögzítőfül alól.
Rögzítőfül
Rögzítőkar
Ebből az irányból végezze
el a műveleteket.
Védősapka
A
B
B
