Левая сторона

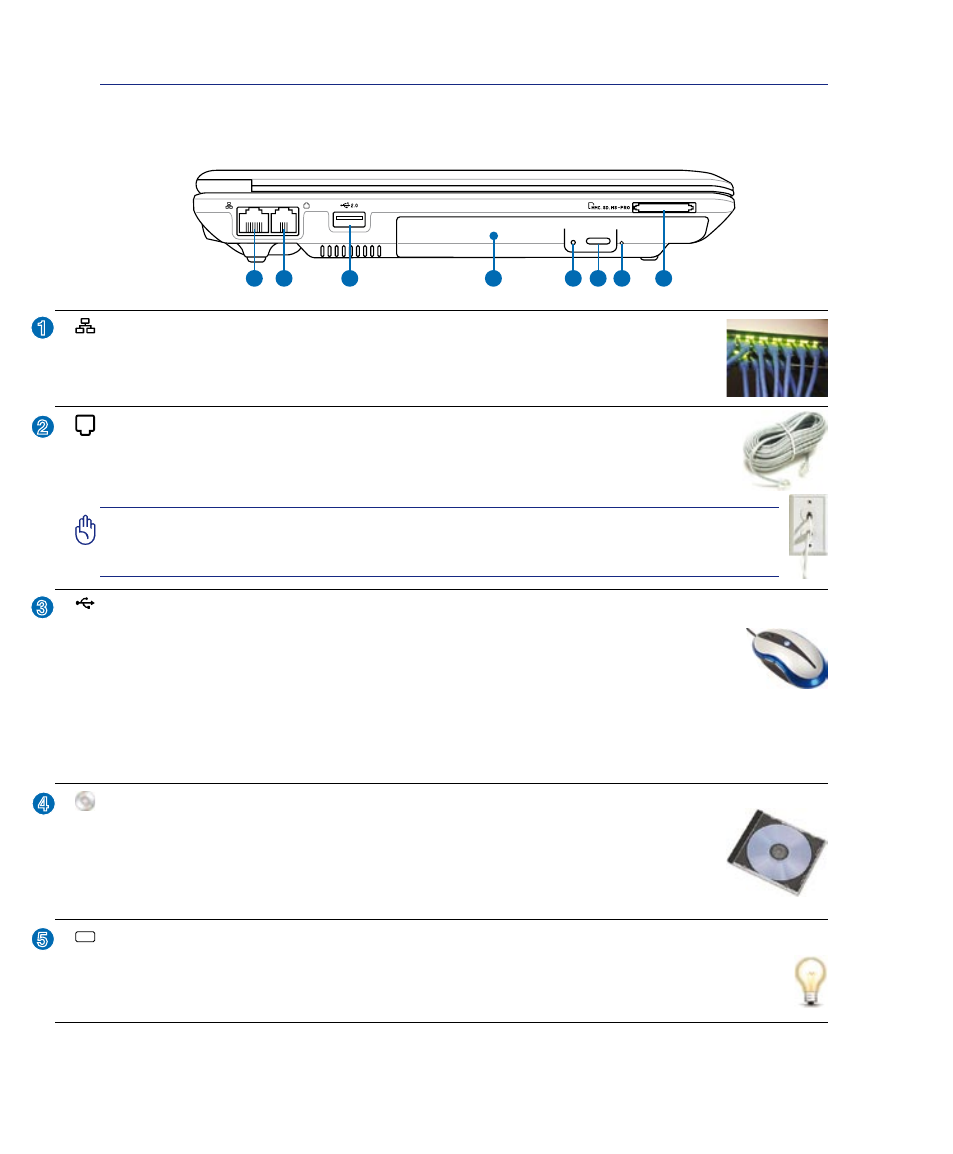

На диаграмме внизу изображены компоненты левой стороны портативного компьютера.
Порт LAN
Порт ЛВС RJ-45 с 8-мью контактами больше по размеру, чем порт модема RJ-11, и
предназначается для стандартных кабелей Ethernet для присоединения к локальной сети.
Встроенный порт дает возможность работать без дополнительных адаптеров.
Модемный порт
Порт модема RJ-11 с 2-мя контактами меньше, чем RJ-45 ЛВС порт и предназначен для
подключения обычного телефонного кабеля. Внутренний модем поддерживает скорость до
56K V.90. Встроенный порт дает возможность работать без дополнительных адаптеров.
ОСТОРОЖНО! Встроенный модем не поддерживает напряжение, используемое в цифровых
телефонных системах. Не подключайте модемный порт к цифровой телефонной системе во избежание
повреждения портативного компьютера.
Порты USB (2.0/1.1) (на некоторых моделях)
Универсальная последовательная шина (USB) поддерживает различные USB-совместимые
устройства, такие, как клавиатура, устройства управления курсором, видеокамеры, модемы,
жёсткие диски, принтеры, мониторы и сканеры, подключающиеся последовательно со скоростью
до 12 Мбит/с (USB 1.1) и 480 Мбит/с (USB 2.0). Шина USB позволяет подключать до 127 устройств
одновременно к одному компьютеру, причем периферийные устройства, такие, как клавиатуры и некоторые
новые мониторы могут выступать в качестве дополнительных разъемов или разветвителей. USB поддерживает
“горячее подключение” устройств, таким образом, можно подключать и отключать периферийные устройства
без перезапуска компьютера.
Оптический дисковод
Различные модели портативного компьютера поставляются с различными оптическими
приводами. Оптический привод портативного компьютера может поддерживать компакт-
диски (CD) и/или многофункциональные цифровые диски (DVD). Кроме того, привод
может обладать возможностями работы с записываемыми (R) и перезаписываемыми (RW)
носителями. Обратите внимание на технические характеристики модели.
Индикатор активности оптического привода ( местоположение зависит от
модели )
Индикатор активности оптического привода показывает обращения к нему (операции чтения/записи
данных).
