Встроенная сетевая карта не может быть установлена позже дополнительно. Сетевая карта
может быть установлена в качестве карты расширения.
Соединения

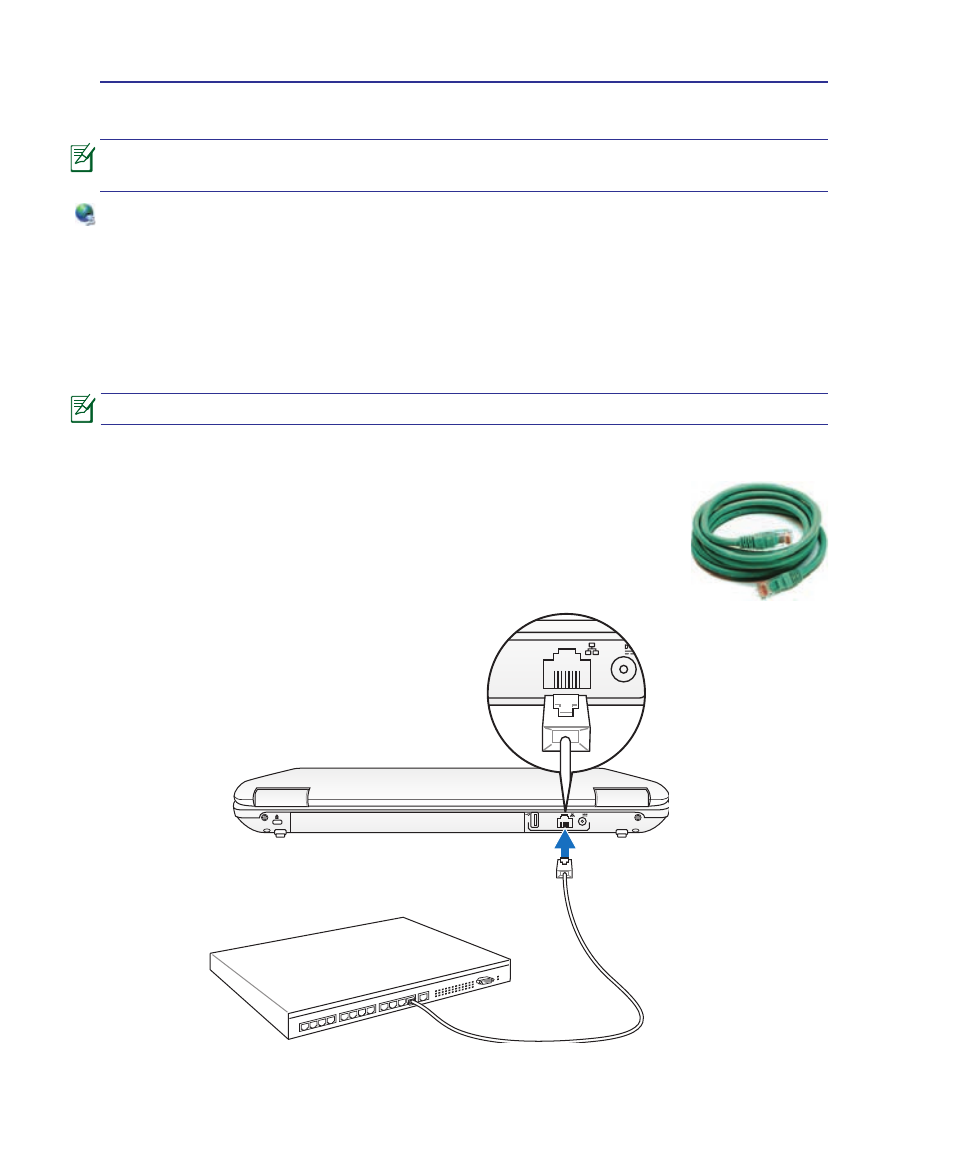

На рисунке показано подключение ноутбука
к хабу или коммутатору, используя
встроенный сетевой адаптер:
Сетевое соединение
Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети портативного
компьютера и к концентратору или коммутатору. Для передачи на скорости 100 BASE-TX/1000
BASE-T сетевой кабель должен принадлежать к 5 категории (не 3) кабелей “витая пара”. Если
планируется использование скорости передачи 100/1000 Мбит/с, необходимо подключить кабель
к концентратору 100 BASE-TX/1000 BASE-T (не концентратору BASE-T4). Для 10Base-T
можно использовать кабель “витая пара” категорий 3, 4 и 5. Данным ноутбуком поддерживается
полнодуплексный режим соединения на скорости 10/100 Мбит/с при подключении к сетевому
концентратору с включенным режимом “дуплекс”. По умолчанию программное обеспечение
выбирает наиболее высокую скорость передачи, вмешательство пользователя не требуется.
1000BASE-T (или Gigabit Ethernet) поддерживается только на некоторых моделях.
Кабель типа “витая пара”
Этот кабель используется для подсоединения карты Ethernet к устройствам (обычно к
концентратору или коммутатору) и называется “прямой витой парой Ether-
net” (TPE). Разъемы на его концах называются RJ-45, и они не совместимы
с телефонными разъемами RJ-11. При соединении двух компьютеров без
концентратора необходима специальная разводка “crossover”. (Гигабитные
модели поддерживают автоматическое определение кабеля, таким образом
“crossover” кабель поставляется опционально.)
