12 RU
Подключения и установки
При распаковке см. стр. 56 для проверки наличия принадлежностей, входящих в комплект
поставки.
b
• Для предотвращения нежелательных помех надежно подключайте кабели.
• См. инструкции по эксплуатации, прилагаемые к подключаемым компонентам.
• Перед подключением обязательно отсоедините каждый компонент от сетевой розетки.

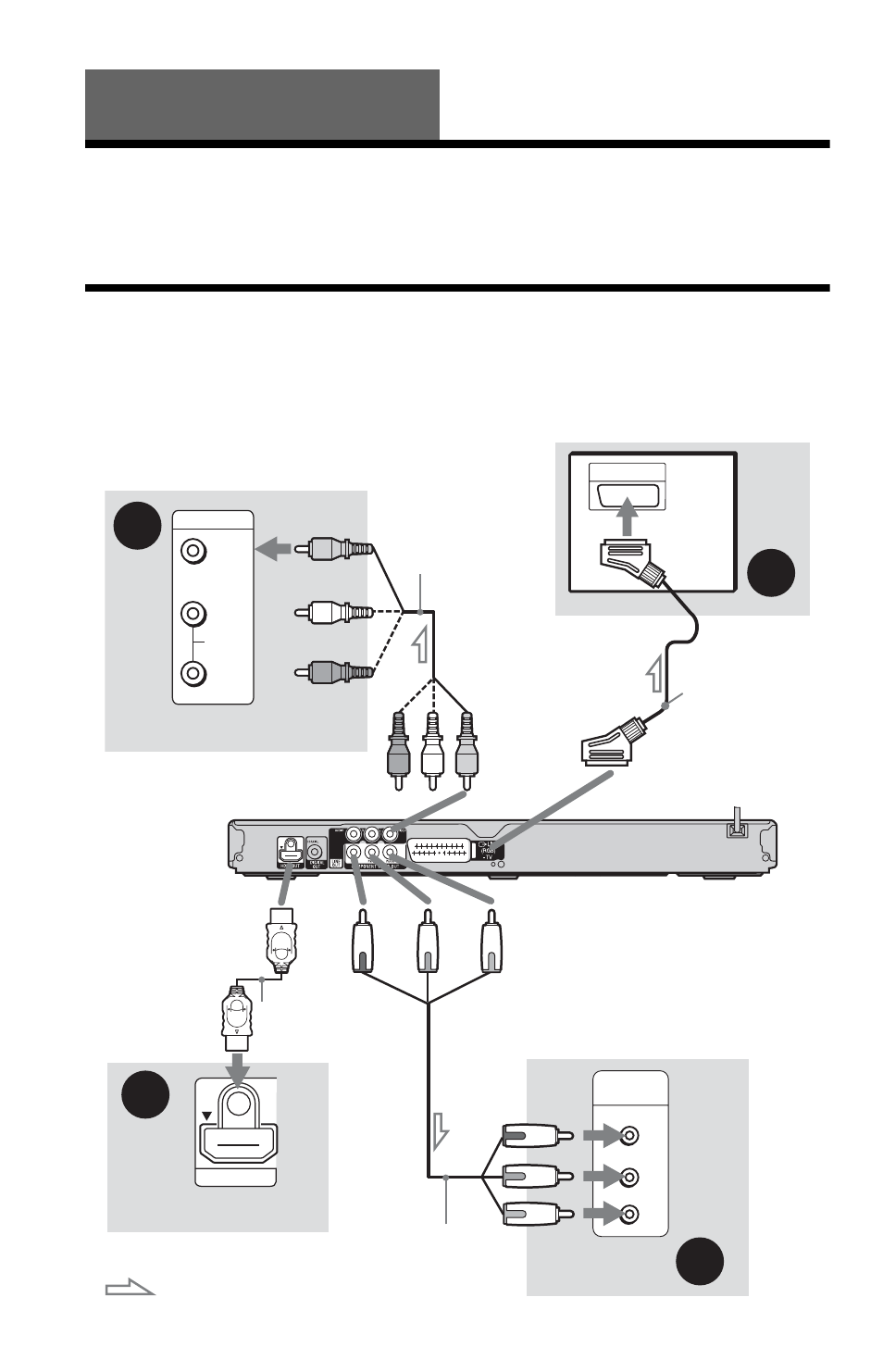

Пункт 1: Подключение к телевизору
Подсоедините данный проигрыватель к телевизору с помощью видеокабеля. Выберите одну из схем
A
с помощью D, в соответствии с входным гнездом на телевизоре.
Для просмотра изображений в прогрессивном формате (525p или 625p) на подходящем для этого
телевизоре, воспользуйтесь схемой C. При подключении телевизора, оснащенного входом HDMI,
выберите схему B.
L C E N T E R
A
VIDEO
AUDIO
INPUT
L
R
C
P R /C R
P B /C B
Y
COMPONENT
VIDEO IN
D
B
INPUT
HDMI IN
Аудио/видео
кабель
(прилагается)
Кабель компонентного
видеосигнала (не прилагается)
(желтый)
Телевизор
(зеленый)
Телевизор
(красный) (синий)
(зеленый)
(синий)
(красный)
к гнезду LINE OUT (VIDEO)
к гнезду LINE (RGB)- TV
Телевизор
Проигрыватель CD/DVD
к гнездам COMPONENT
VIDEO OUT
Кабель
SCART (не
прилагается)
(желтый)
к гнезду HDMI OUT
Кабель HDMI
(не прилагается)
Телевизор
: Направление сигнала
(белый)
(красный)
