5

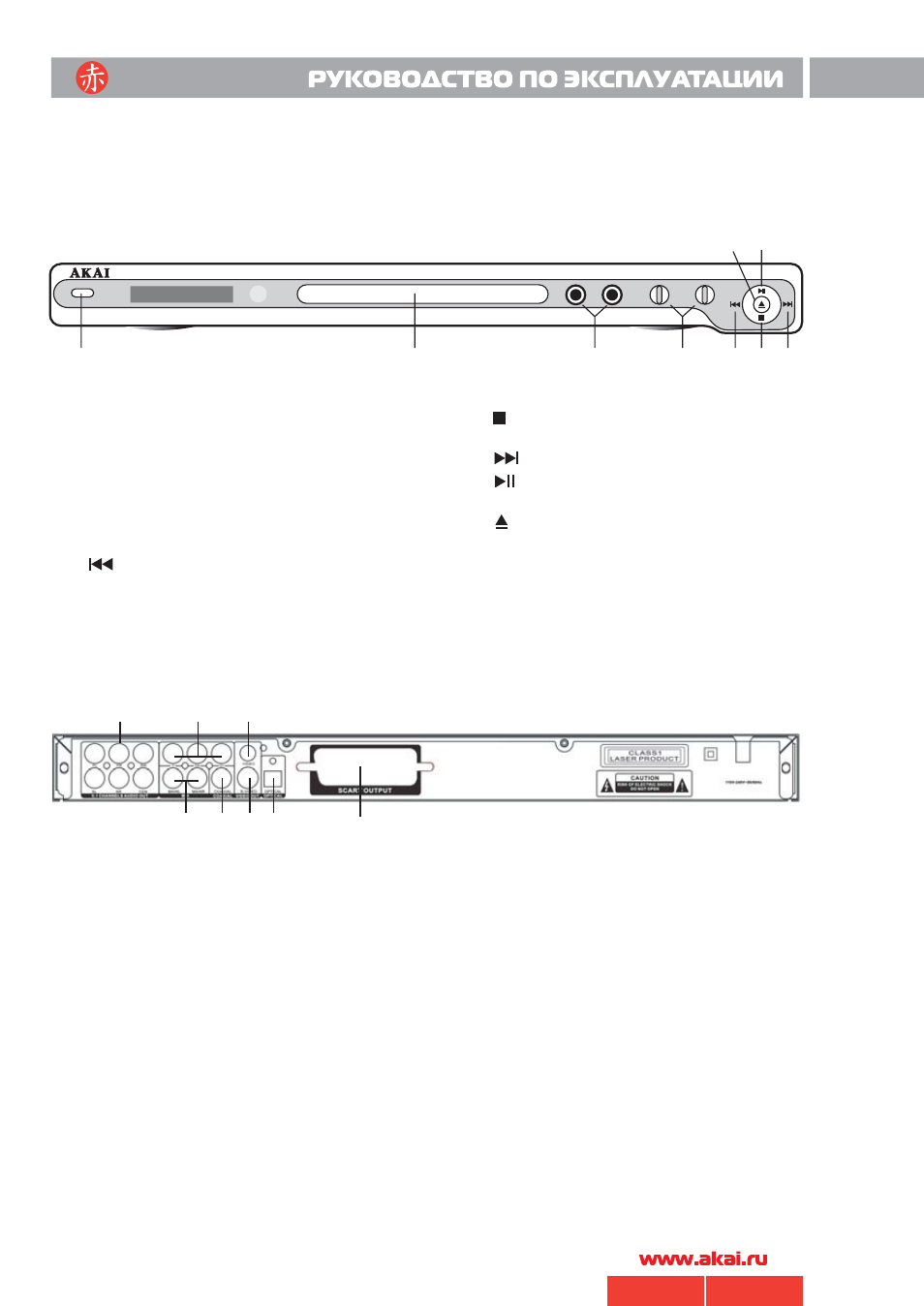

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И РАЗЪЕМОВ
ПЕРЕДНЯЯ ПАНЕЛЬ
MIC VOL 2
MIC VOL 1
MIC 2
MIC 1
POWER
DV-P4970KDSM
1. POWER - кнопка включения / выклю-
чения
2. Загрузочное устройство (лоток)
3. MIC1, MIC2 - разъемы для подклю-
чения микрофонов
4. MIC VOL1, MIC VOL2 - регуляторы
громкости микрофонов
5. - кнопка перехода назад
1. 5.1CHANEL AUDIOOUT - аудиовыход
5.1 каналов:
SL - аудио выход заднего левого ка-
нала
SW - аудио выход сабвуфера
FL - аудио выход переднего левого
канала
SR - аудио выход заднего правого
канала
CEN - аудио выход центрального
канала
FR - аудио выход переднего правого
канала
ЗАДНЯЯ СТЕНКА
1
2
3
4
5 6 7
8
9
6. - кнопка прекращения воспроиз-
ведения
7. - кнопка перехода вперед
8. - кнопка воспроизведения / вре-
менного прекращения воспроизведения
9. - кнопка выдвижения лотка для
загрузки дисков
1
2
3
4
5 6 7
8
2. Y/Cb/Pb - видео выход компонентного
сигнала
3. VIDEO - композитный видео выход
4. MIX - аудиовыходы:
MAINL - левый стерео выход
MAINR - правый стерео выход
5. COAXIAL - коаксиальный цифровой
аудио выход
6. S -VIDEO - видео выход S-VIDEO
7. OPTICAL - оптический выход
8. SCART - выход SCART
