Подключение
Внимание: Перед началом подключения DVD-плеера к другому оборудованию, убедитесь,
что электропитание DVD-плеера и другого оборудования отключено.
Видео подключение

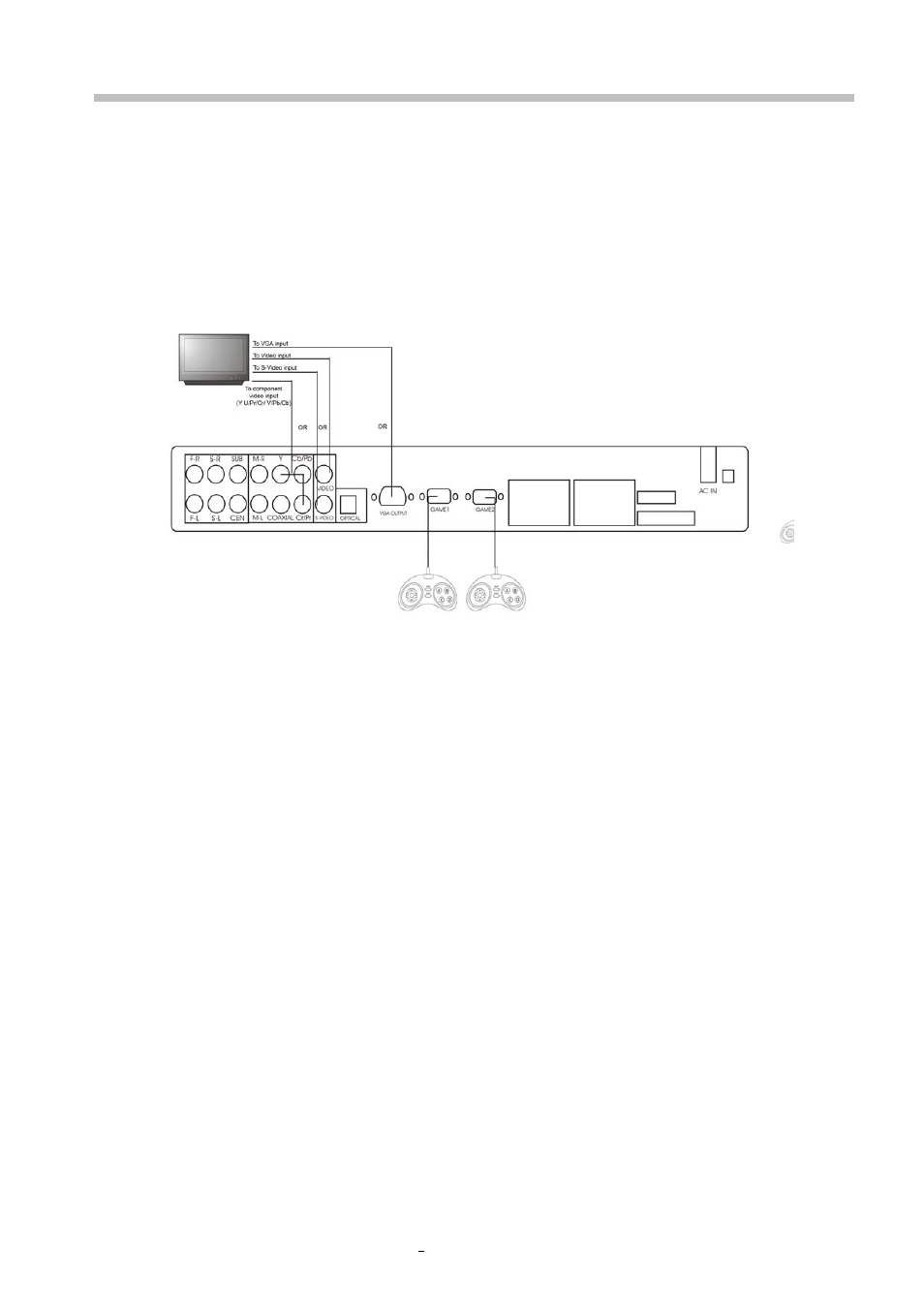

Для данного устройства используется следующая схема подключения.
Полный видеосигнал
Для соединения видеовыхода DVD-плеера с входом телевизора или монитора используется
один провод аудио- видеокабеля (A/V) с желтыми штекерами на концах.
Разъем S-Video
Выходной разъем DVD-плеера S-Video соединяется с таким же входным разъемом на
телевизоре или мониторе посредством кабеля S-Video.
Компонентный видеовыход
Для подключения компонентного выхода Y PrCr PbCb к входным разъемам на телевизоре или
мониторе используются все три провода аудио- видеокабеля.
Разъем VGA
Для подключения разъема VGA DVD-плеера к такому же входному разъему на телевизоре или
мониторе используется кабель VGA.
Подключение джойстиков
Подключите джойстики к соответствующим разъемам GAME на задней панели DVD-плеера.
Примечания:
• Параметры настройки должны соответствовать тому входному разъему телевизора или
монитора, к которому подключен DVD-проигрыватель
• Подключать сразу все видеовыходы нельзя – это может ухудшить качество изображения.
• Хорошее изображение можно получить только при правильном подключении и
корректной настройке системы.
