Запись
Во
спроизв
едение
Р
едактиров
ание
Вст
упл
ение
По
д
соединения
Основные
установки
Допо
лнительные
установки
Про
чее
15
RU
AV2 (DECODER)
AV1 (TV)
ANTENNA
OUT
IN
ANALOG
AUDIO OUT
AUDIO IN
(AV3)
COMPONENT
VIDEO OUTPUT
S-VIDEO
COAXIAL
L
R
L
Y
P
B
/C
B
P
R
/C
R
R
IN (AV3)
OUT
DIGITAL AUDIO OUTPUT
PCM/BITSTREAM
1
2
4
5
3
6
7
8 9
10 11
1. Разъем ANTENNA IN
Подсоедините к антенне или кабелю.
2. Гнездо AV2 (DECODER)
Подсоедините к ВКМ, видеокамере или другому
аудио-видео оборудованию.
Используйте имеющийся в продаже кабель Scart.
3. Разъемы COMPONENT VIDEO OUTPUT
Подсоедините к входным компонентным видео
разъемам на Вашем телевизоре.
Используйте имеющийся в продаже
компонентный видео кабель.
4. Разъемы ANALOG AUDIO OUT
Подсоедините к входным аудио разъемам на
Вашем телевизоре.
Используйте имеющийся в продаже аудио
кабель.
5. Сетевой кабель
Подсоедините к стандартной розетке сети
питания.
6. Разъем ANTENNA OUT
Подсоедините к антенному разъему Вашего
телевизора, приемнику кабельного телевидения
или непосредственно к системе телевизионного
вещания.
Используйте поставляемый РЧ кабель.
7. Гнездо AV1 (TV)
Подсоедините к гнезду Scart на Вашем
телевизоре.
Используйте имеющийся в продаже кабель Scart.
8. Разъем S-VIDEO OUT
Подсоедините к входному разъему S-Video на
Вашем телевизоре.
Используйте имеющийся в продаже кабель
S-Video.
9. Разъем S-VIDEO IN (AV3)
Подсоедините к выходному разъему S-Video на
Вашем ВКМ, видеокамере или другом
оборудовании.
Используйте имеющийся в продаже кабель
S-Video.
10. Разъемы AUDIO IN (AV3)
Подсоедините к выходным аудио разъемам на
Вашем ВКМ, видеокамере или другом
оборудовании.
Используйте имеющийся в продаже аудио
кабель.
11. Разъем DIGITAL AUDIO OUTPUT PCM/
BITSTREAM (COAXIAL)
Подсоедините к усилителю с входным цифровым
разъемом, например, к декодеру Dolby Digital или
декодеру DTS.
Используйте имеющийся в продаже
коаксиальный кабель.

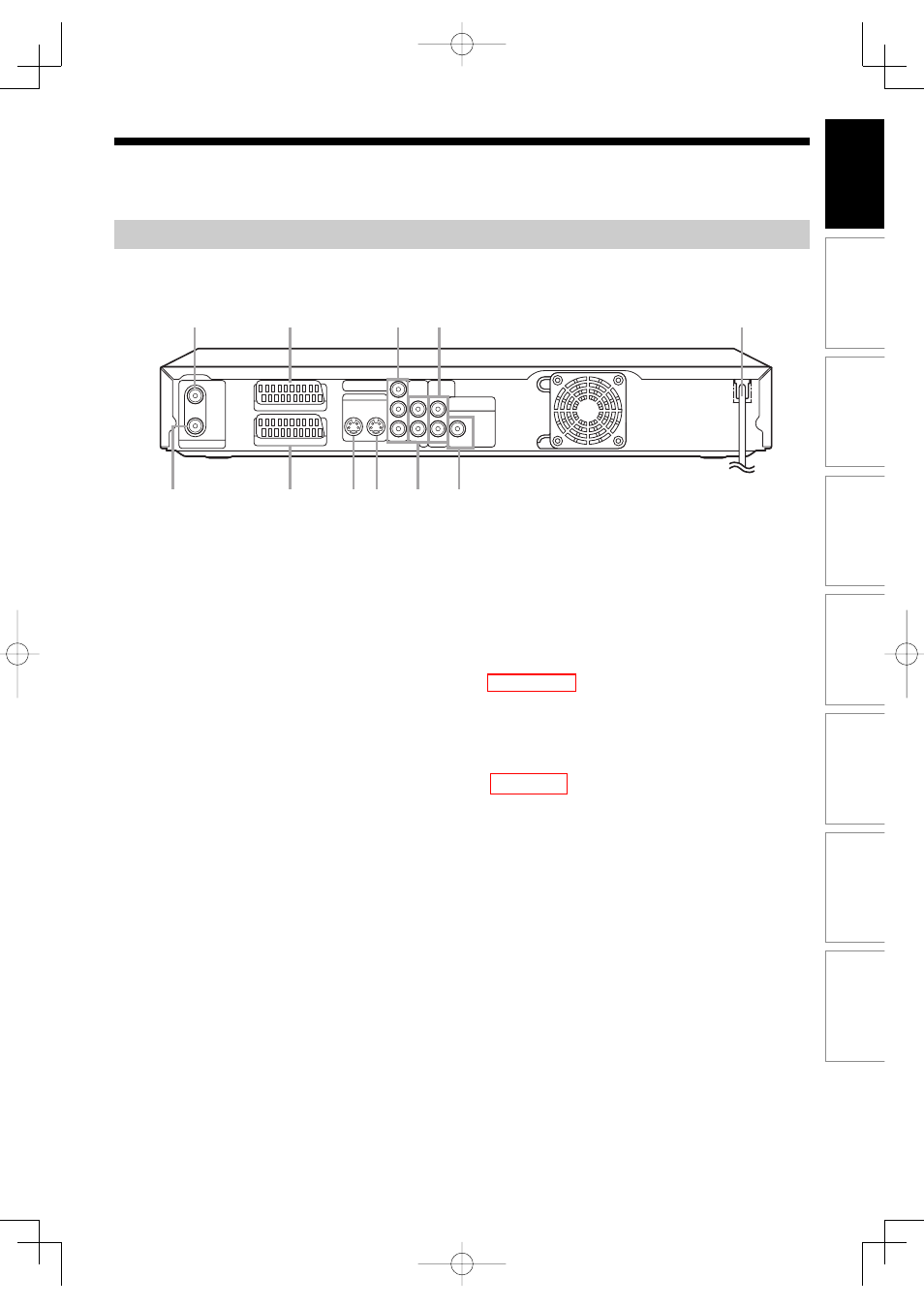

Задняя панель
Примечания
• Не прикасайтесь к внутренним контактам разъемов на задней панели. Электростатический разряд может привести к
серьезному повреждению аппарата.
• В данном устройстве нет РЧ-преобразователя.
