Руководство пользователя
2. Описание и работа изделия
8
www.qtech.ru
2.2. Применение

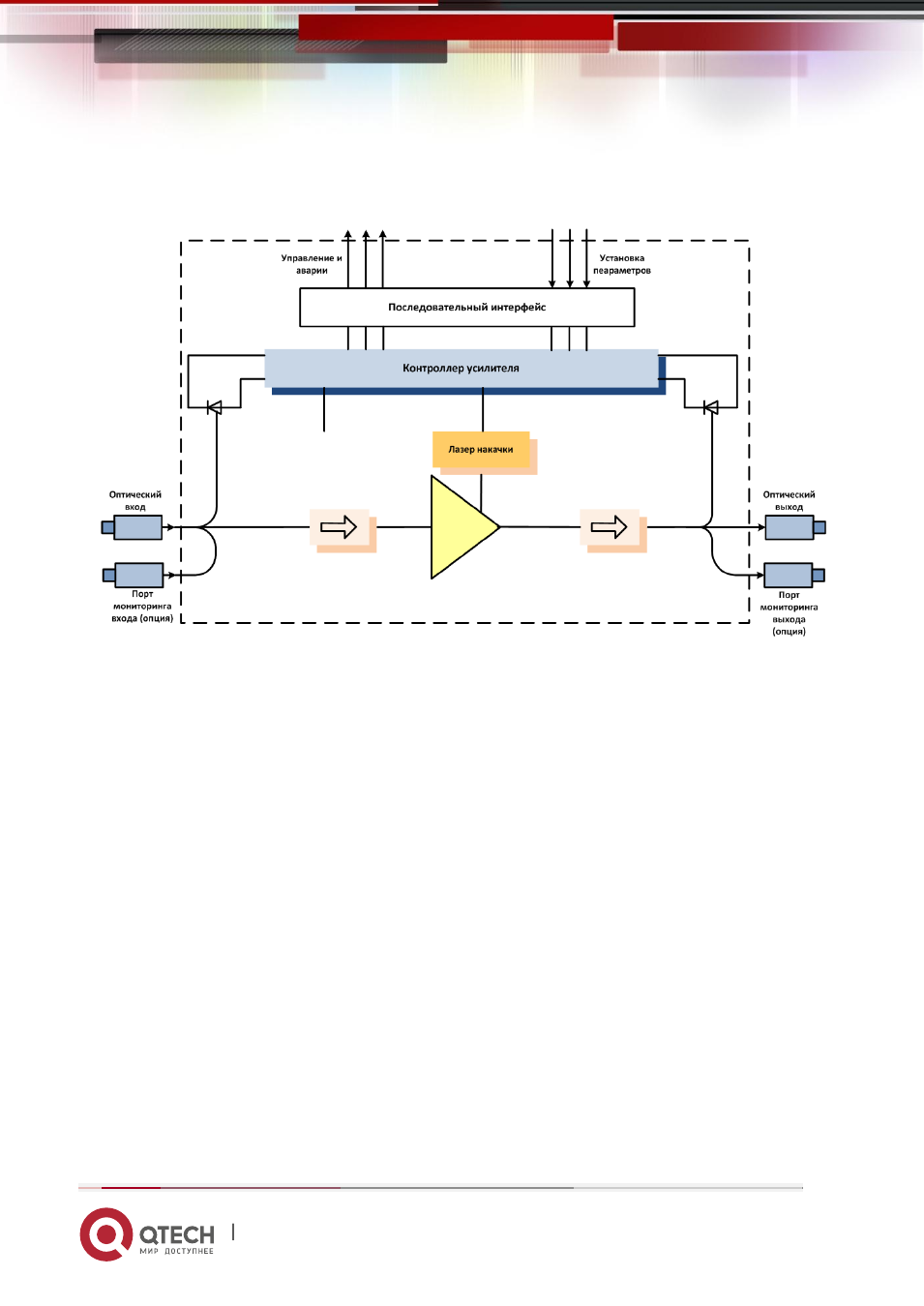

Рисунок 3 - Схема применения в одноволоконной системе
Семейство оптических усилителей серии QWM-72XXVGA-F10-M4-1U-F-LP-ХХ обладает
низкими шумовыми характеристиками, широкой полосой пропускания, высокой
линейностью усиления и выходной мощностью, что дает возможность их использования
в 80 канальных DWDM системах С диапазона с высокими техническими требованиями
присущими сетям ASON, ROADM и использующими компенсацию дисперсии.
2.3. Управление и мониторинг через ЖКИ
Последовательность действий оператора для контроля работоспособности изделия через
ЖКИ на передней панели и кнопками управления:
1. Подключить источник питания.
2. Включить выключатель питания на задней панели.
3. Включить переключатель мощности лазера.
На передней панели светодиод «LASER» горит зеленым цветом.
