3.
ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
3.1.
ФРОНТАЛЬНАЯ ПАНЕЛЬ

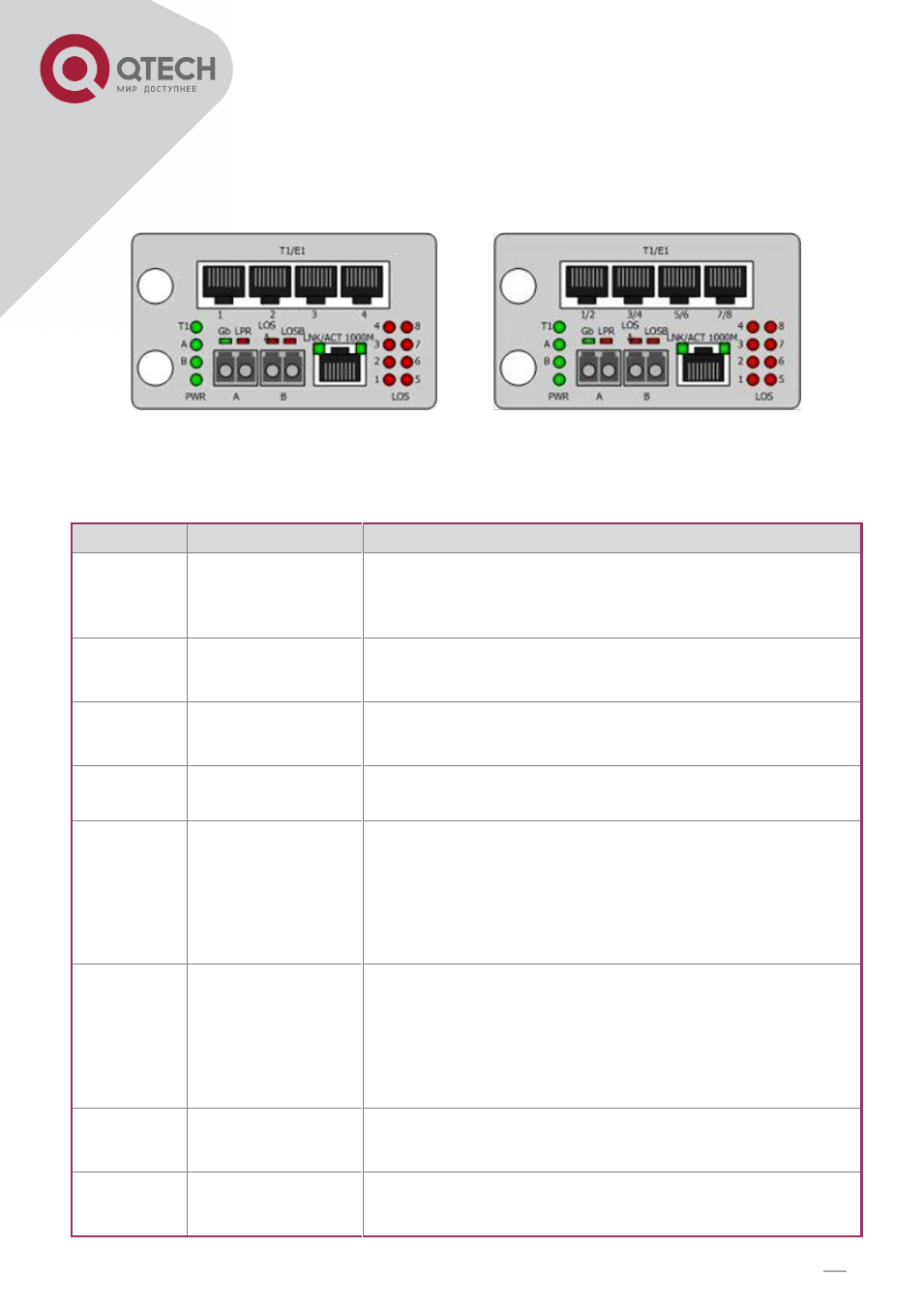

Рисунок 1 – Фронтальная панель мультиплексоров QBM-P4M1GDS2 и QBM-P8M1GDS2
Таблица 1 – Светодиодная индикация
Индикатор Цвет индикатора Описание
PWR Зеленый
Горит: Питание включено.
Погашен: Питание выключено или модуль питания не-
исправен.
А и B Зеленый
Горит: Работает порт А или Б
Погашен: Порт А или Б не работает.
Gb Зеленый
Горит: Скорость передачи данный 1000 Мбит/с
Погашен: Скорость передачи данных 100 Мбит/с
LPR Красный
Горит: потеря мощности на удаленной стороне.
LOSA Красный
Ошибка порта А.
Горит: ошибка по порту на локальном изделии.
Мигает: ошибка по порту на удаленном изделии.
Погашен: прием сигнала на порту в норме, или SFP
модуль в порт неустановлен.
LOSB Красный
Ошибка порта B.
Горит: ошибка по порту на локальном изделии.
Мигает: ошибка по порту на удаленном изделии.
Погашен: прием сигнала на порту в норме, или SFP
модуль в порт неустановлен.
Т1 Зеленый
Горит: режим Т1
Погашен: режим Е1
1-4/1-8
LOS/AIS
Красный
Горит: LOS - потеря сигнала;
Мигает: AIS – отсутствие сигнал по приёму на удален-
