6

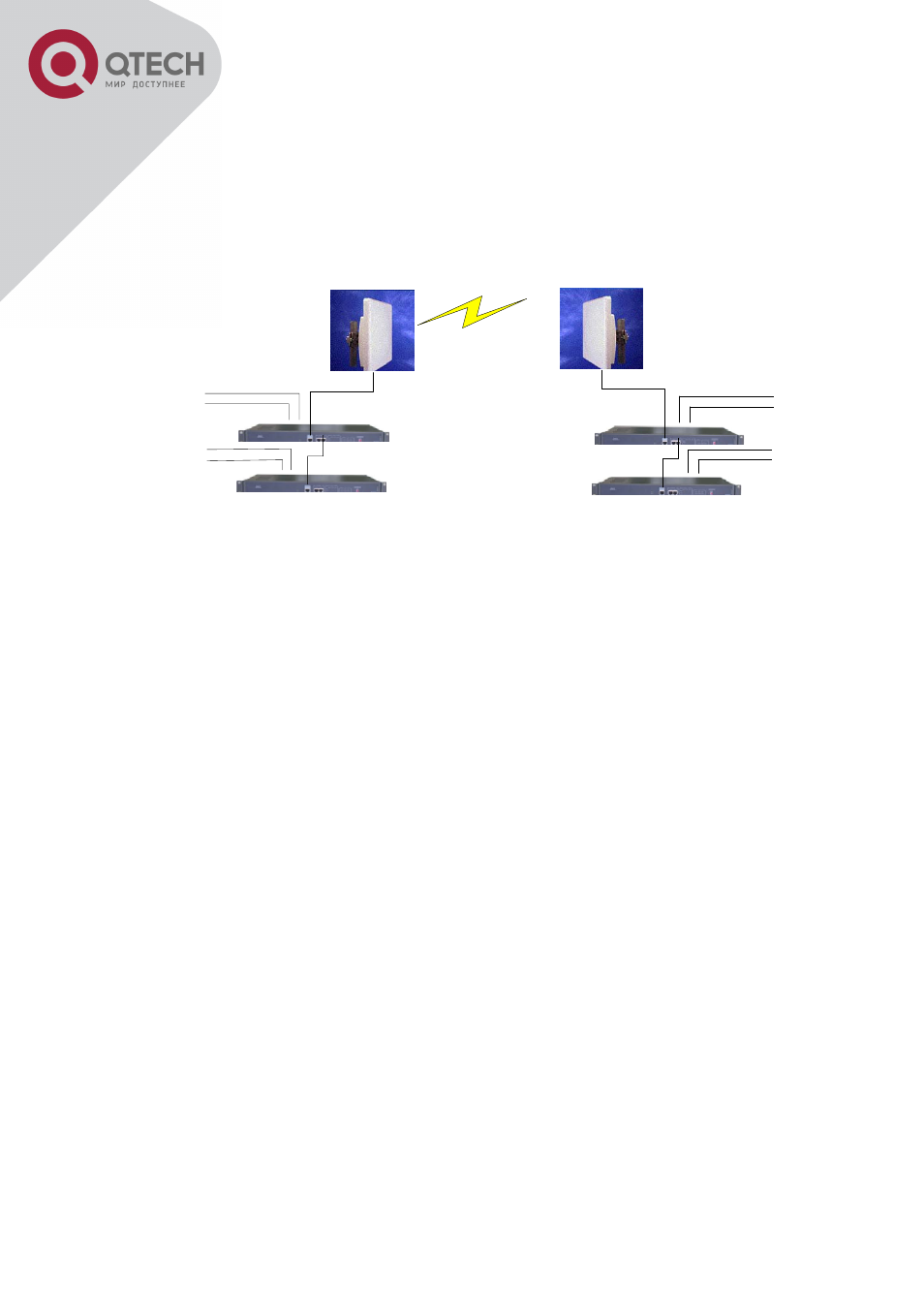

3.5. Возможность каскадного соединения
Конвертор QFC-P (TDM-over-IP) имеет возможность каскадного соединения при необходимости
использования более чем 2 портов E1, при условии наличия достаточной полосы пропускания канала
RadioEthernet.
Wireless LAN bridge Wireless LAN bridge
E1 1
E1 2
E1 3
E1 4 E1 1
E1 2
E1 3
E1 4
UPLINK
DATA
UPLINK
UPLINK
DATA
UPLINK
4. КОНФИГУРИРОВАНИЕ
4.1. Установка переключателей режимов
При помощи 16-и позиционного переключателя, пользователь может установить до 16-и комбинаций
параметров, в зависимости от требований, предъявляемых к схеме организации связи.
Переключатели служат для быстрой активизации предустановленных параметров.
Рекомендуется использовать переключатели попарно (8 парных групп). Это означает, что режим 0 и
режим 1 образуют пару, так же как и режимы 2/3, 4/5, E/F. Режимы even/odd парные (1+even=odd).
Для конвертора QFC-P (TDM-over-IP) V2, после установки переключателя, рекомендуется проверить
произведенные изменения при помощи консольной команды hyper terminal через порт RS232.
Для конвертора QFC-P (TDM-over-IP) V0, при установке режимов используется консольная команда
“(6) CHANGE MODE”. Для версии ПО V0.0.4. изменения вступают в силу через несколько секунд
после выхода из меню “(6) CHANGE MODE”. Для версии ПО V0.0.5. и выше, изменения вступают в
силу после изменения соответствующего параметра в меню “(6) CHANGE MODE”.
4.2. Интерфейсы E1
Интерфейсы Е1 расположены на задней панели. Каждый интерфейс имеет пару разъемов BNC и
разъем RJ45. Порт A расположен слева, порт В расположен справа.
Выбор типа интерфейса (симметричный или несимметричный) осуществляется при помощи кабеля.
Кабели разных типов не могут быть подключены одновременно к одному и тому же интерфейсу.
Если используется только один порт Е1, рекомендуется подключать к линии только порт А, а порт В
оставить неподключенным, т.к. конвертор QFC-P (TDM-over-IP) автоматически выделяет полосу и для
второго подключенного порта Е1, что может привести к генерации избыточного трафика.
4.3. Установка шлейфов по интерфейсам Е1
DIP-переключатель на передней панели предназначен для установки локального (LLop) и удаленного
(RLop) шлейфов по интерфейсам Е1. Команда, поступившая с удаленной стороны, имеет более
высокий приоритет. Так например, если на удаленном конверторе активен переключатель Rlop, то
положение переключателя Llop на ближнем конверторе не оказывает влияния на состояние шлейфа.
