1.
ПОДКЛЮЧЕНИЕ
1.1
ПОДКЛЮЧЕНИЕ ОСНОВНОГО ИНТЕРНЕТ - КАНАЛА
ПО ТЕХНОЛОГИИ ADSL

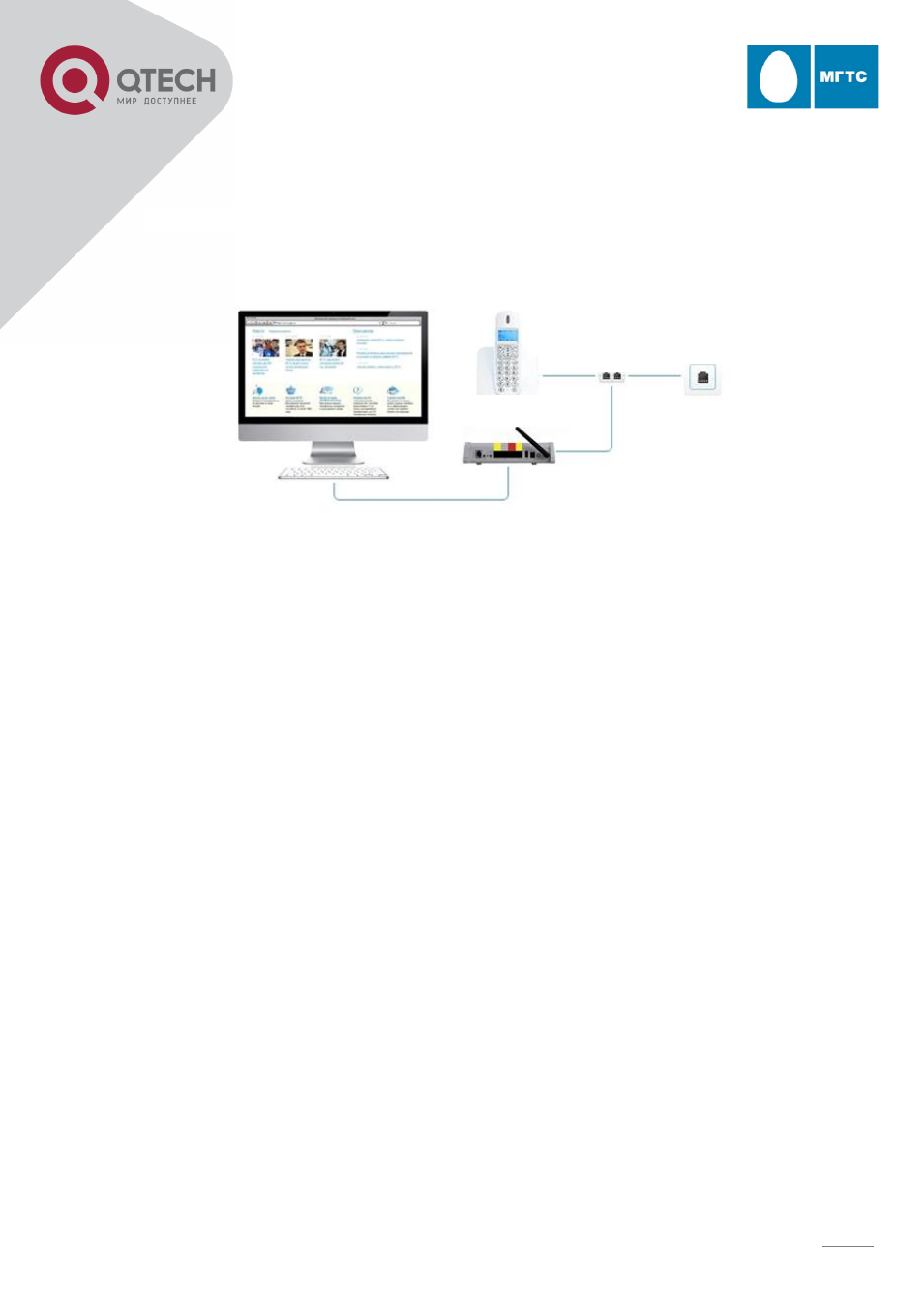

Выполните соединение, как показано на рисунке ниже:
Подключение роутера:
1)
Разместите роутер QDSL-1040WU-FON рядом с компьютером.
2)
Воткните в розетку 220В~50Гц внешний блок питания и подключите шнур от
блока питания к разъему «Питание» на роутере.
3)
Подключите сплиттер (ADSL Splitter) к телефонной розетке через разъём
«Line» с помощь телефонного провода с разъемами RJ-11.
4)
Подключите роутер через разъем «DSL Line» к сплиттеру через разъём
«Modem», а телефонный аппарат подключите к сплиттеру через разъём
«Phone».
5)
Проверьте наличие гудка в телефонной трубке. Если гудок отсутствует, то
проверьте ещё раз правильность подключения сплиттера.
6)
Если у Вас есть дополнительный телефонный аппарат, подключенный
параллельно, тогда подключите его через специальный микрофильтр (filter),
входящий в комплект с роутером.
7)
Подключите роутер к компьютеру с помощью Ethernet кабеля с разъемом
RJ-45
желтого цвета через порт «Компьютер 1» или «Компьютер 2».
8)
Включите роутер с помощью кнопки «Вкл/Выкл». Загорится индикатор
включения питания «Вкл».
9)
Через 30-40 секунд индикатор «Провайдер» на передней панели роутера
ДОЛЖЕН ЗАГОРЕТЬСЯ ЗЕЛЁНЫМ ЦВЕТОМ.
Если индикатор «Провайдер» не загорается зеленым цветом, то свяжитесь со
службой технической поддержки ОАО МГТС по телефону (495) 636-0-636.
10)
Включите компьютер. Убедитесь в том, что индикатор «Компьютер 1»
(«Компьютер 2») на передней панели роутера загорелся зеленым цветом.
Компьютер или ноутбук
Городской телефон
Сплиттер
(ADSL Splitter)
Телефонная розетка
QDSL-1040WU-FON
