+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1

5

Параметр

Символ

Минимум

Типичный

Максимум

Единица измерения

Характеристики приемника – оптические

Входная рабочая длина волны

л

1260

-

1620

нм

Средняя мощность приема

-

-

-1,0

дБм

Чувствительность приемника по
амплитуде оптической модуляции

-

-

-14,1

дБм

Чувствительность нагруженного
приемника по амплитуде оптиче-
ской модуляции[1]

-11,3

дБм

Максимальная входная мощность

RX-overload

-

-

-1

дБм

Коэффициент отражения

Rrx

-

-

-27

дБ

Подтверждение потери сигнала

-25

-

-

дБм

Отмена подтверждения потери
сигнала

-

-

-16

дБм

Гистерезис потери сигнала

0,5

-

-

дБ

Примечание

[1] Измерено по сигналу проверки на совместимость при частоте ошибок BER = 10

–12

.

Значе-

ния чувствительности в таблице относятся к измерениям системного уровня ошибок (BER),
включающим влияние цепей восстановления синхронизации и данных (CDR). Рекомендуется
обеспечивать дополнительно не менее 0,4 дБ, если измерения на уровне компонентов прово-
дятся без учета влияния цепей восстановления синхронизации и данных (CDR).

Характеристики приемника – электрические

Скорость передачи данных

Mra

-

10,3

11,3

Гбит/с

Перепады напряжения на диффе-
ренциальном выходе

Vout P-P

350

-

850

мВ

Время подъема/время падения

Tr / Tf

24

-

-

пс

Подтверждение потери сигнала

VOH

2

-

Vcc3+0,3-

В

Отрицание потери сигнала

VOL

0

-

+0,4

В

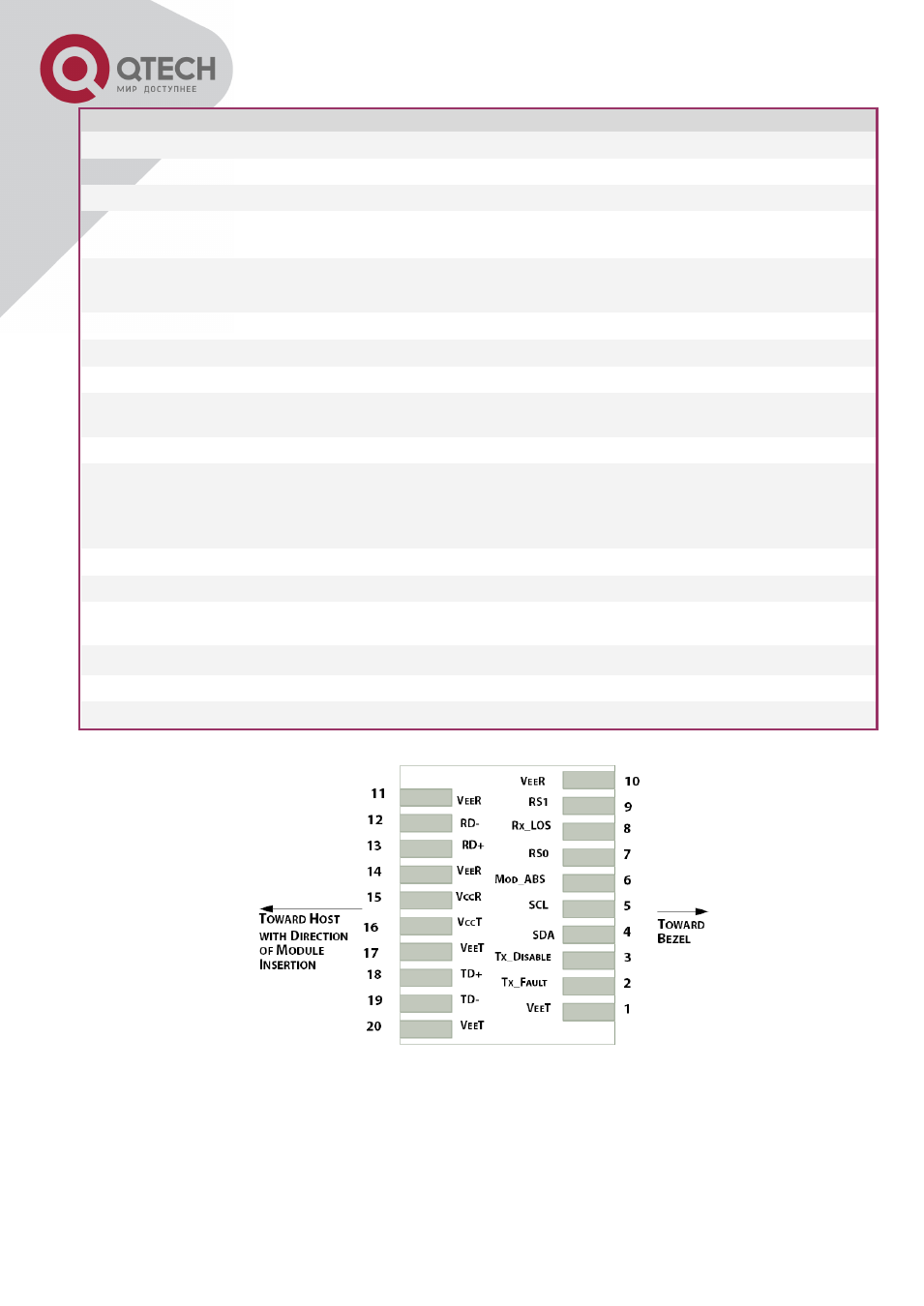

Рисунок 2.1. - Разводка контактов электрического подключения
