Инструкция по эксплуатации QTECH QSC-SFP+80G10D-xx
Страница 5
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
5
Параметр
Символ
Минимум
Типичный
Максимум
Единица измерения
Характеристики приемника – оптические
Входная рабочая длина волны
л
1260
-
1620
нм
Чувствительность приемника [1]
-
-
-24
дБм
Максимальная входная мощность
RX-overload
-
-
-8
дБм
Подтверждение потери сигнала
-34
-
-
дБм
Отмена подтверждения потери
сигнала
-
-
-24
дБм
Гистерезис потери сигнала
0,5
-
-
дБ
Примечание
[1] Измерено по сигналу проверки на совместимость при частоте ошибок BER = 10–12. Значе-
ния чувствительности в таблице относятся к измерениям системного уровня ошибок (BER),
включающим влияние цепей восстановления синхронизации и данных (CDR). Рекомендуется
обеспечивать дополнительно не менее 0,4 дБ, если измерения на уровне компонентов прово-
дятся без учета влияния цепей восстановления синхронизации и данных (CDR).
Характеристики приемника – электрические
Скорость передачи данных
Mra
-
10,3
11,3
Гбит/с
Перепады напряжения на диффе-
ренциальном выходе
Vout P-P
350
-
850
мВ
Время подъема/время падения
Tr / Tf
24
-
-
пс
Подтверждение потери сигнала
VOH
2
-
Vcc3+0.3-
В
Отрицание потери сигнала
VOL
0
-
+0,4
В

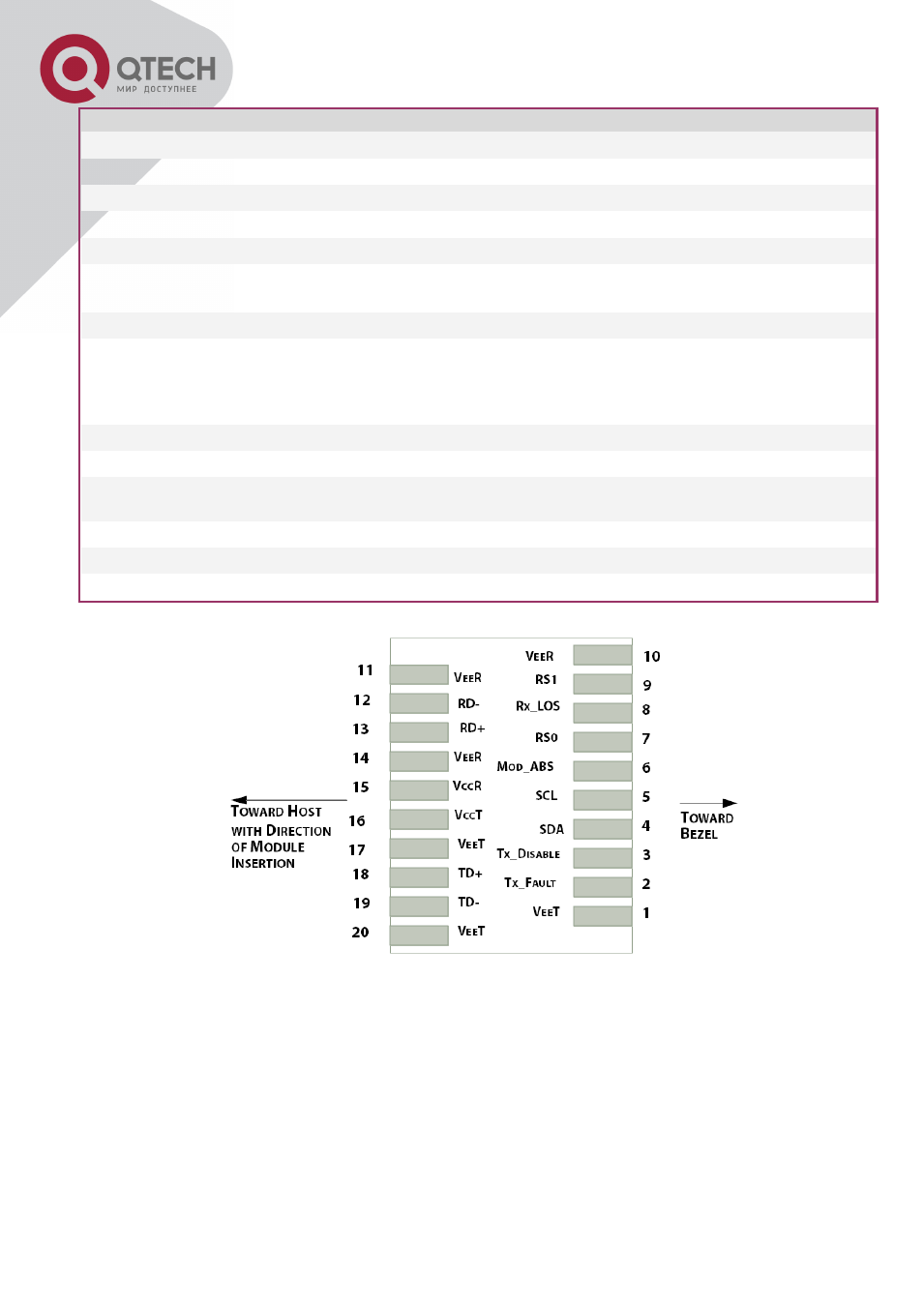

Рисунок 2.1. - Разводка контактов электрического подключения
