+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1

4

3.

ПОДКЛЮЧЕНИЕ

3.1

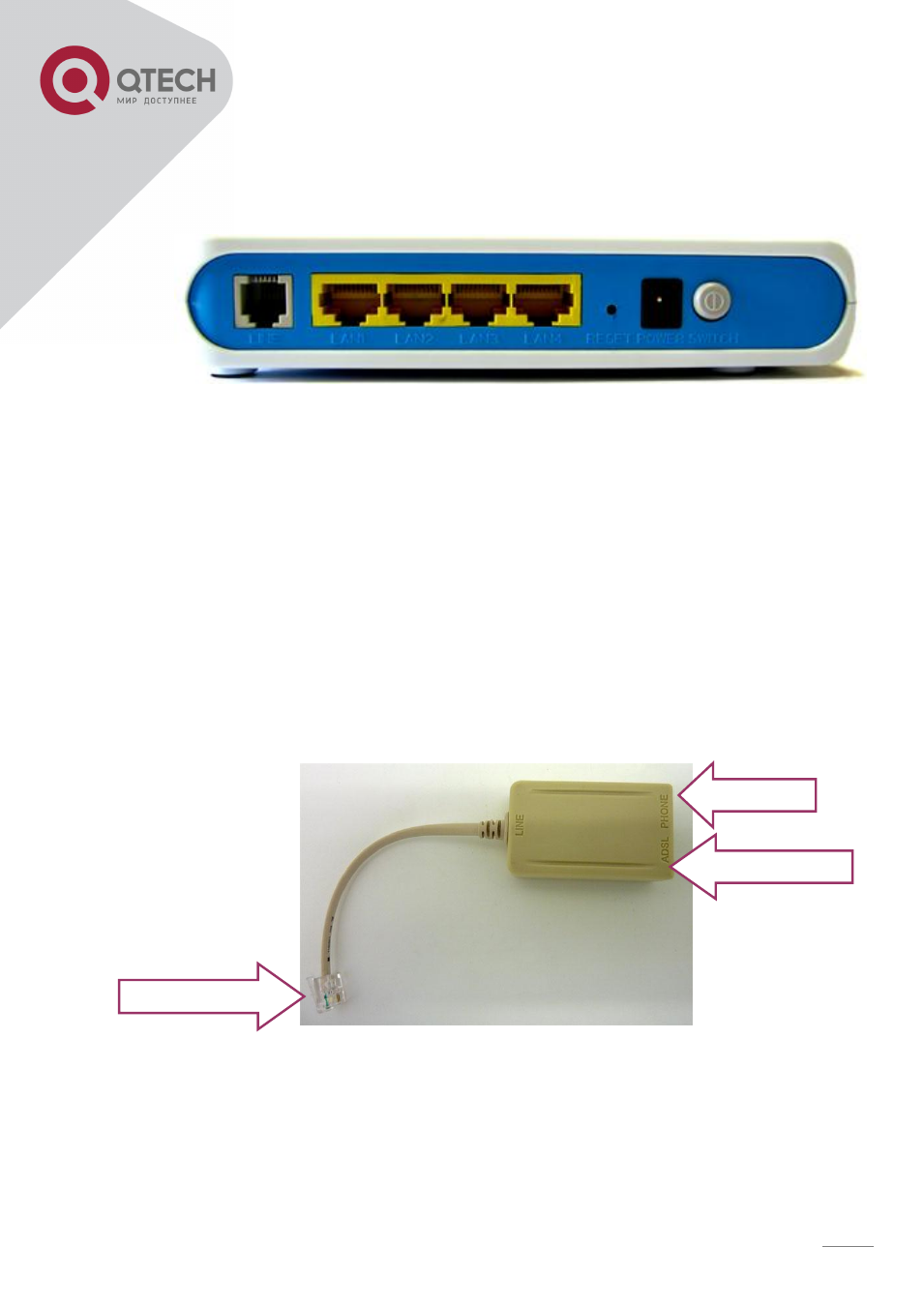

ЗАДНЯЯ ПАНЕЛЬ QDSL-1040

Line - RJ-11

порт ADSL для соединения с DSLAM

LAN1-4 - RJ-45

порт для 10/100 Base-T Ethernet LAN соединения с ПК

Rst -

кнопка Reset для возврата к стандартным настройкам

Power -

разъѐм питания

Switch

– кнопка Вкл./Выкл.



3.2

СОЕДИНЕНИЕ

Соедините line-порт QDSL-1040 и modem-порт сплиттера при помощи кабеля (5). Phone-порт

сплиттера предназначен для подключения телефона, а line-порт сплиттера должен быть соединѐн с

телефонной линией.

Кабель (5) к QDSL-1040

Телефон

Телефонная линия
