QTECH QWM-7220MSA-F10-M4-1U-F-LP-ХХ - Инструкция (Страница 5)

Руководство пользователя
2. Описание и работа изделия 5
www.qtech.ru
2. ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ
Оптические двухкаскадные усилители серии QWM-72XXMSA-F10-M4-1U-F-LP-ХХ (Ebrium
Doped Fiber Amplifier, «EDFA») предназначены для использования в сетях большой
протяженности или FTTH сетях.
Усилители производятся в 1U корпусах для 19'' стоек. Диапазон выходной оптической
мощности от 20 мВт до 1280 мВт (13 дБм ~ 31 дБм).
Серия эрбиевых волоконных усилителей, предназначена для использования в
одноканальных приложениях систем спектрального уплотнения. Усилители работают,
используя 3-е или 4-е окна стандартной полосы пропускания (С-полоса1528~1565нм).
В этой серии используется технология выравнивания коэффициента усиления, что
обеспечивает большую производительность устройства. Помимо этого, предоставляется
опция
подавления и контроля усиления для дальнейшего поддержания
производительности системы, несмотря на флуктуации длины волны.

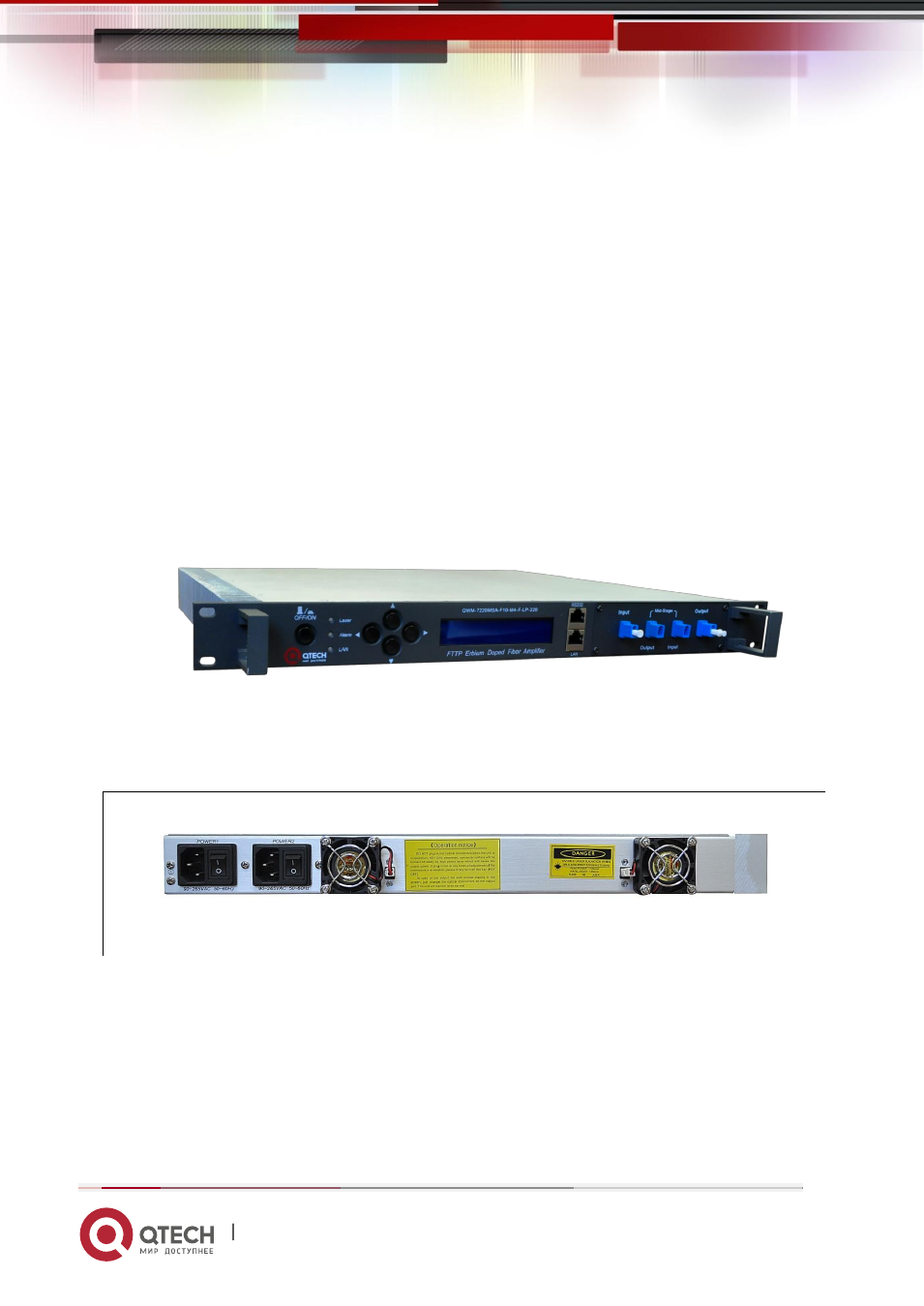

Рисунок 1 - Вид спереди
Рисунок 2 - Вид сзади
