4. ПЕРЕДНЯЯ ПАНЕЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ

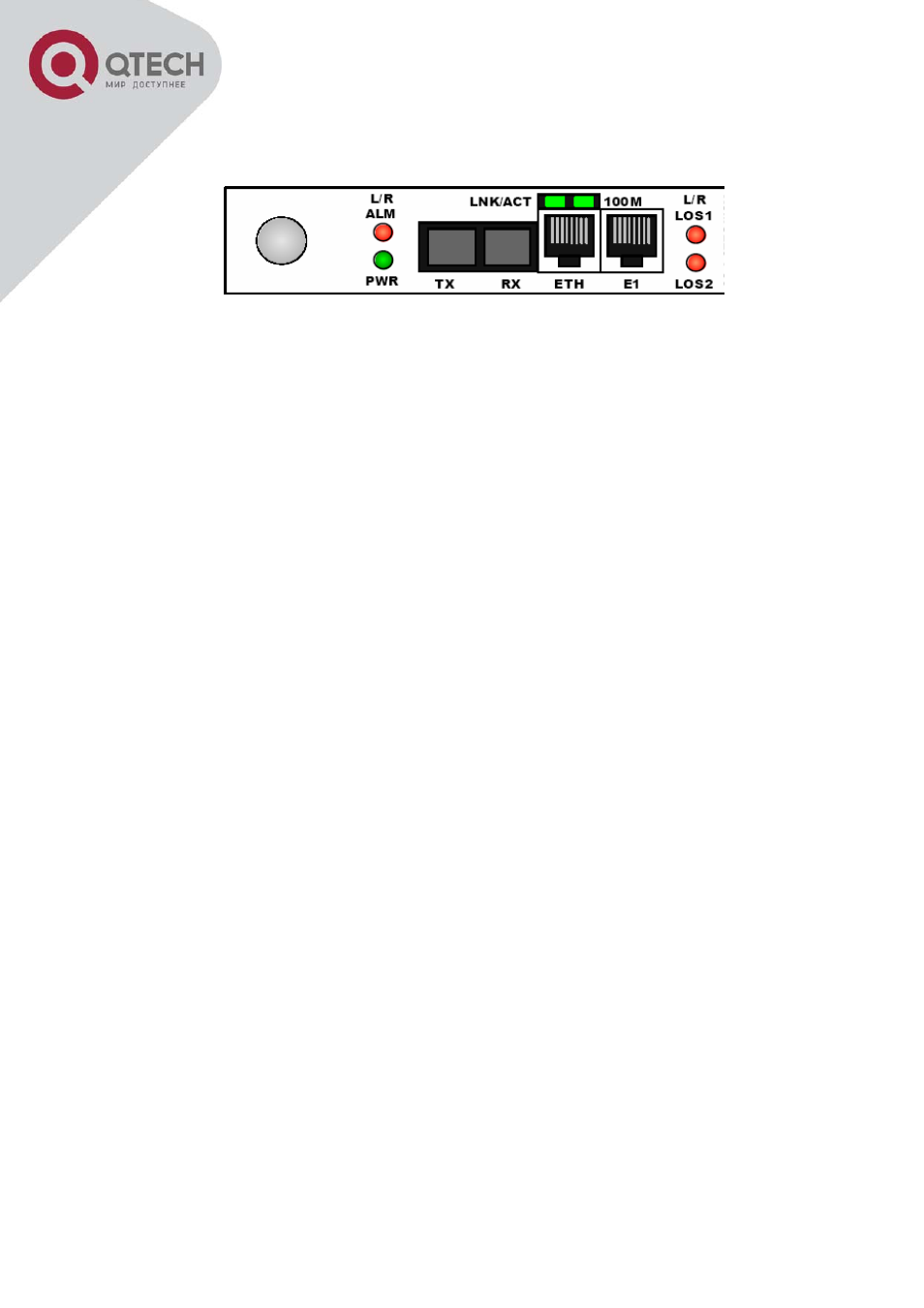

Рисунок 4 -1 Лицевая панель
На лицевой панели расположены светодиодные индикаторы
ПИТАНИЕ (PWR)
□ питание в норме
ИНДИКАТОРЫ СОСТОЯНИЯ ОПТИЧЕСКОЙ ЛИНИИ
L/R ALM. Красный индикатор загорается при наличии аварии на локальной или удаленной стороне:
отсутствие входного сигнала, потеря фрейма, превышение коэффициента ошибок BER уровня 10-3, и
уровня 10-6. Более детальная информацмя доступна через систему сетевого управления.
ИНДИКАТОРЫ СОСТОЯНИЯ ЛИНИИ ETHERNET
LNK/ACT. Зеленый индикатор горит при наличии соединения. Мигает при обмене данными
100M
o
ВКЛ: соединение установлено на скорости 100 Мбит/с
o
ВЫКЛ: соединение установлено на скорости 10 Мбит/с
ИНДИКАТОРЫ СОСТОЯНИЯ ЛИНИИ E1
L/R LOS1. Наличие аварии первого интерфейса Е1
o
ВКЛ: отсутствие входного сигнала или потеря фрейма на локальной стороне
o
МИГАЕТ: отсутствие входного сигнала или потеря фрейма на удаленной стороне
L/R LOS2. Наличие аварии второго интерфейса Е1
o
ВКЛ: отсутствие входного сигнала или потеря фрейма на локальной стороне
o
МИГАЕТ: отсутствие входного сигнала или потеря фрейма на удаленной стороне
