2 сплиттер, 3 аппаратные соединения – Инструкция по эксплуатации QTECH QDSL-1010 (1 порт Eth)
Страница 6
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
6

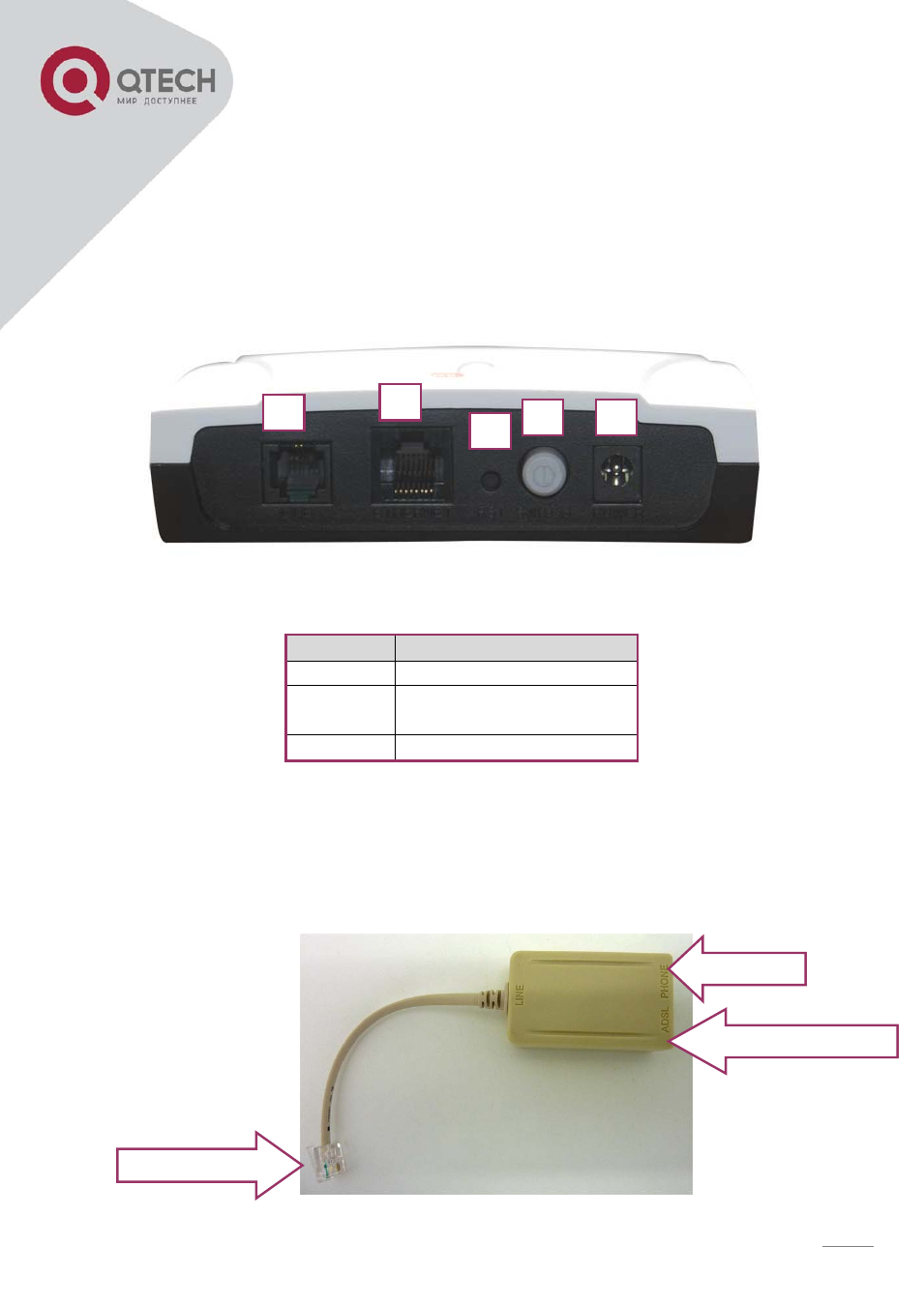

1. Line - RJ-11
порт ADSL для соединения с DSLAM
2. Ethernet - RJ-45
порт для 10/100 Base-T Ethernet LAN соединения с ПК
3. Rst -
кнопка Reset для возврата к стандартным настройкам
4. Switch –
кнопка Вкл./Выкл.
5. Power -
разъём питания
2.2.2
СПЛИТТЕР
Интерфейс
Назначение
LINE
Соединяется с телефонной линией
ADSL
Соединяется с портом LINE ADSL
маршрутизатора
PHONE
Соединяется с телефоном
2.3
АППАРАТНЫЕ СОЕДИНЕНИЯ
Соедините Line-порт QDSL-1000 и Modem-порт сплиттера при помощи кабеля (5).
Phone-
порт сплиттера предназначен для подключения телефона, а Line-порт сплиттера
должен быть соединён с телефонной линией.
Кабель (5) к QDSL-1000
Телефон
Телефонная линия
1
2
3
4
5
