Погашен: Норма.
LOF Красный Горит: Потеря фрейма на приеме оптического интерфейса.
Погашен: Норма.
5 LNK/ACT Зеленый Горит: Соединение установлено;
Мигает: Прием и передача данных;
Погашен: Соединение отсутствует;
FDX Зеленый Горит: Дуплекс;
Погашен: Полудуплекс.
6 Слот под SFP - Порт под SFP
7 LNK/ACT Зеленый Горит: Соединение установлено;
Мигает: Прием и передача данных;
Погашен: Соединение отсутствует;
FDX Зеленый Горит: Дуплекс;
Погашен: Полудуплекс.
8 Медный порт GE - Коннектор RJ-45
9
1000М Зеленый Горит: пропускная способность 1000Мбит/с
Погашен: Пропускная способность 100 или 10 Мбит/с.
100М Зеленый Горит: Пропускная способность 100 Мбит/с;
Погашен: Пропускная способность 10 Мбит/с.
10 SNMP Зеленый Горит: Соединение установлено;
Мигает: Прием и передача данных;
Погашен: Соединение отсутствует;
11 SNMP порт - Коннектор RJ-45
12 Console порт - Коннектор RJ-45
13
ALM Красный Горит: Авария;
Погашен: Нет аварии.
MAS Зеленый Горит: Режим master;
Погашен: Режим slave.
14 PWR1/2 Зеленый Горит: Питание включено (блок 1/2);
Погашен: Питание отключено (блок 1/2).
15 SYS Зеленый Мигает: Норма, устройство функционирует нормально;
Горит или погашен: программно-аппаратная ошибка.
PWR Зеленый Горит: Питание включено;
Погашен: Ошибка или питание выключено.
4.2. ТЫЛЬНАЯ ПАНЕЛЬ

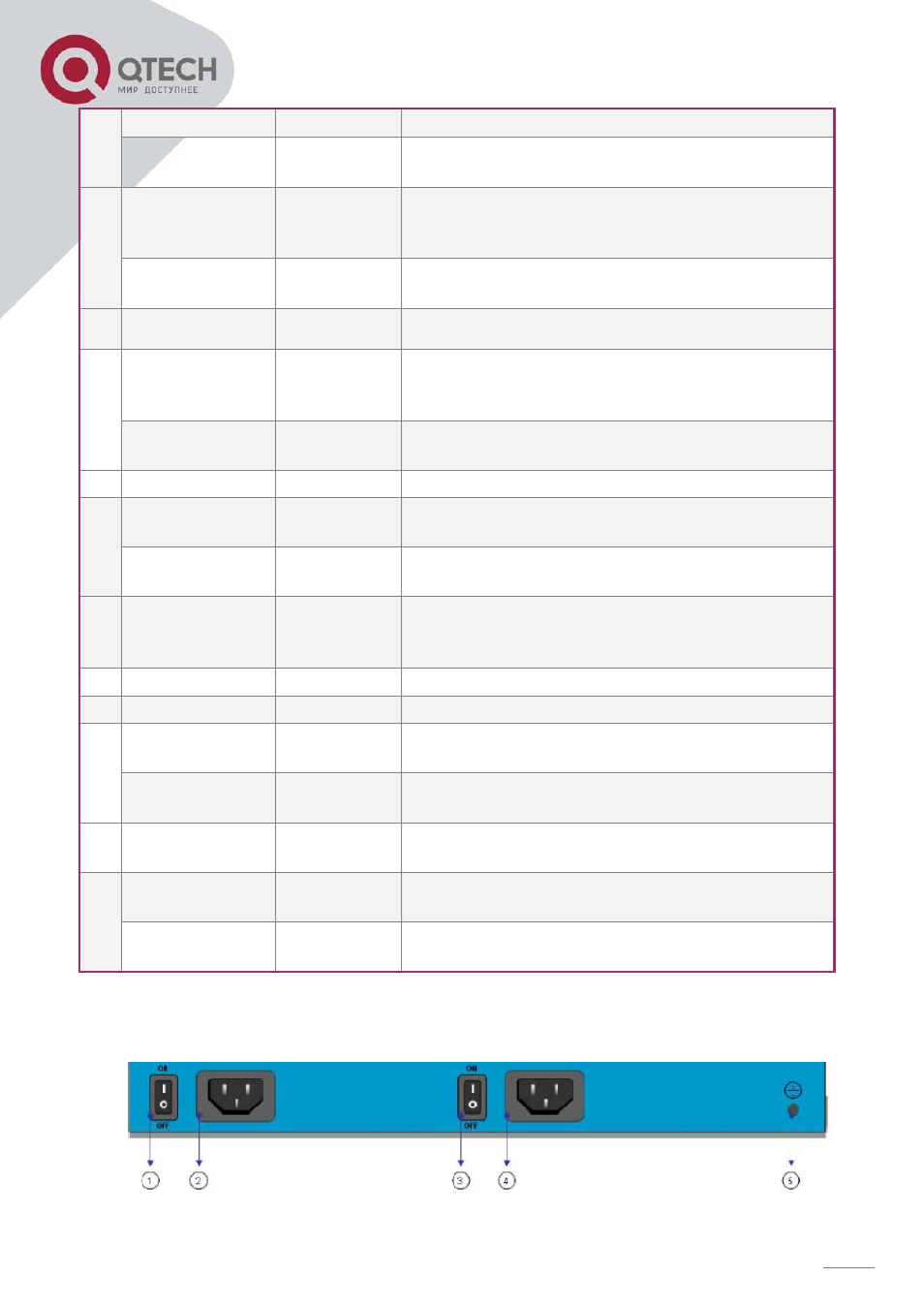

Рисунок 4.2.1 – Тыльная панель агрегатора.
