16

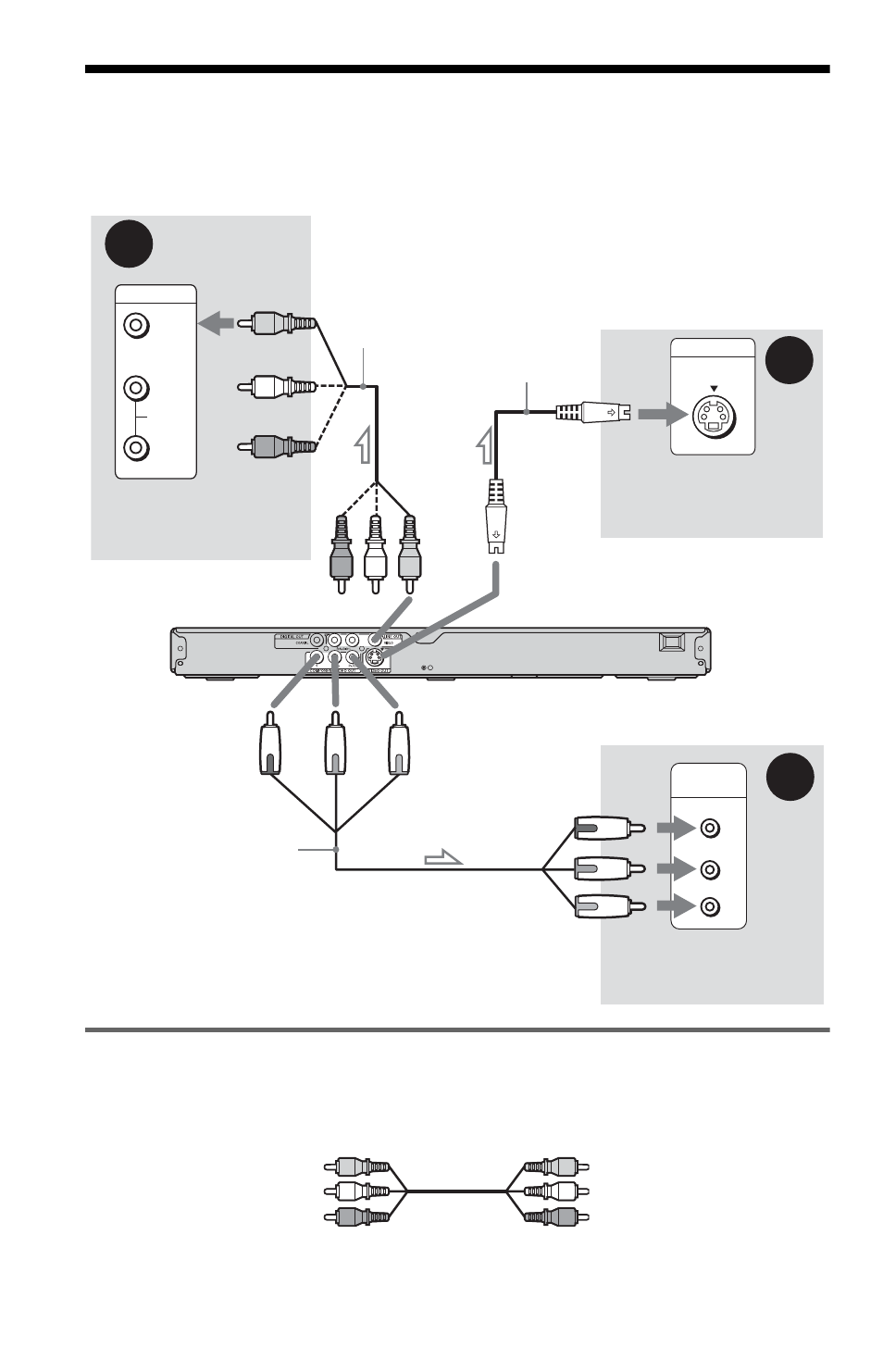

Пункт 3: Подсоединение видеокабелей
Подключите проигрыватель к телевизору, проектору или усилителю (ресиверу) AV с
помощью видеокабеля. Выберите одну из схем - A - C - в зависимости от входного
разъема на телевизоре, проекторе или усилителе (ресивере) AV.
A
Подключение к видеовходу
Подсоедините желтый штекер соединительного аудио-/видеокабеля (не
прилагается) к желтому гнезду (видео). Получится изображение стандартного
качества.
A
VIDEO
AUDIO
INPUT
L
R
C
P
R
/C
R
P
B
/C
B
Y
COMPONENT
VIDEO IN
B
INPUT
S VIDEO
Аудио-/
видеокабель
(не прилагается)
(желтый)
Телевизор, проектор или
усилитель (ресивер) AV
к гнезду LINE OUT (VIDEO)
l: Направление сигнала
Проигрыватель CD/DVD
(желтый)
Кабель S VIDEO
(не прилагается)
Телевизор, проектор или
усилитель (ресивер) AV
к гнезду S VIDEO OUT
Телевизор, проектор или
усилитель (ресивер) AV
к гнездам COMPONENT VIDEO OUT
Кабель
компонентного
видеосигнала
(не прилагается)
(зеленый)
(синий)
(красный)
(зеленый)
(красный)
(синий)
Желтый
Белый (левый - L)
Красный (правый - R)
Желтый
Белый (левый - L)
Красный (правый - R)
