Русский - 16
П
редупреждения
Выход HDMI OUT
ЦИФРОВОЙ АУДИОВЫХОД (ОПТИЧЕСКИЙ)
Для подсоединения к усилителю с разъемом
оптического цифрового аудио входа.
ЦИФРОВОЙ АУДИОВЫХОД
(КОАКСИАЛЬНЫЙ)
Для подсоединения к усилителю с разъемом
коаксиального цифрового аудио входа.
АУДИОВЫХОД
Для соединения с аудиовходом внешнего
оборудования с использованием кабелей для
аудиосигнала.
ВИДЕОВЫХОД
Для соединения со входом внешнего
оборудования с использованием кабеля для
видеосигнала.
1.
2.
3.
4.
5.

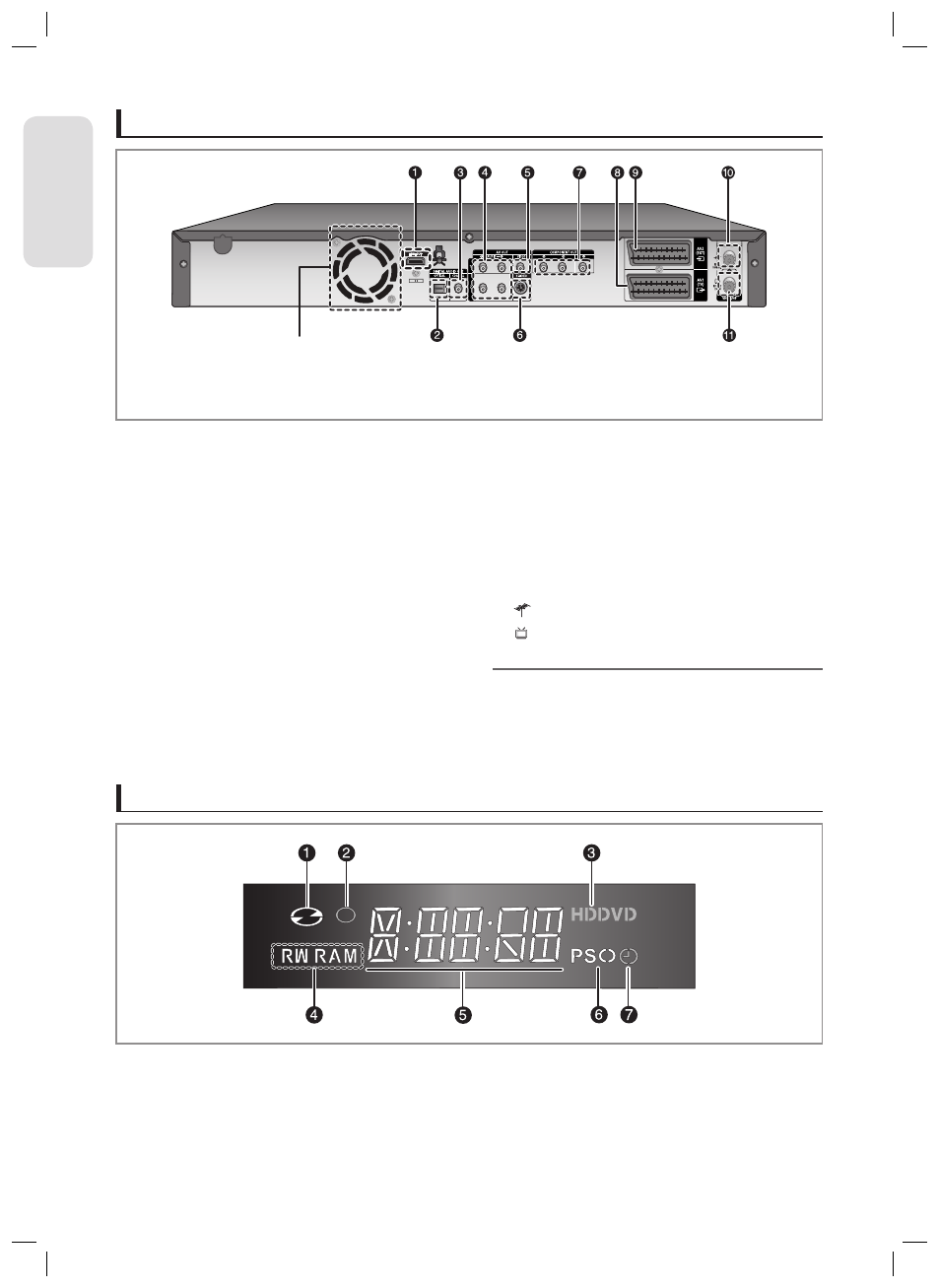

Задняя панель
ВЫХОД S-VIDEO
Для соединения со входом внешнего
оборудования с использованием кабеля S-
Video.
ВЫХОД КОМПОНЕНТНОГО ВИДЕОСИГНАЛА
Подключение к оборудованию, имеющему
видеовход компонента.
ВЫХОДНОЙ РАЗЪЕМ AV1 (TV) ТИПА СКАРТ
ВХОДНОЙ РАЗЪЕМ AV2 (EXT) ТИПА СКАРТ
Входной разъем для антенны
Выходной ВЧ-разъем для подключения
к телевизору
Через выходной ВЧ-разъем для подключения к
телевизору передается только сигнал с антенного
входа, но не передается сигнал, воспроизводимый с
диска DVD. Чтобы просматривать диски DVD на
вашем телевизоре, вы должны подключить аудио/
видео кабели или кабель с разъемами СКАРТ.
6.
7.
8.
9.
10.
11.
M
Вентилятор
Вентилятор всегда вращается при включенном питании.
При установке изделия обеспечьте как минимум 10 см свободного
пространства со всех сторон от вентилятора.
Загорается, когда загружен диск.
Загорается в режиме записи.
Загорается, когда выбран HDD/DVD.
Загораются, когда загружен диск DVD-RAM/
±RW/±R.
1.
2.
3.
4.
Индикатор времени воспроизведения/часов/
текущего состояния рекордера.
Загорается в режиме прогрессивной развертки.
Загорается, когда установлен режим записи по
таймеру.
5.
6.
7.
Дисплей на передней панели
