4
XV-N315B/XV-N316S/XV-N310B/XV-N312S/XV-N210B/XV-N212S/GNT0040-015A/Russian
По
дгот
ов
ка
Подключения
Перед началом эксплуатации проигрывателя Вы должны
подключить его к телевизору и/или к усилителю.
Перед началом подключений
• Не подключайте кабель питания до тех пор, пока все
подключения не будут завершены.
• Подключите разъем VIDEO OUT проигрывателя
непосредственно к видео входу Вашего телевизора.
Подключение разъема VIDEO OUT проигрывателя к
телевизору через видеомагнитофон может вызвать
трудности при просмотре дисков, защищенных от
копирования. При подключении проигрывателя к
интегрированной теле/видео системе также возможны
затруднения.
Подключение к телевизору

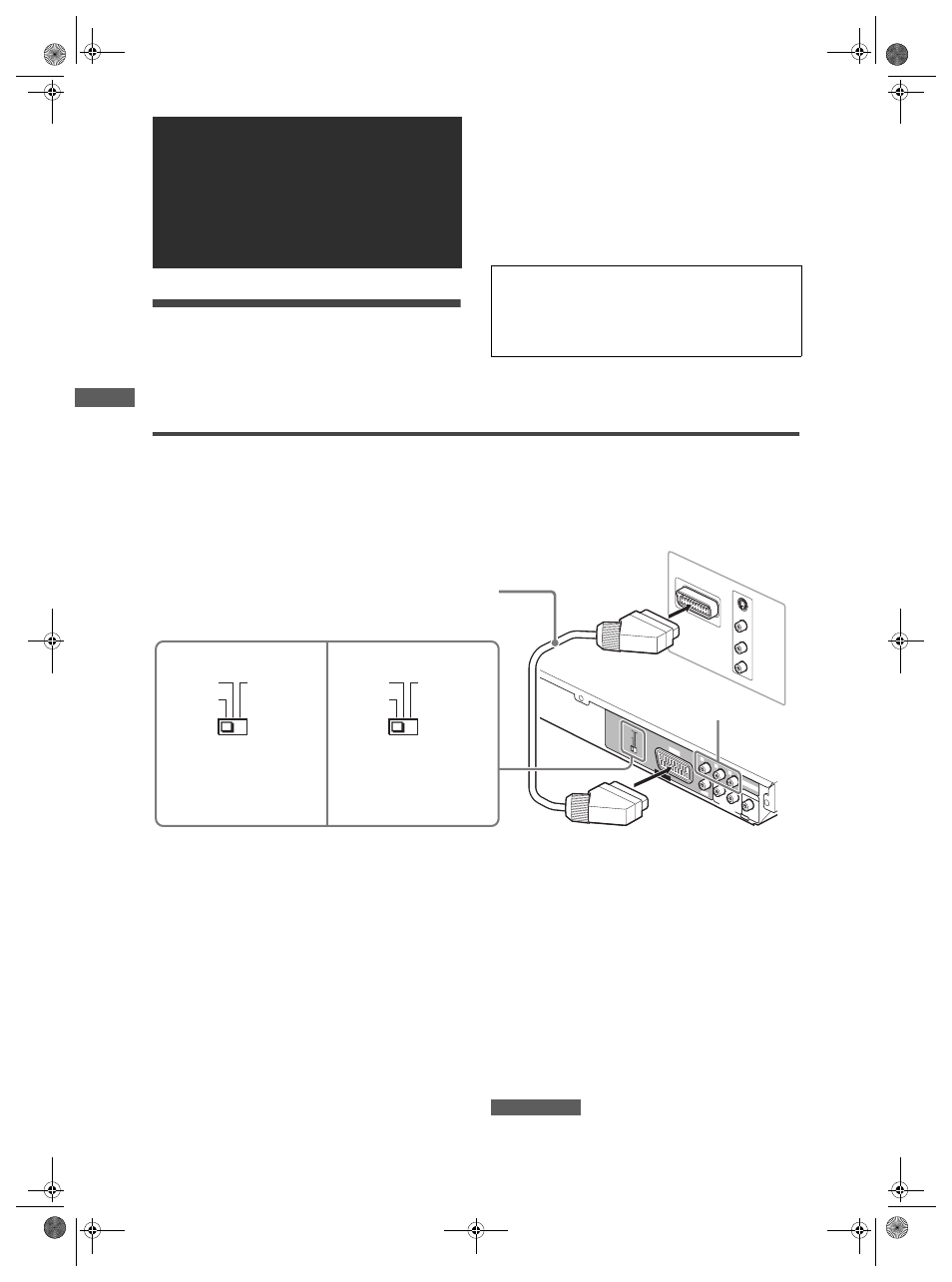

A Подключение телевизора с разъемом SCART
Вы можете приступить к эксплуатации устройства, просто
подключив его к телевизору при помощи 21-контактного
кабеля SCART.
Настройка переключателя (для XV-N210B/XV-N212S)
При подключении проигрывателя к телевизору при помощи
разъема SCART установите переключатель COMPOSITE -
Y/C - RGB/COMPOSITE в соответствии с типом Вашего
телевизора.
• Если Ваш телевизор совместим только с композитным
видео сигналом:
Установите переключатель в положение “COMPOSITE”.
• Если Ваш телевизор совместим с сигналом Y/C:
Установите этот переключатель в положение “Y/C”.
Качество изображения при этом улучшится.
• Если Ваш телевизор совместим с сигналом RGB:
Установите переключатель в положение “RGB/COMPOSITE”.
• Если Ваш телевизор совместим с сигналами RGB и Y/C,
установите переключатель в положение “RGB/COMPOSITE”.
Иначе изображение будет выводиться на экран некорректно.
Настройка переключателя (для XV-N310B/XV-N312S/
XV-N315B/XV-N316S)
При подключении проигрывателя к телевизору при помощи
разъема SCART установите переключатель COMPONENT/
COMPOSITE - Y/C - RGB/COMPOSITE в соответствии с
типом Вашего телевизора.
• Если Ваш телевизор совместим только с композитным
видео сигналом:
Установите переключатель в положение “COMPONENT/
COMPOSITE” или “RGB/COMPOSITE”.
• Если Ваш телевизор совместим с сигналом Y/C:
Установите этот переключатель в положение “Y/C”.
Качество изображения при этом улучшится.
• Если Ваш телевизор совместим с сигналом RGB:
Установите переключатель в положение “RGB/COMPOSITE”.
• Если Ваш телевизор совместим с сигналами RGB и Y/C,
установите переключатель в положение “RGB/COMPOSITE”.
Иначе изображение будет выводиться на экран некорректно.
ПРИМЕЧАНИЕ
Не соединяйте различные устройства сразу несколькими
способами.
Подготовка
• В приведенных ниже инструкциях слово “Телевизор”
может быть заменено на “монитор” или ”проектор”.
• Так как названия разъемов в различных устройствах
зачастую различаются, тщательно ознакомьтесь с
инструкциями, полученными с подключаемыми
устройствами.
RIG HT
LEFT
AU DIO
VIDEO
S-VIDEO
IN
IN
RIGH T
LEF T
VIDEO
COAXIAL
DIGIT AL OUT
P R
P B
Y
VIDEO
OUT
AUDIO OUT
AV OU
T
COMPON
ENT
RGB/COMPOSITE Y/C
COMPOSITE
RGB/COMPOSITE Y/C
COMPONENT
/COMPOSITE
ТВ
Этот
проигрыватель
Кабель SCART (не входит в комплект)
Только для XV-N310B/
XV-N312S/XV-N315B/XV-N316S
См. “Настройка
переключателя (для XV-
N210B/XV-N212S)” ниже. См. “Настройка
переключателя
(для XV-N310B/XV-N312S/
XV-N315B/XV-N316S)” ниже.
;91%;916 ;91%;916/
XV-N315B/XV-N316S
