8

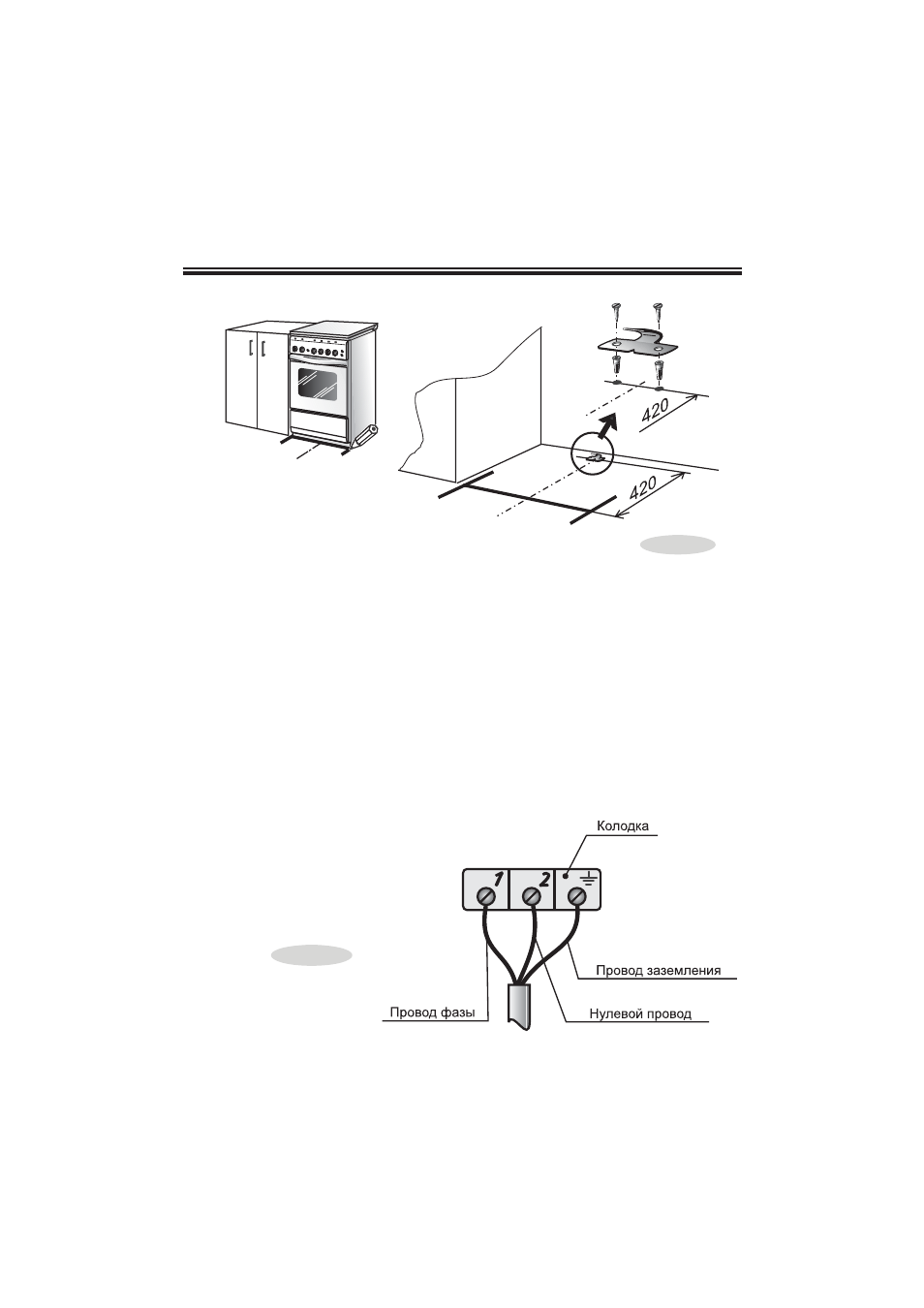

Приставить кронштейн и отметить на полу
крепежные отверстия.
Если пол деревянный, просверлить отверстия диаметром 3 мм.
В остальных случаях просверлить отверстия диаметром 8 мм, вставить
дюбели.
Закрепить кронштейн шурупами.
Поставить плиту на место, задвинув ее до зацепления кронштейна с
отверстием в задней стенке.
Выставить плиту регулировочными ножками по уровню (при необходимости).
В процессе выравнивания можно выдвинуть плиту на расстояние до 5 мм.
5.2 ПОДКЛЮЧЕНИЕ
Плита имеет шнур питания с вилкой и комплектуется розеткой.
Схема электрических соединений выполнена для однофазной сети
напряжением 220 - 230 В.
Подключение должно быть выполнено согласно схемы (рис. 4 и 5).
Схема подключения
шнура питания к плите
Рис. 3
Рис. 4
2140.00.0.000
РЭ
