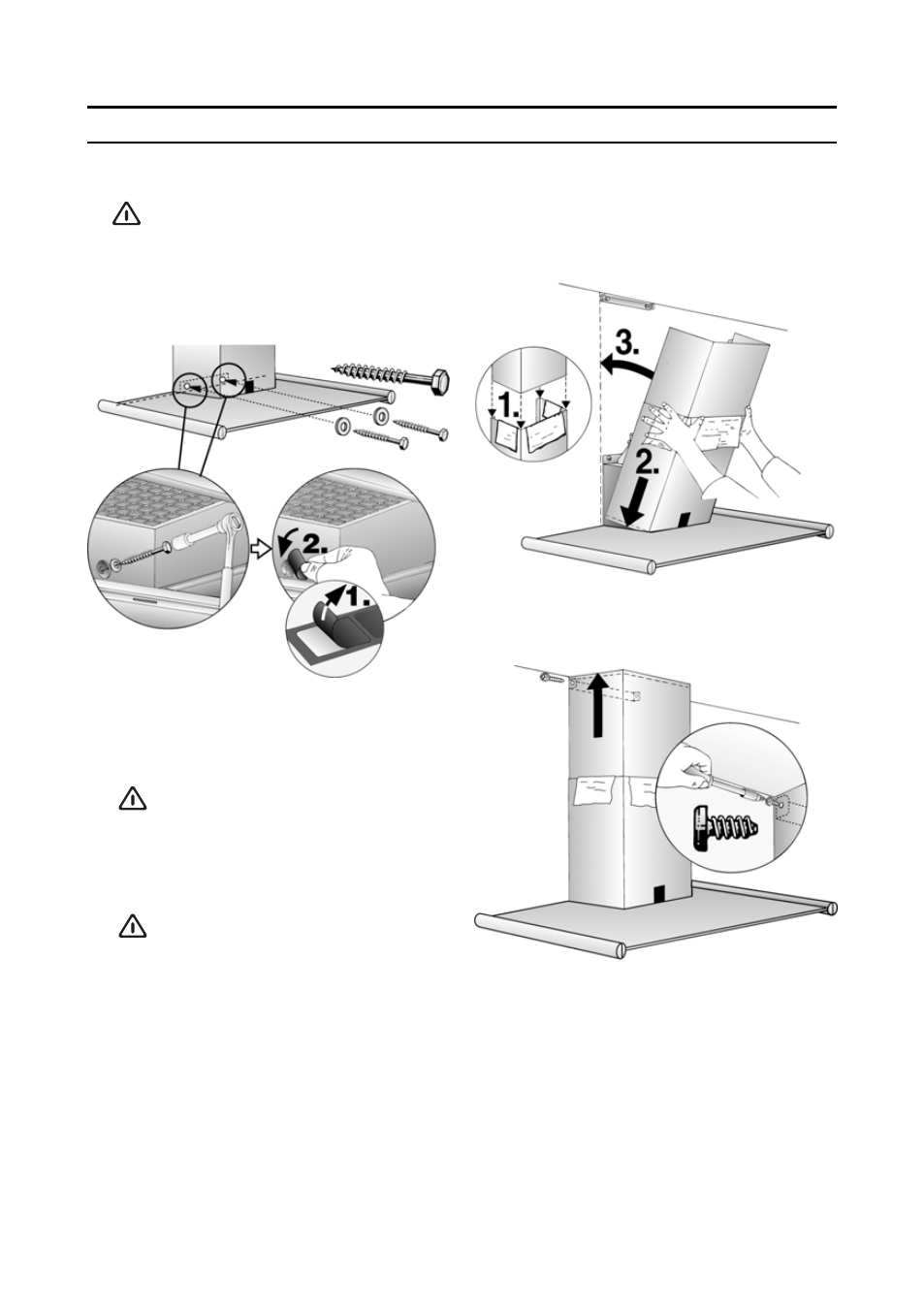

13. Вставьте полную вытяжную трубу под уг
лом в стеклянный экран и поверните ее
назад.
Внимание! отверстия на вытяжной тру
бе должны находиться точно над выклю
чателем.
14. Осторожно выдвиньте верхнюю секцию
обшивки вытяжной трубы вверх и с бо
ков привинтите двумя винтами к уголку.
15. Установите на место жиропоглощающий
фильтр (см. инструкцию по эксплуата
ции).
Монтаж
7. Ввинтите два нижних винта с шестигран
ной головкой.
Если при завинчивании шурупа ока
зывать давление на стеклянный экран,
стекло может разбиться.
8. Наклейте защитную пленку на отверстия
для двух нижних крепежных шурупов в за
щитной решетке.
9. Подсоедините трубу для вывода воздуха.
10. Подключите вытяжку к электропитанию.
11.Снимите защитную пленку с обеих сек
ций обшивки вытяжной трубы.
Старайтесь избежать повреждений
чувствительных поверхностей из нержа
веющей стали.
12. Задвиньте верхнюю секцию обшивки вы
тяжной трубы (пазы внизу) в нижнюю
секцию.
При вставлении секций одну в дру
гую старайтесь их не поцарапать, для
чего, например, установите в качестве
защиты монтажные шаблоны по кра
ям нижней секции обшивки вытяжной
трубы.
