Монтаж – Инструкция по эксплуатации Miele DA 5190 W EXT
Страница 27
a 3 монтажных листа
для монтажа трубы вытяжки.
b 2 хомута шланга отвода воздуха
для закрепления воздуховода.
c 1 переходной штуцер
для воздуховода C 125 мм (отсут-
ствует у приборов модельного ряда
...EXT).
d 1 невозвратный клапан
для установки в выдувном штуцере
моторного узла (только для режима
отвода воздуха; отсутствует у при-
боров модельного ряда ...EXT).
e Телескопический держатель для
крепления вытяжки к стене.
f Монтажный комплект для рабо-
ты в режиме циркуляции
Включает в себя поворотный патру-
бок и алюминиевый шланг (не вхо-
дит в комплект поставки, дополни-
тельно приобретаемая принадлеж-
ность, см. "Технические данные").

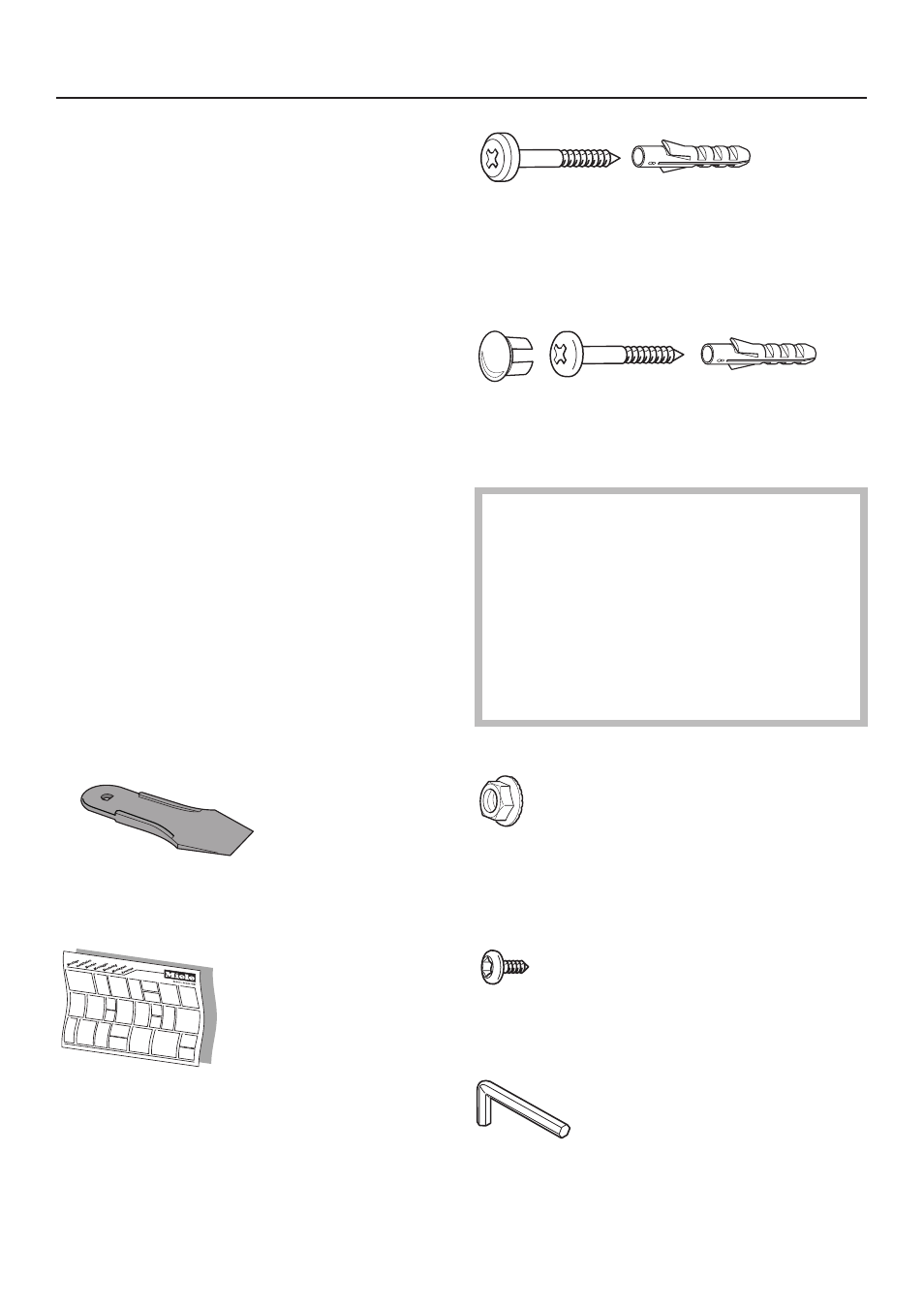

1 шпатель
для демонтажа трубы вытяжки
Инструкция по монтажу
6 шурупов 5 x 40 мм и
6 дюбелей S 8 для крепления держа-
теля к стене.
1 шуруп 5 x 40 мм с небольшой
шляпкой, 1 дюбель S8, 1 колпачок
для дополнительной фиксации экрана
вытяжки.
Шурупы и дюбели пригодны для
монтажа при сплошной каменной
кладке здания.
Для других конструкций стен ис-
пользуйте подходящий крепежный
материал.
Обратите внимание на достаточ-
ную несущую способность стены.
2 гайки M 6
с зубчатым венцом для крепления
корпуса вытяжки.
2 шурупа 3,9 x 7,5 мм
для крепления трубы вытяжки.
1 ключ
с внутренним шестигранником для ре-
гулировки корпуса вытяжки по высоте
Монтаж
27
