Miele DA 2270 - Инструкция (Страница 27)

Подготовка к режиму отвода
воздуха

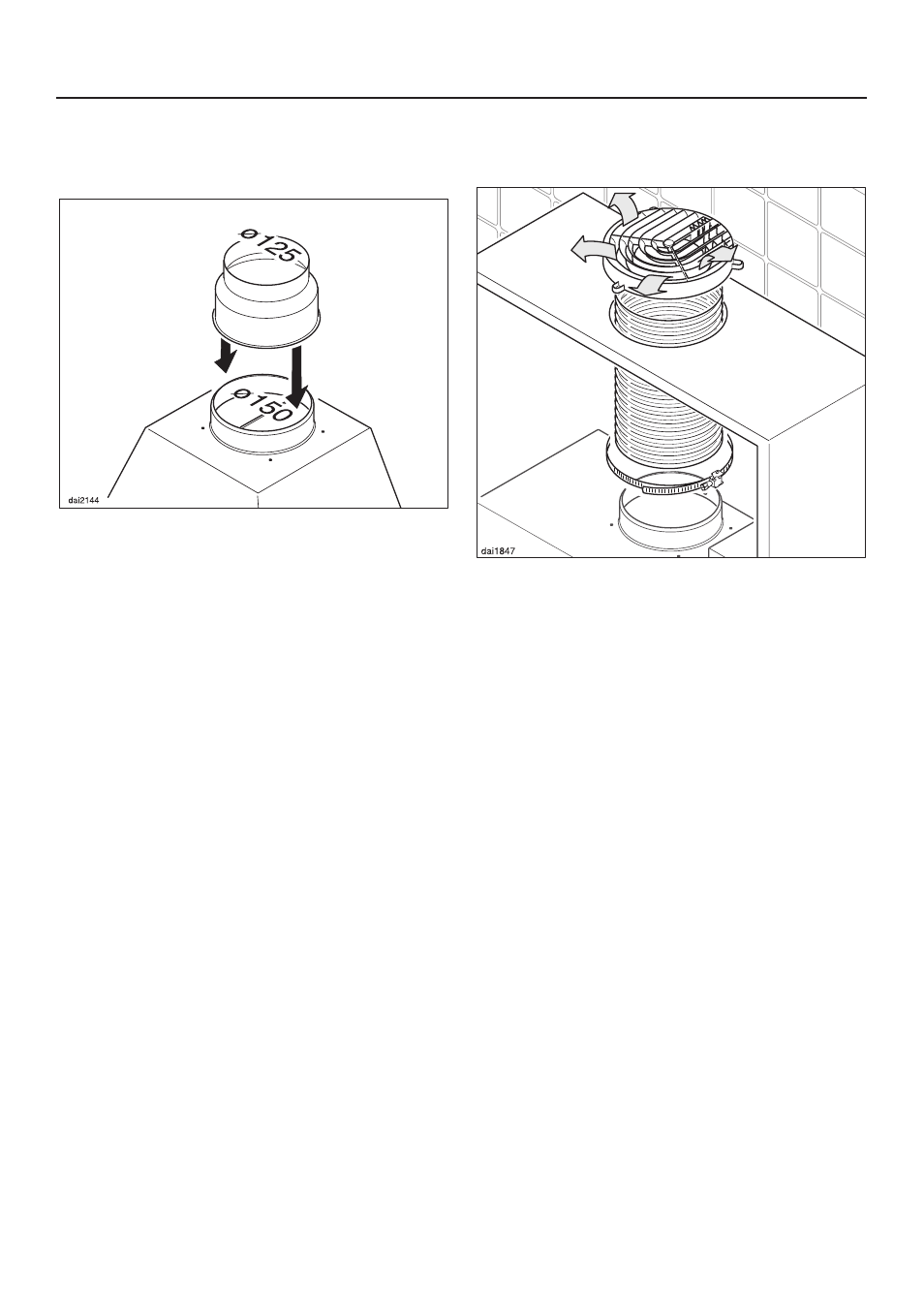

^ Вытяжка преназначена для эксп-
луатации с воздуховодом C 150 мм.
На тот случай, когда по техническим
причинам может использоваться
только воздуховод C 125 мм, прила-
гается переходный штуцер (см. так-
же главу "Воздуховод") .
Перед монтажом воздуховода пере-
ходный штуцер надеть на выпуск-
ной патрубок.
^ Прикрепите шланг отвода воздуха с
помощью хомута к выпускному пат-
рубку и проведите дальнейшие ра-
боты по подключению отвода воз-
духа (см. главу "Воздуховод").
Работа в режиме циркуля-
ции
Для эксплуатации вытяжки в режиме
циркуляции мы рекомендуем использо-
вать соответствующий монтажный
комплект, который можно приобрести
в специализированном магазине или
сервисной службе (см. главу "Техничес-
кие характеристики").
В него входят шланг, выходная венти-
ляционная решетка, хомут для закреп-
ления выпускного патрубка вытяжки.
Кроме того, Вам потребуется 2 уголь-
ных фильтра (см. главу "Технические
характеристики").
Невозвратный клапан при работе вы-
тяжки в режиме циркуляции не исполь-
зуется.
^ Набор для модификации монтирует-
ся соответственно ситуации по
встраиванию.
Следите, чтобы направляющие ре-
шетки были обращены к центру по-
мещения, а не непосредственно к
стене или потолку.
Монтаж
27
