Монтаж – Инструкция по эксплуатации Miele DA 289-4 EXT
Страница 25
a 3 монтажных листа
для монтажа трубы вытяжки.
b Верхний держатель
для крепления телескопической
трубы к стене.
c Средний держатель
для крепления телескопической
трубы к стене.
d 2 хомута шланга отвода воздуха
для крепления воздуховода.
e 1 переходной штуцер для возду-
ховода C 125 мм (отсутствует у при-
боров модельного ряда ...EXT).
f 1 невозвратный клапан для уста-
новки в выдувном штуцере мотор-
ного узла (отсутствует у приборов
модельного ряда ...EXT).

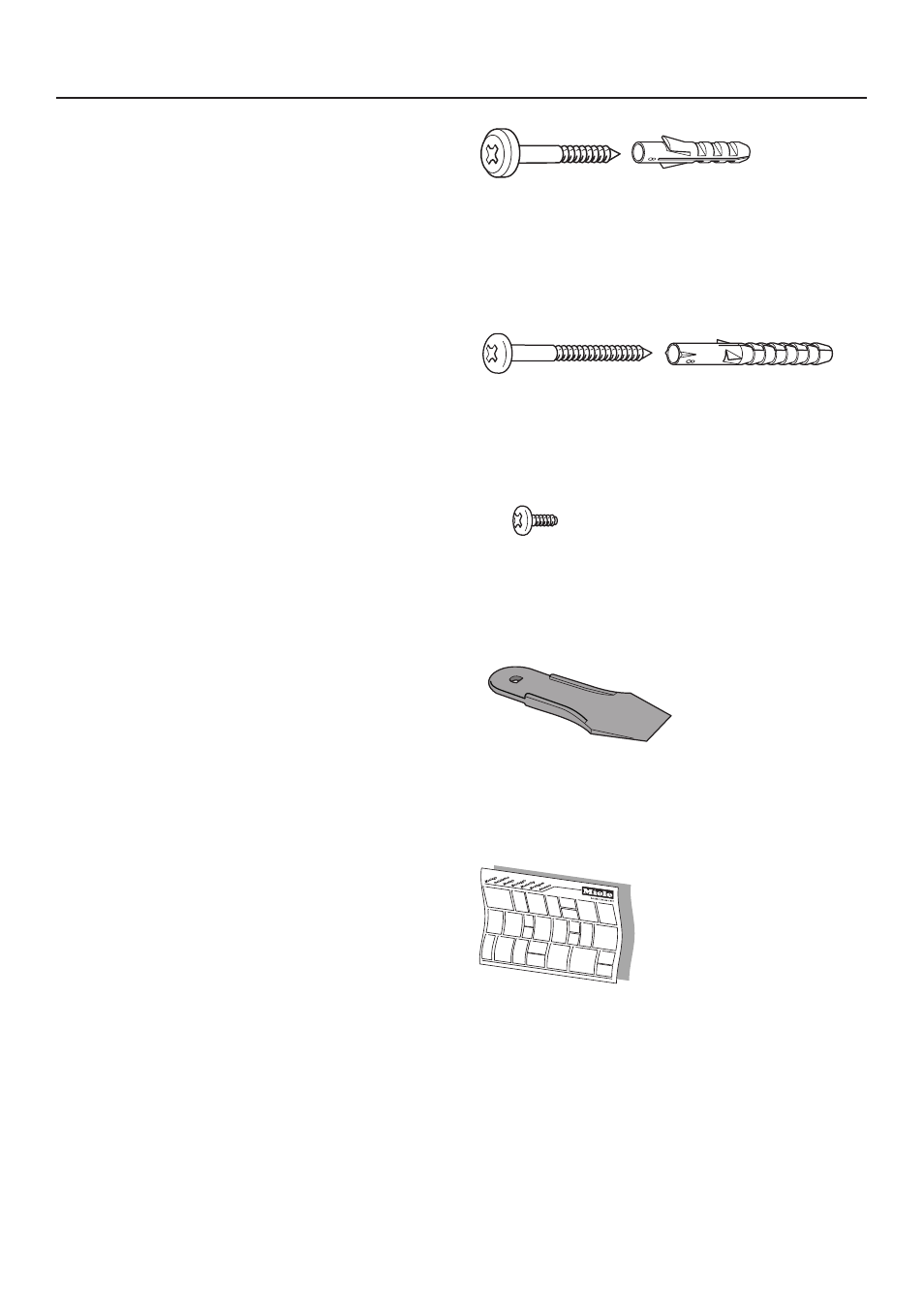

5 шурупов 5 x 40 мм с большой го-
ловкой и
5 дюбелей S 8 для фиксации
держателей и прибора.
2 шурупа 5 x 60 мм и
2 дюбеля S 8 R 60 для крепления
прибора
6 шурупов 3,5 x 9,5 мм для крепле-
ния корпуса вытяжки и блока фильт-
ра
1 монтажная лопатка для замены
галогенных ламп и демонтажа трубы
вытяжки.
Инструкция по монтажу
Монтаж
25
