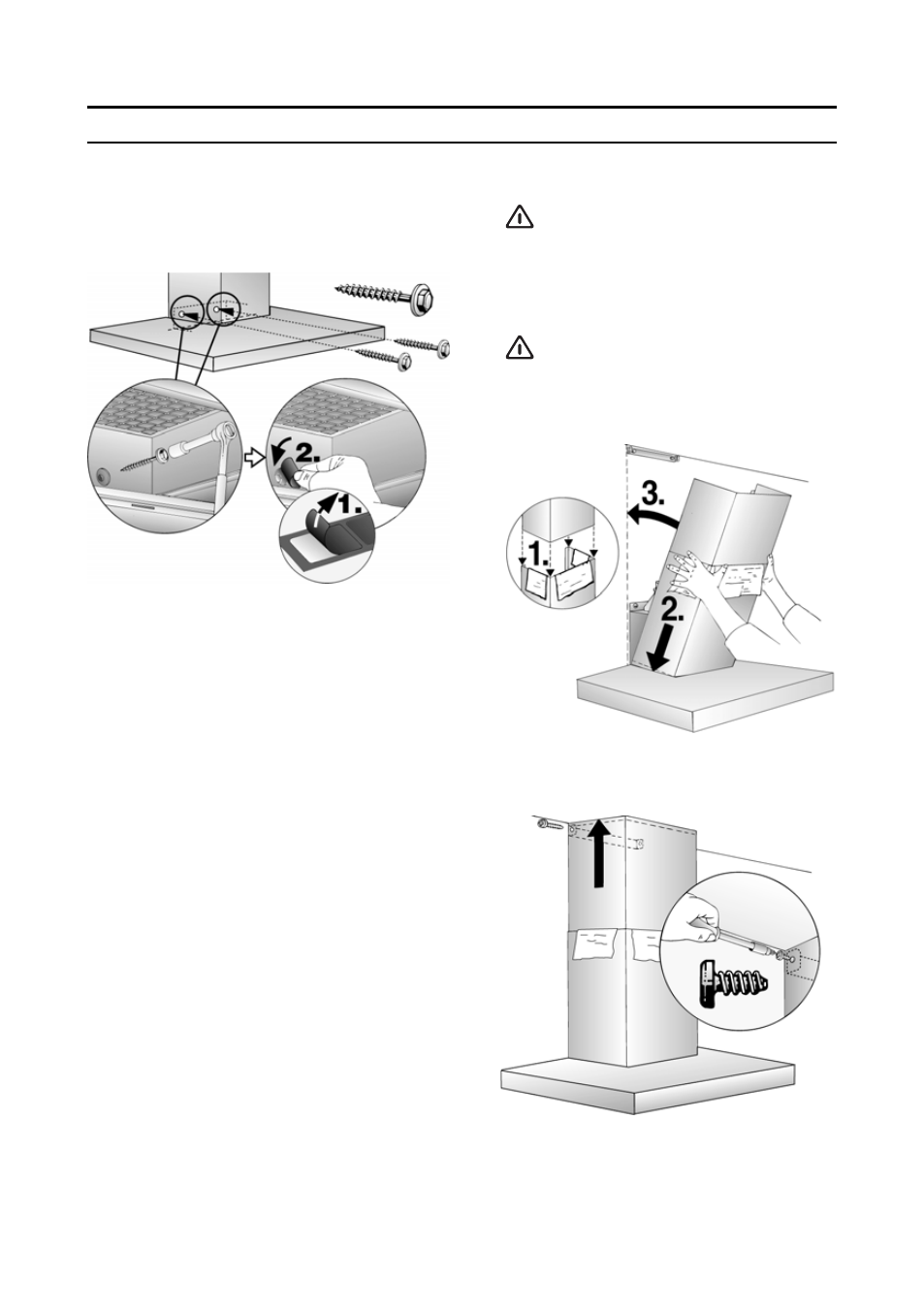

7. Ввинтите два нижних винта с шестигран
ной головкой.
8. Наклейте защитную пленку на отверстия
для двух нижних крепежных шурупов в за
щитной решетке.
Монтаж
11.Снимите защитную пленку с обеих сек
ций обшивки вытяжной трубы.
Старайтесь избежать повреждений
чувствительных поверхностей.
12. Соедините обе секции обшивки вытяж
ной трубы (разрезы в верхней секции
должны быть направлены вниз) и вставь
те их в отверстие в вытяжке.
При вставлении секций одну в дру
гую старайтесь их не поцарапать, для
чего, например, установите в качестве
защиты монтажные шаблоны по кра
ям нижней секции обшивки вытяжной
трубы.
9. Подсоедините трубу для вывода воздуха.
10.Подключите вытяжку к электропитанию.
13. Выдвиньте верхнюю секцию обшивки и
прикрепите ее с боковых сторон двумя
винтами к монтажным скобам.
14. Установите на место жиропоглощающий
фильтр (см. инструкцию по эксплуата
ции).
