8. Ввинтите два нижних болта с шестигран
ной головкой.
Если при завинчивании болтов ока
зывать давление на стеклянный экран,
стекло может разбиться.
9. Наклейте защитную пленку на отверстия
для двух нижних крепежных болтов в за
щитной решетке.

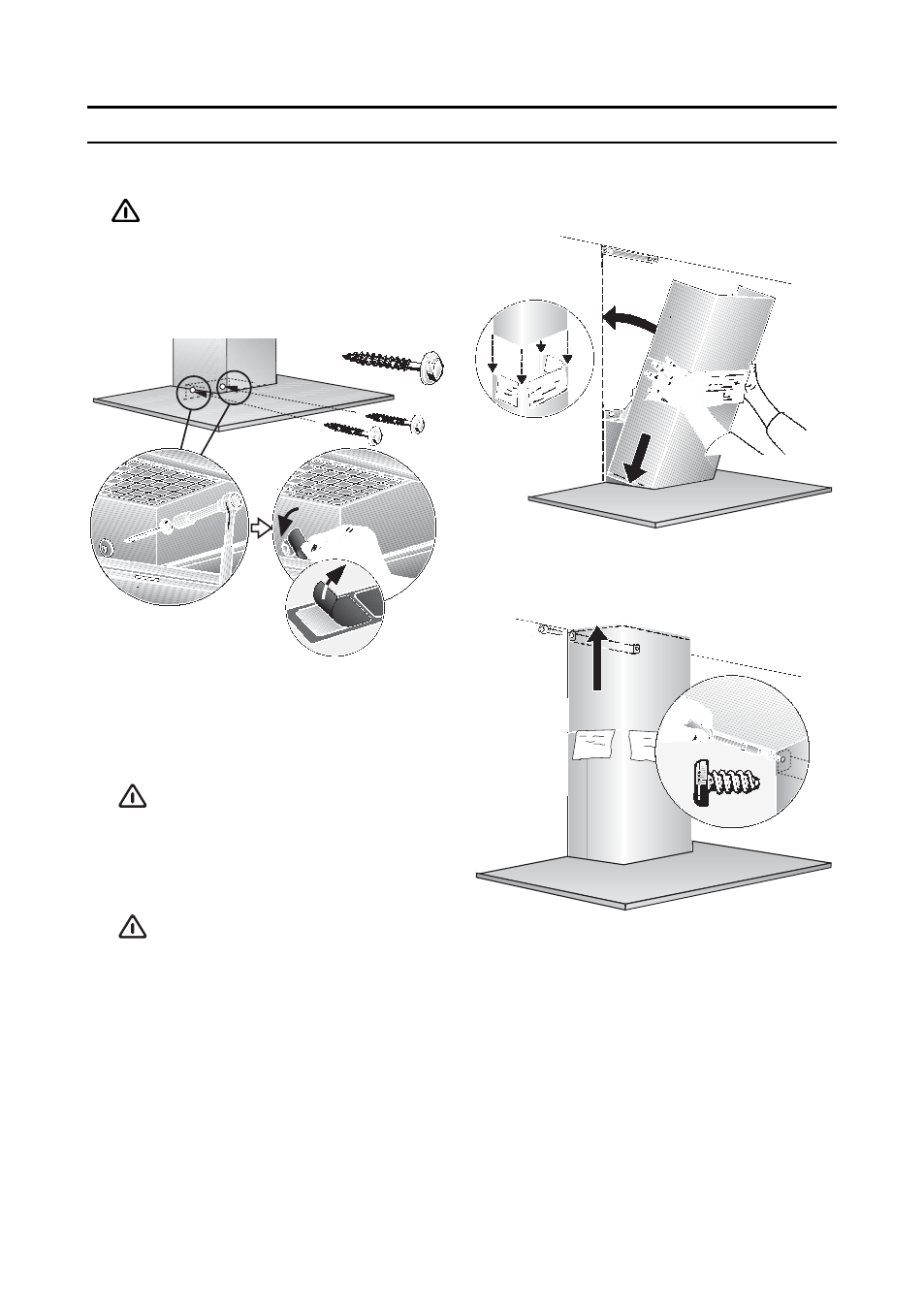

Монтаж
14. Вставьте полную вытяжную трубу под уг
лом в стеклянный экран и поверните ее
назад.
10.Подсоедините трубу для вывода возду
ха.
11.Подключите вытяжку к электропитанию.
12.Снимите защитную пленку с обеих сек
ций обшивки вытяжной трубы.
Старайтесь избежать повреждений
чувствительных поверхностей.
13.Соедините обе секции обшивки вытяж
ной трубы (разрезы в верхней секции
должны быть направлены вниз) и вставь
те их в отверстие в вытяжке.
При вставлении секций одну в дру
гую старайтесь их не поцарапать, для
чего, например, установите в качестве
защиты монтажные шаблоны по кра
ям нижней секции обшивки вытяжной
трубы.
1.
2.
1.
2.
3.
15. Выдвиньте верхнюю секцию обшивки и
прикрепите ее с боковых сторон двумя
винтами к уголку.
16.Установите на место жиропоглощаю
щий фильтр (см. инструкцию по эксплу
атации).
