5 УСТРОЙСТвО ИЗДЕЛИЯ
5.1 Внутри короба воздухоочистителя (рис.1) располагаются вентилятор и узел подсветки.
Снизу короб закрывается металлическим фильтром. На передней поверхности
короба расположены кнопки управления работой воздухоочистителя. В верхней
полости короба воздухоочистителя (рис.5) находится фланец для отвода очищенного
воздуха.
Для работы воздухоочистителя в циркуляционном режиме установите заслонку,
для чего разведите в стороны боковые плоскости нижней декоративной трубы и
поочередно вставьте проушины заслонки в пазы на задних полках (рис.2).
ПеРеД УСТАНОВКОй
зАСЛОНКи зАВеДиТе
В ПАз, РАСПОЛОжеН-
Ный НА ее ВеРХНей
ПЛОСКОСТи, зАщиТ-
НУю ВТУЛКУ, НАХО-
ДящУюСя НА шНУРе
ПиТАНия.
Для работы в вытяжном
р е ж и м е с о е д и н и т е
гофротрубой диаметром
150 мм фланец воздухо-
очистителя с фланцем
решетки вентиляционного
отверстия. Рекомендуется
приобретать вентиля-
ционную решетку с отвер-
стиями, позволяющими
сохранить естественную
вентиляцию.
5.2 С помощью угольных
фильтров (рекомендуется
устанавливать на воздухо-
очистители, работающие в
циркуляционном режиме)
всасываемый воздух,

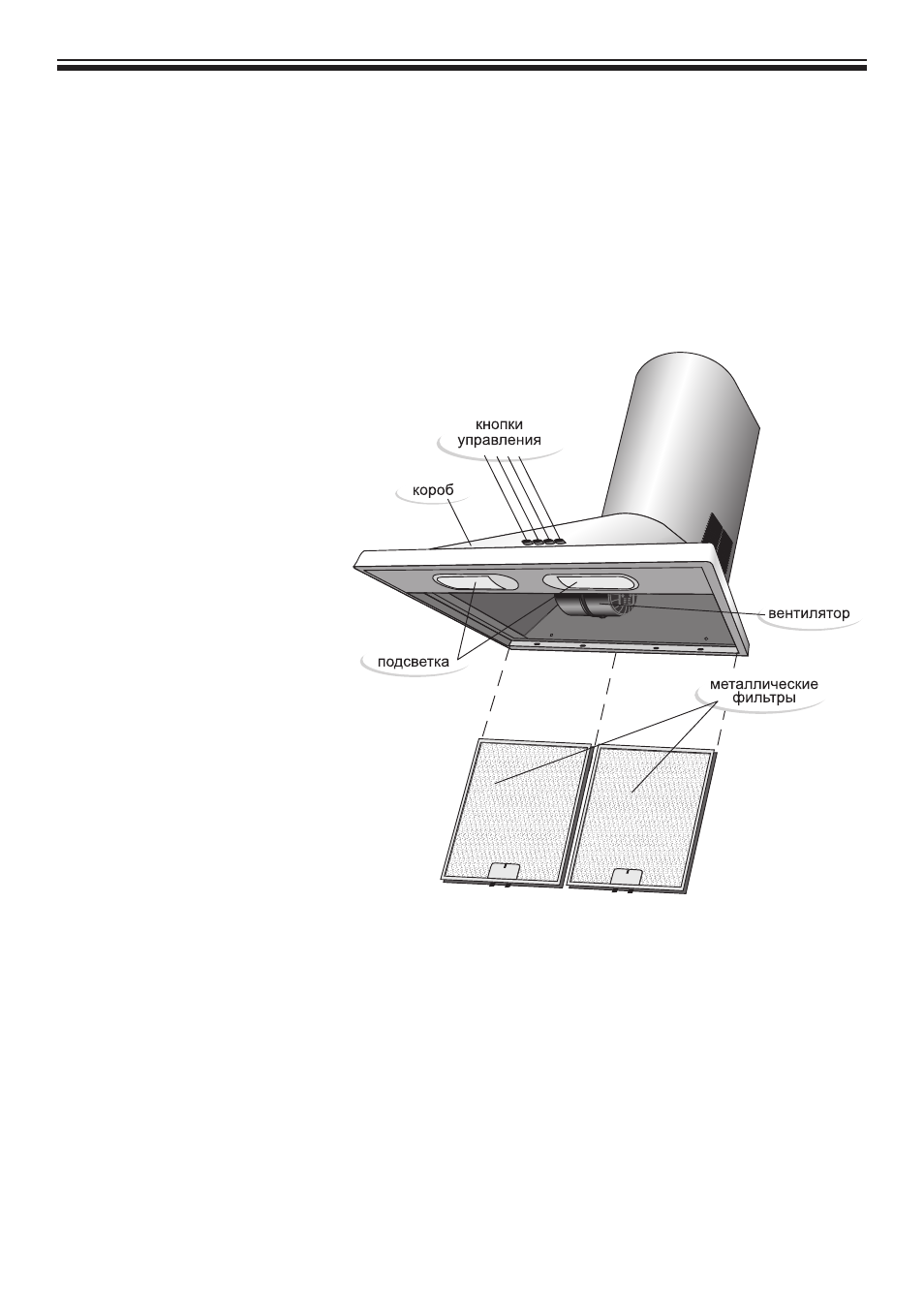

Рис. 1
дополнительно очищается частицами активированного угля. На воздухоочистителе
могут быть установлены (согласно таблице 3) кассетные угольные фильтры (рис.3),
либо фильтры с угольной пропиткой (рис.4). Угольные фильтры не подлежат
регенерации и должны заменяться примерно каждые шесть месяцев (в зависимости от
интенсивности эксплуатации). Для установки кассетного угольного фильтра оденьте
его на фиксирующие элементы в центре вентилятора и поверните по часовой стрелке
до упора (рис. 3). Демонтаж фильтра производится в обратном порядке.
