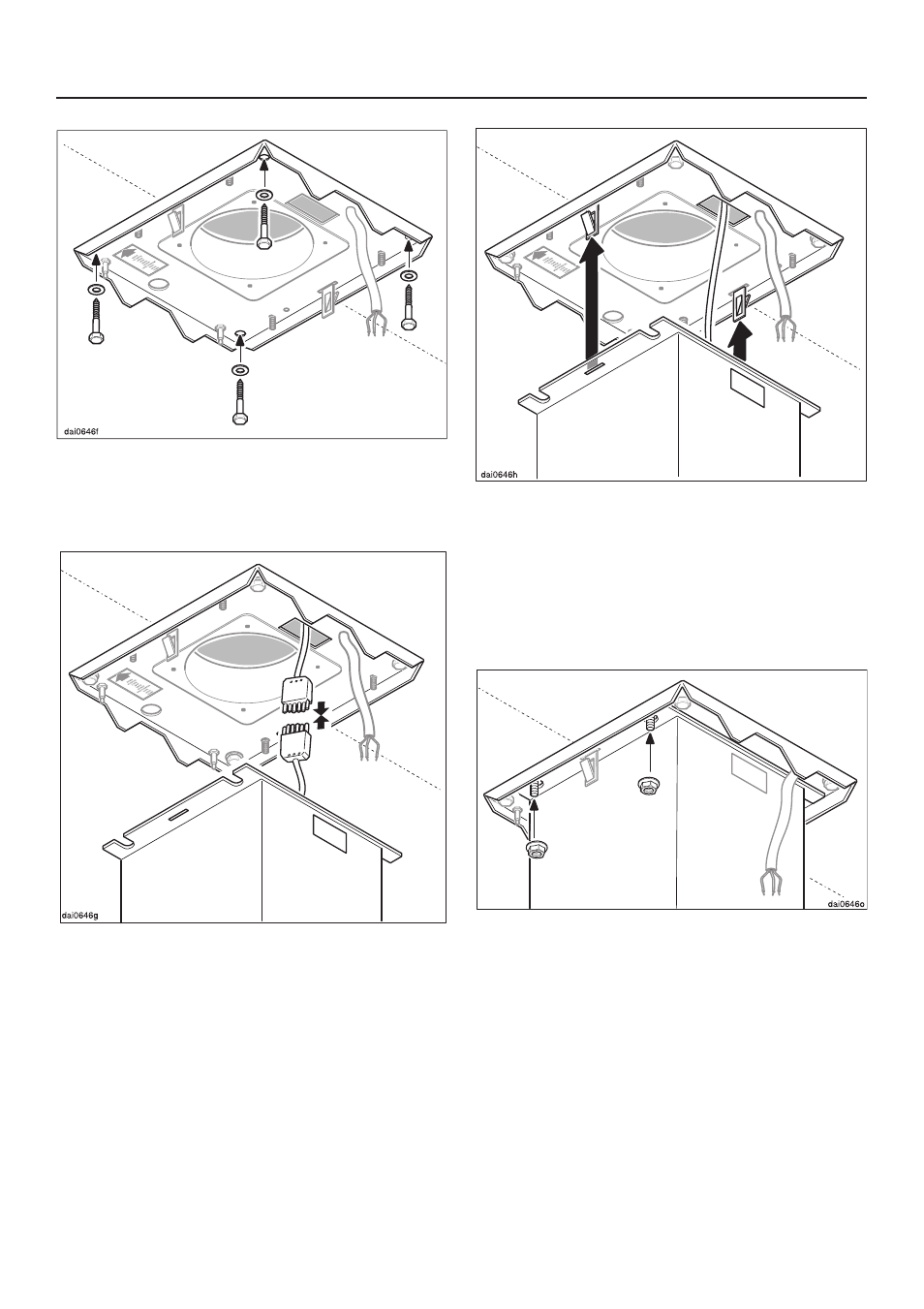

^ Привинтите потолочную пластину к
потолку с помощью шурупов
8 x 60 мм и подкладных шайб.
^ При работе вытяжки с применением
выносного вентилятора:
Соедините вытяжку с выносным
вентилятором с помощью разъема с
шестью полюсами.
Проведите соединительный кабель
со штекерным разъемом через
соответствующее место вывода в
потолке.
^ Предварительно смонтируйте
вытяжку. Для этого поднимите
вытяжку к потолочной пластине и
приложите к ней фланцем так,
чтобы зажимы зафиксировались в
шлицах.
^ Приверните фланец к потолочной
пластине с помощью четырех
прилагаемых гаек M6.
