RU Передвижные Зерносушилки Серии Vision: 2 и 3 Модуля
Фундаменты Зерносушилок

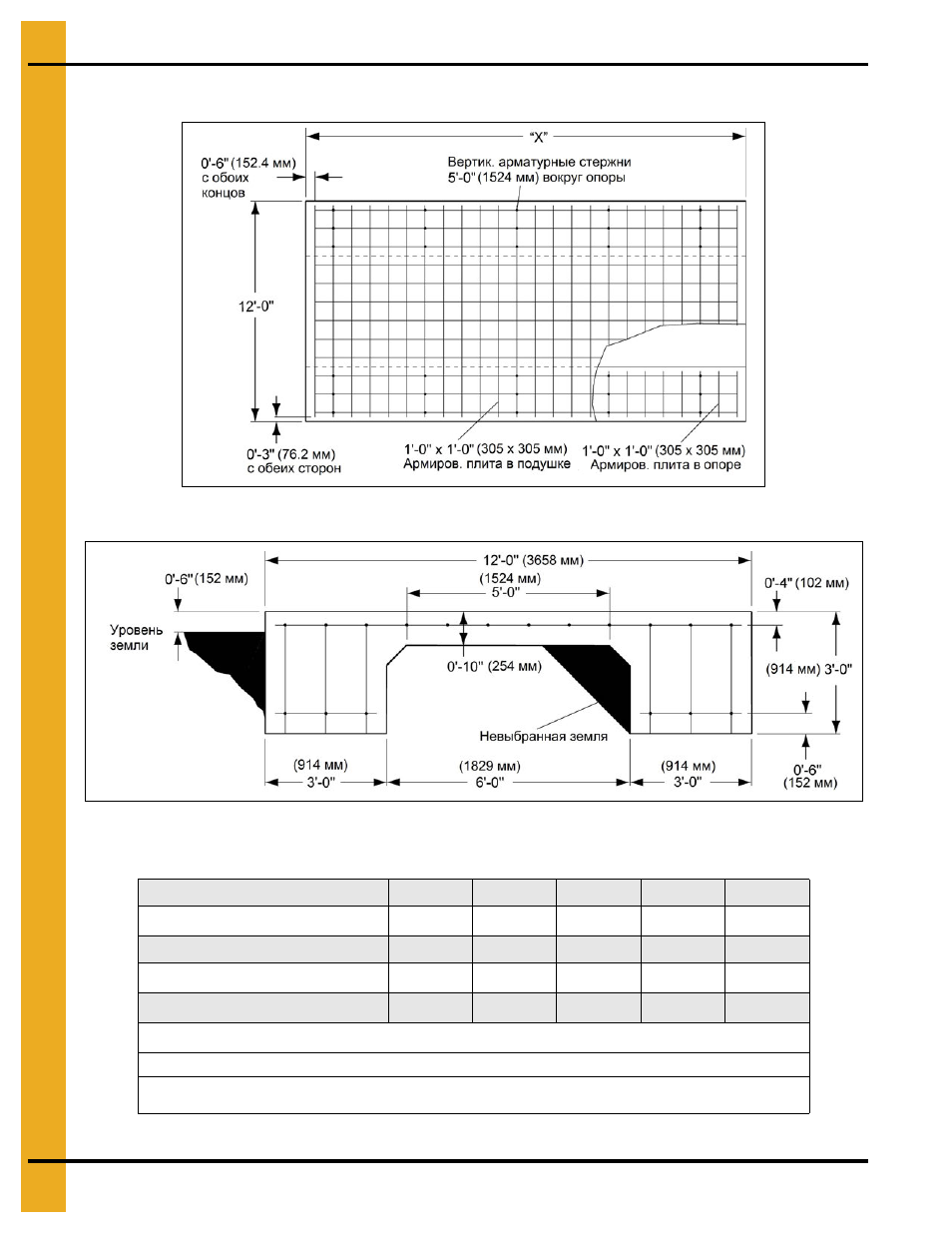

Рисунок 3A План фундамента
Минимальная несущая способность почвы = 2,000 PSF (95.76 кПа).
Рисунок 3B Поперечное сечение
Фундамент Модульной Зерносушилки
Длина корзины, футы
14
18
20
22
26
Размер фундамента, метры
¹
3.7 x 7.3
3.7 x 8.5
3.7 x 9.1
3.7 x 9.8
3.7 x 11
Бетон, метры
18.97
22.17
23.77
25.15
28.35
#4 Арматура – метры
²
274
323
347
372
427
Кол-во Анкеров
3
16
20
22
24
28
1
254 мм глубина х 915 мм ширина x 915 мм глубина опор вдоль каждой стороны.
2
Арматурные стержни #4 на центрах 1"-0" (25.4 мм). В обоих направлениях в плите и опоры в основании.
3
Используйте анкера минимум 3/4 x 9–5/8'' (19 х 245 мм) с эпоксидной смолой. Артикул анкеров №
GTC-0003, артикул эпоксидной смолы № GTC-0004.
