Разметку крепежных отверстий на стене можно произвести при помощи шаблона,
расположенного на задней стенке упаковочного ящика. Для этого нужно вырезать
шаблон по штриховой линии, проверить с разметкой на корпусе, приложить к стене в
месте предполагаемого размещения воздухоочистителя и с помощью любого острого
предмета произвести разметку.
9
Рис. 3 Вид изнутри

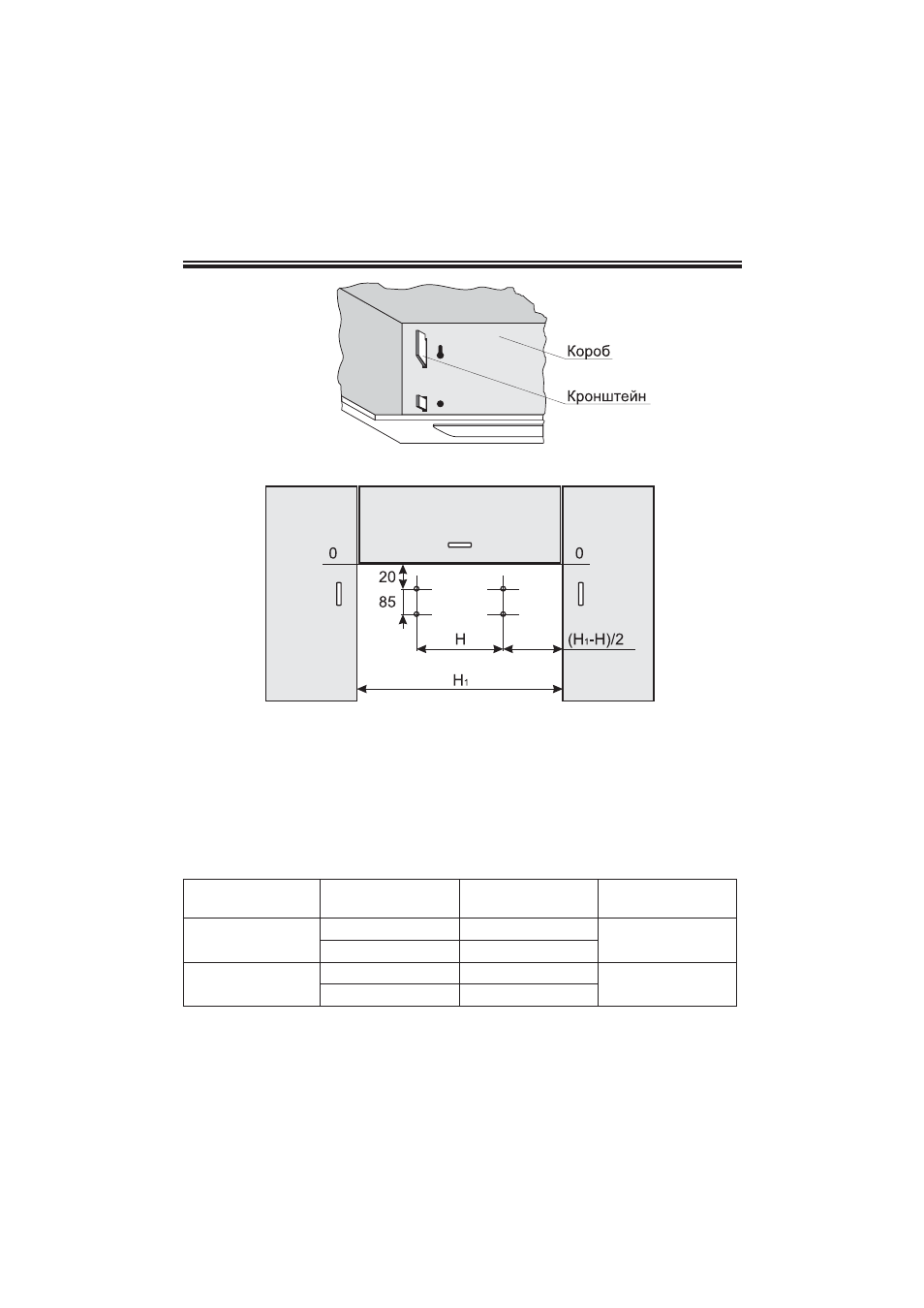

Рис. 4 Разметка отверстий при креплении воздухоочистителя
в комплекте кухонной мебели.
Варианты крепления указаны в таблице 2.
Таблица 2
Модель
воздухоочистителя
Вариант крепления Н мм Н
1
мм
1 БЭВ-1-3
2 БЭВ-3-3 I
a
560
600
I б 540
3 БЭВ-2-3
4 БЭВ-4-3 I
a
460
500
I б 440
ВО-01.00.00 РЭ
